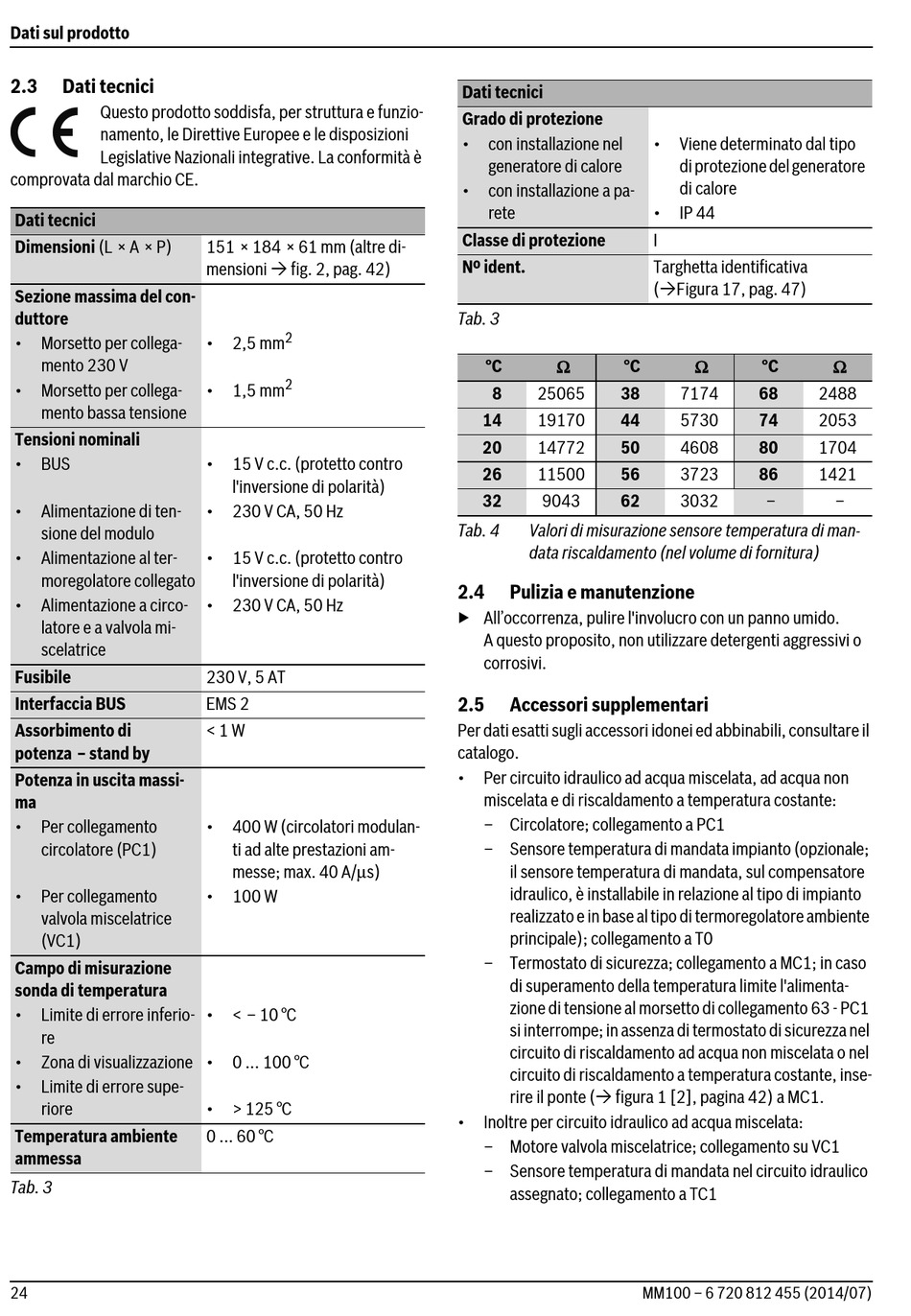

Dati sul prodotto
2.3

Dati tecnici

Questo prodotto soddisfa, per struttura e funzio-
namento, le Direttive Europee e le disposizioni
Legislative Nazionali integrative. La conformità è
comprovata dal marchio CE.
Dati tecnici
Dimensioni (L × A × P)
Sezione massima del con-
duttore
• Morsetto per collega-
mento 230 V
• Morsetto per collega-
mento bassa tensione
Tensioni nominali
• BUS
• Alimentazione di ten-
sione del modulo
• Alimentazione al ter-
moregolatore collegato
• Alimentazione a circo-
latore e a valvola mi-
scelatrice
Fusibile
Interfaccia BUS
Assorbimento di
potenza – stand by
Potenza in uscita massi-
ma
• Per collegamento
circolatore (PC1)
• Per collegamento
valvola miscelatrice
(VC1)
Campo di misurazione
sonda di temperatura
• Limite di errore inferio-
re
• Zona di visualizzazione
• Limite di errore supe-
riore
Temperatura ambiente
ammessa
Tab. 3
24
151 × 184 × 61 mm (altre di-
mensioni  fig. 2, pag. 42)
2
• 2,5 mm
2
• 1,5 mm
• 15 V c.c. (protetto contro
l'inversione di polarità)
• 230 V CA, 50 Hz
• 15 V c.c. (protetto contro
l'inversione di polarità)
• 230 V CA, 50 Hz
230 V, 5 AT
EMS 2
< 1 W
• 400 W (circolatori modulan-
ti ad alte prestazioni am-
messe; max. 40 A/μs)
• 100 W
• < – 10 °C
• 0 ... 100 °C
• > 125 °C
0 ... 60 °C
Dati tecnici
Grado di protezione
• con installazione nel
generatore di calore
• con installazione a pa-
rete
Classe di protezione
Nº ident.
Tab. 3
Ω
°C °C
8 25065 38
14 19170 44
20 14772 50
26 11500 56
32 9043 62
Tab. 4 Valori di misurazione sensore temperatura di man-
data riscaldamento (nel volume di fornitura)
2.4

Pulizia e manutenzione

▶ All'occorrenza, pulire l'involucro con un panno umido.
A questo proposito, non utilizzare detergenti aggressivi o
corrosivi.
2.5

Accessori supplementari

Per dati esatti sugli accessori idonei ed abbinabili, consultare il
catalogo.
• Per circuito idraulico ad acqua miscelata, ad acqua non
miscelata e di riscaldamento a temperatura costante:
– Circolatore; collegamento a PC1
– Sensore temperatura di mandata impianto (opzionale;
il sensore temperatura di mandata, sul compensatore
idraulico, è installabile in relazione al tipo di impianto
realizzato e in base al tipo di termoregolatore ambiente
principale); collegamento a T0
– Termostato di sicurezza; collegamento a MC1; in caso
di superamento della temperatura limite l'alimenta-
zione di tensione al morsetto di collegamento 63 - PC1
si interrompe; in assenza di termostato di sicurezza nel
circuito di riscaldamento ad acqua non miscelata o nel
circuito di riscaldamento a temperatura costante, inse-
rire il ponte ( figura 1 [2], pagina 42) a MC1.
• Inoltre per circuito idraulico ad acqua miscelata:
– Motore valvola miscelatrice; collegamento su VC1
– Sensore temperatura di mandata nel circuito idraulico
assegnato; collegamento a TC1
• Viene determinato dal tipo
di protezione del generatore
di calore
• IP 44
I
Targhetta identificativa
(Figura 17, pag. 47)
Ω
°C
7174 68
5730 74
4608 80
3723 86
3032 –
MM100 – 6 720 812 455 (2014/07)
Ω
2488
2053
1704
1421
–
