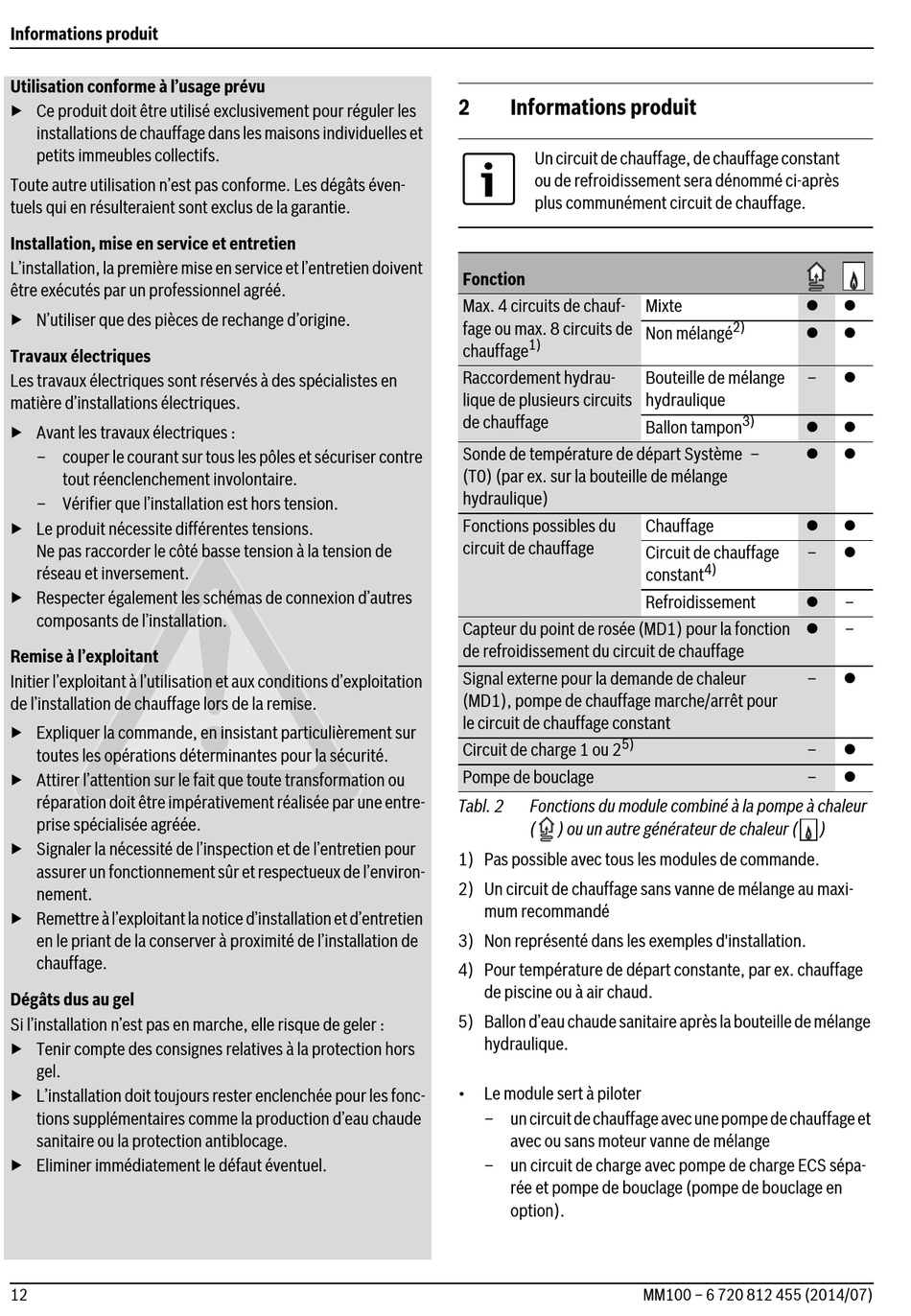

Informations produit

Utilisation conforme à l'usage prévu
▶ Ce produit doit être utilisé exclusivement pour réguler les
installations de chauffage dans les maisons individuelles et
petits immeubles collectifs.
Toute autre utilisation n'est pas conforme. Les dégâts éven-
tuels qui en résulteraient sont exclus de la garantie.
Installation, mise en service et entretien
L'installation, la première mise en service et l'entretien doivent
être exécutés par un professionnel agréé.
▶ N'utiliser que des pièces de rechange d'origine.
Travaux électriques
Les travaux électriques sont réservés à des spécialistes en
matière d'installations électriques.
▶ Avant les travaux électriques :
– couper le courant sur tous les pôles et sécuriser contre
tout réenclenchement involontaire.
– Vérifier que l'installation est hors tension.
▶ Le produit nécessite différentes tensions.
Ne pas raccorder le côté basse tension à la tension de
réseau et inversement.
▶ Respecter également les schémas de connexion d'autres
composants de l'installation.
Remise à l'exploitant
Initier l'exploitant à l'utilisation et aux conditions d'exploitation
de l'installation de chauffage lors de la remise.
▶ Expliquer la commande, en insistant particulièrement sur
toutes les opérations déterminantes pour la sécurité.
▶ Attirer l'attention sur le fait que toute transformation ou
réparation doit être impérativement réalisée par une entre-
prise spécialisée agréée.
▶ Signaler la nécessité de l'inspection et de l'entretien pour
assurer un fonctionnement sûr et respectueux de l'environ-
nement.
▶ Remettre à l'exploitant la notice d'installation et d'entretien
en le priant de la conserver à proximité de l'installation de
chauffage.
Dégâts dus au gel
Si l'installation n'est pas en marche, elle risque de geler :
▶ Tenir compte des consignes relatives à la protection hors
gel.
▶ L'installation doit toujours rester enclenchée pour les fonc-
tions supplémentaires comme la production d'eau chaude
sanitaire ou la protection antiblocage.
▶ Eliminer immédiatement le défaut éventuel.
12
2 Informations produit
Un circuit de chauffage, de chauffage constant
ou de refroidissement sera dénommé ci-après
plus communément circuit de chauffage.
Fonction
Max. 4 circuits de chauf-
fage ou max. 8 circuits de
1)
chauffage
Raccordement hydrau-
lique de plusieurs circuits
de chauffage
Sonde de température de départ Système –
(T0) (par ex. sur la bouteille de mélange
hydraulique)
Fonctions possibles du
circuit de chauffage
Capteur du point de rosée (MD1) pour la fonction
de refroidissement du circuit de chauffage
Signal externe pour la demande de chaleur
(MD1), pompe de chauffage marche/arrêt pour
le circuit de chauffage constant
5)
Circuit de charge 1 ou 2
Pompe de bouclage
Tabl. 2 Fonctions du module combiné à la pompe à chaleur
( ) ou un autre générateur de chaleur (
1) Pas possible avec tous les modules de commande.
2) Un circuit de chauffage sans vanne de mélange au maxi-
mum recommandé
3) Non représenté dans les exemples d'installation.
4) Pour température de départ constante, par ex. chauffage
de piscine ou à air chaud.
5) Ballon d'eau chaude sanitaire après la bouteille de mélange
hydraulique.
• Le module sert à piloter
– un circuit de chauffage avec une pompe de chauffage et
avec ou sans moteur vanne de mélange
– un circuit de charge avec pompe de charge ECS sépa-
rée et pompe de bouclage (pompe de bouclage en
option).

Mixte
2)

Non mélangé
Bouteille de mélange –
hydraulique
3)

Ballon tampon


Chauffage
Circuit de chauffage –
4)
constant

Refroidissement

–
–
–
