Instructions de montage et mode d'emploi uniquement pour le personnel spécialisé P. 7/10

2.3 Montage du radiateur

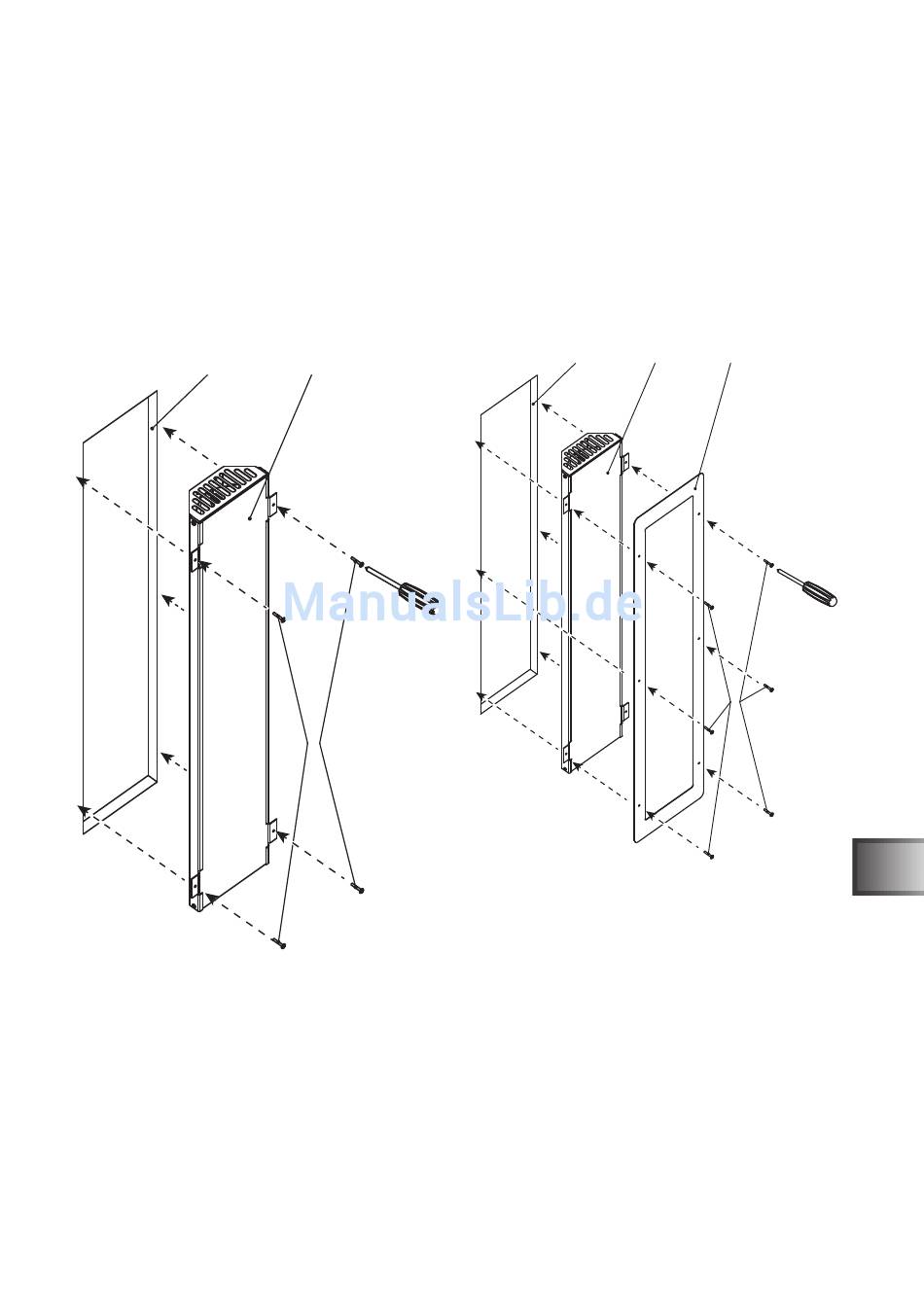

A – Découpage de la paroi de la cabine - fig. 1
B – Radiateur
C – Cadre VIT-BL-L
D – Vis de fixation
A
Fig. 3.- Montage sans cadre Bande
Bande de protection anti-incendie
Attention : La Bande de protection contre les incendies incluse dans la livraison doit être fixée avant le
montage du radiateur.
