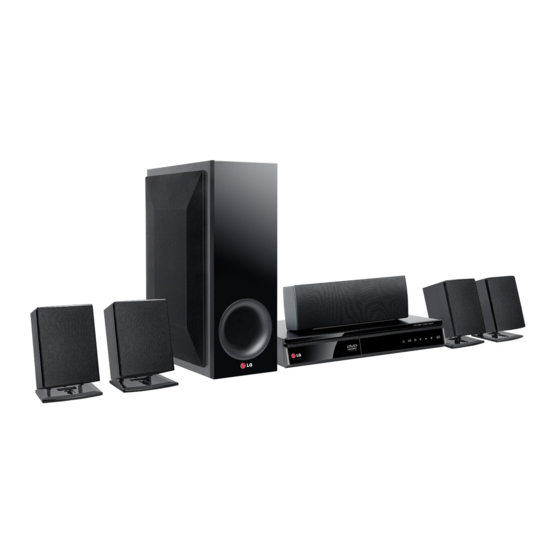

BEDIENUNGSANLEITUNG DVD-Heimkinosystem Bitte lesen Sie dieses Handbuch vor der Bedienung des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. DH6230S (DH6230S, S63S1-S, S63T1-C/ W) DH6230S_D0_BDEULLK_GER.indd 1 2013-03-07 5:13:07...
Seite 1
BEDIENUNGSANLEITUNG DVD-Heimkinosystem Bitte lesen Sie dieses Handbuch vor der Bedienung des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. DH6230S (DH6230S, S63S1-S, S63T1-C/ W) DH6230S_D0_BDEULLK_GER.indd 1 2013-03-07 5:13:07...
Erste Schritte Sicherheitshinweise ACHTUNG VORSICHT: Dieses Gerät besitzt ein Laser-System. GEFAHR VON STROMSCHLÄGEN Um das Gerät richtig zu verwenden, lesen Sie dieses NICHT ÖFFNEN Benutzerhandbuch sorgfältig durch und bewahren VORSICHT: ZUR VERMEIDUNG VON Sie es auf. Setzen Sie sich zur Wartung mit einem STROMSCHLÄGEN DIE ABDECKUNG (BZW.
Seite 3
Erste Schritte Hinweise zum Copyright Dieses Gerät besitzt eine tragbare Batterie oder Akku-Batterie. y Dieses Gerät verfügt über ein Sicherheitshinweise zum Herausnehmen Copyrightschutzsystem, das durch US-Patente der Batterie aus dem Gerät: Führen Sie zum und anderer Besitzrechte geschützt ist. Die Herausnehmen der alten Batterie bzw.
Seite 4
Sie sich bitte an lhre Stadt-/oder Gemeindeverwaltung, die für Sie zuständige Abfallbehörde oder das Geschäft, in dem Sie das Produkt gekauft haben. Hiermit erklärt LG Electronics, dass diese(s) Produkt(e) die grundlegenden Anforderungen und die sonstigen Bestimmungen der Richtlinien 2004/108/EC, 2006/95/EC, 2009/125/EC und 2011/65/EU erfüllt/erfüllen.
Seite 5
Erste Schritte DH6230S_D0_BDEULLK_GER.indd 5 2013-03-07 5:13:08...
Seite 6
Inhaltsverzeichnis Inhaltsverzeichnis Systemeinstellungen Setup-Einstellungen vornehmen – Standardsprache für OSD Bildschirmmenüs - Optional Erste Schritte – Setup-Menü aufrufen und verlassen – Sprache Sicherheitshinweise – Anzeige Einzigartige Funktionen – Audio – Anschluss für tragbare Geräte – Sperre (Kindersicherung) – Volle HD-Erweiterung – Andere –...
Seite 7
Inhaltsverzeichnis Klangeinstellungen – Surround-Modus festlegen Fehlersuche Fehlersuche Anhang Wartung – Umgang mit dem Gerät – Hinweise zu Discs Ländercodes Sprachcodes Marken und Lizenzen Technische Daten DH6230S_D0_BDEULLK_GER.indd 7 2013-03-07 5:13:08...
Erste Schritte Einzigartige Zubehör Funktionen Bitte prüfen Sie den Lieferumfang auf Vollständigkeit. Anschluss für tragbare Geräte Wiedergabe von Musik auf Ihrem tragbaren Gerät. (zum Beispiel für MP3s oder Hinweisbooks) Volle HD-Erweiterung Fernbedienung (1) Batterie (1) Anzeige in voller HD-Bildqualität bei einfacher Einrichtung.
Erste Schritte Einführung In diesem Handbuch verwendete Symbole DVD-Video, DVD±R/RW im Spielbare Discs Video-Modus oder VR-Modus Des Weiteren können mit diesem Gerät DVD±R/ und finalisiert RW- und CD-R/RW-Discs mit Audio-, DivX-, MP3- Audio CDs , WMA- und/oder JPEG-Dateien wiedergegeben werden. Abhängig von der Aufnahmequalität und Filmdateien auf einem USB- dem physikalischen Zustand der Disc bzw.
Die Option Disc-Format muss auf [Mastered] “MP4V3”, “3IVX”. eingestellt werden, damit wiederbeschreibbare y Abspielbare Audioformate: “AC3”, “PCM”, “MP3”, Discs nach der Formatierung mit LG Playern “WMA”. kompatibel sind. Mit dem Live File System y Sampling-Frequenz: zwischen 32 und 48 kHz formatierte Discs können nicht auf LG Playern...
• • • • • • f • • • • • Setup-Menü beenden. Steuertasten für das Speichern von Radiosendern Fernsehgerät : Bedienung x RETURN: zurück im Menü des Fernsehgerätes (nur LG- oder Setup-Menü beenden. Fernseher). TITLE: Falls die aktuelle DVD ein - Über die mitgelieferte Menü besitzt, wird das Titelmenü...
Seite 12
Erste Schritte Bedienungsfeld a Disc-Fach g I (STOP) Wiedergabe anhalten. b Anzeigefenster Der derzeitige Betriebsmodus des Players. h F (FUNCTION) Auswahl einer Eingangsquelle oder Funktion. c PORT. IN Anschluss eines tragbaren Players mit i -/ +(Volume) Audioausgängen. Einstellen der Lautstärke. d USB-Anschluss j 1/! (POWER) Anschluss eines USB-Gerätes.
Erste Schritte Rückseite a Netzkabel f VIDEO OUT Anschluss an einen Fernseher mit b Lautsprecheranschlüsse Videoeingängen. Anschluss der Lautsprecherkabel. g HDMI OUT c Kühlungslüfter Anschluss an einen Fernseher mit HDMI- d Antennenanschluss Eingängen. FM - Anschluss der UKW-Drahtantenne. (Anschluss für digitales Audio und Video) e AUX (L/R) INPUT h OPTICAL IN Anschluss an eine externe Quelle mit...
Anschlüsse Montage der B. Wand-Typ (Wandmontage der Lautsprecher) 1. Trennen Sie den Lautsprecher vom Gestell. Lautsprecher 2. Montieren Sie den Standfuß am Lautsprecher wie unten dargestellt. A. Stand-Typ 3. Befestigen Sie den Standfuß am Lautsprecher durch Drehen der Schraube. Sie können den Winkel des Lautsprechers einstellen.
Anschlüsse Anschluss der Farbe Lautsprecher Position Lautsprecher am Gerät Grau Hinten Hinten rechts Blau Hinten Hinten links 1. Schließen Sie die Kabel am Gerät an. Grün Mitte Mitte Schließen Sie die Kabel nach den Orange Subwoofer Beliebige Position Farbmarkierungen an die entsprechenden vor dem Zuhörer Anschlüsse auf der Rückseite des Gerätes an.
Anschlüsse System positionieren Vorderer Lautsprecher links (L)/ Vorderer Lautsprecher rechts (R): Platzieren Sie den vorderen Lautsprecher neben dem Monitor In der folgenden Abbildung wird gezeigt, wie das oder Bildschirm, so dass diese möglichst mit der System Positioniert werden kann. Oberkante des Bildschirms abschließen. Die Abbildungen in dieser Anleitung dienen nur zur Mittel-Lautsprecher: Platzieren Sie den Mittel- Veranschaulichung und können vom tatsächlichen...
Anschlüsse Anschluss an einen HDMI-Ausgangsanschluss Fernseher Ein HDMI-Fernseher oder Monitor kann über ein HDMI-Kabel (Typ A, High-Speed-HDMI™-Kabel) an dieses Gerät angeschlossen werden. Nehmen Sie, abhängig von den Fähigkeiten Ihrer Verbinden Sie die HDMI OUT-Buchse des Gerätes Geräte, einen der folgenden Anschlüsse vor. mit der HDMI IN-Buchse eines HDMI-kompatiblen Hinweis Fernsehers oder Monitors.
Seite 18
Fernbedienung des Fernsehers aufgerufen werden, zu beheben, schalten Sie das Gerät aus und wenn dieses Gerät über einen HDMI-Anschluss wieder ein. an ein LG Fernsehgerät mit SIMPLINK-Funktion y Falls die HDMI-Verbindung mit HDCP nicht verbunden ist. bestätigt werde kann, wird ein schwarzes Folgende Funktionen lassen sich mit der oder grünes Bild oder Schnee auf dem...
Anschlüsse Video-Anschluss SCART-Anschluss Verbinden Sie die VIDEO OUT-Buchse des Gerätes Verbinden Sie die SCART-Buchse des Gerätes über über das Videokabel mit der Video-Eingangsbuchse das Videokabel mit der SCART-Eingangsbuchse des des Fernsehers. Fernsehers. Der Ton wird über die Systemlautsprecher Der Ton wird über die Systemlautsprecher ausgegeben.
Anschlüsse Video- Einstellung der Auflösung Ausgabeauflösung Das Gerät bietet verschiedene Ausgabeauflösungen für HDMI OUT. Die Auflösung wird im Menü [Setup] eingestellt. Die im Anzeigefenster gezeigte Auflösung und die 1. Drücken Sie die Taste n HOME. tatsächliche Ausgabeauflösung können je nach 2.
Anschlüsse Anschluss von Anschluss AUDIO IN (PORT. IN) Zusatzgeräten Verbinden Sie den Ausgang des tragbaren Gerätes (z. B. MP3 oder PMP) mit dem AUDIO (PORT. IN)- Eingangsanschluss. AUX IN-Anschluss Verbinden Sie den Ausgang des Zusatzgerätes mit dem Eingangsanschluss AUX (L/R) INPUT . Gerät z.
Anschlüsse USB-Anschluss Kompatible USB-Geräte y MP3-Player: MP3-Player mit Flash-Speicher Verbinden Sie den USB-Anschluss des USB- Speichergerätes (z. B. MP3-Player) mit dem USB- y USB-Flash-Laufwerk: Gerät mit Unterstützung für Anschluss auf der Vorderseite des Gerätes. USB 2.0 oder USB 1.1 y Trotz der USB-Fähigkeit dieses Gerätes werden jedoch nicht alle USB-Geräte unterstützt.
Anschlüsse OPTICAL-Eingangsanschluss ez-Setup für Heimkinosystem- Lautsprecher Anschluss des optischen Ausgangs des Gerätes (z. B. eines Digitalgerätes) an den OPTICAL IN- Tonwiedergabe vom Fernseher, DVD-Playern und Anschluss. Digitalgeräten in 5.1- (2.1- oder 2-) Kanalton. Das ausgeschaltete Gerät wird beim Drücken der Taste OPTICAL eingeschaltet und automatisch in den AUX OPT-Modus eingestellt.
Anschlüsse Antennenanschluss Schließen Sie zum Radioempfang die enthaltene UKW-Antenne an. Schließen Sie die UKW-Drahtantenne an den FM- Antennenanschluss an. Hinweis Die UKW-Drahtantenne muss vollständig entfaltet werden. Die UKW-Drahtantenne sollte nach dem Anschluss so waagerecht wie möglich ausgerichtet werden. DH6230S_D0_BDEULLK_GER.indd 24 2013-03-07 5:13:14...
Systemeinstellungen Setup-Einstellungen Setup-Menü aufrufen und verlassen vornehmen 1. Drücken Sie die Taste n HOME. [Hauptmenü] aufrufen. Im Setup-Menü können verschiedene Einstellungen vorgenommen werden, z. B. für Bild und Ton. In diesem Menü kann neben weiteren Einstellungen ebenfalls die Untertitelsprache festgelegt werden. Weitere Informationen zu den einzelnen Einträgen im Setup-Menü...
Systemeinstellungen Sprache Anzeigemodus Bei Auswahl von 4:3 müssen Sie zudem festlegen, wie im Breitbildformat ausgestrahlte Menüsprache Fernsehprogramme und Filme auf dem Bildschirm Sprache für das Einstellungsmenü und für die angezeigt werden sollen. Bildschirmmenüs festlegen. [Correio] Disc-Audio/Disc-Untertitel/Disc- Zeigt das Widescreen-Bild mit schwarzen Menü...
Systemeinstellungen Audio [Lautsprecher] Wählen Sie einen einzustellenden Lautsprecher 5.1-Lautspr. -Setup aus. Hinweis Nehmen Sie für den integrierten 5.1-Kanal Bestimmte Lautsprecherkonfigurationen sind Surround-Decoder die folgenden Einstellungen vor. laut Dolby Digital-Lizenzvereinbarung nicht 1. Wählen Sie im Menü [Audio] den Eintrag zulässig. [Lautspr. -Setup]. 2.
Systemeinstellungen Sperre (Kindersicherung) DRC (Steuerung des Dynamikbereichs) Voreingestellter Ländercode Für einen klaren Klang bei geringer Lautstärke (nur Dolby Digital). Stellen Sie diese Option auf [Ein], um Nach dem ersten Einschalten des Gerätes muss ein die Funktion zu aktivieren. Ländercode festgelegt werden. 1.
Seite 29
Systemeinstellungen Andere Kennwort Ein Kennwort kann wie folgt eingegeben oder geändert werden. DivX(R) VOD 1. Wählen Sie im Menü [Sperre] die Option ÜBER DIVX-VIDEO: DivX® ist ein von DivX, LLC, [Kennwort] und drücken Sie die Taste D. einer Tochtergesellschaft von Rovi Corporation, 2.
Bedienung Das Menü Home Grundfunktionen verwenden 1. Drücken Sie auf B OPEN/CLOSE und legen Sie die Disc ein oder schließen Sie das USB-Gerät 1. Drücken Sie die Taste n HOME. am USB-Anschluss an. [Hauptmenü] aufrufen. 2. Drücken Sie die Taste n HOME. [Hauptmenü] aufrufen.
Bedienung Weitere Funktionen Funktion Drücken Z STOP drücken. Stop Anzeigen von Disc- d PLAY, MONO/STEREO Wiedergabe drücken. Informationen auf dem M PAUSE/STEP drücken. Pause Bildschirm Zur Einzelbildwiedergabe Es können verschiedene Informationen zur Einzelbild- mehrmals M PAUSE/STEP eingelegten Disc angezeigt werden. wiedergabe drücken.
Bedienung DVD-Titelmenü aufrufen eine Szene an der Wiedergabezeit 1 Stunde, 10 Minuten und 20 Sekunden zu suchen, geben Sie den Wert “11020” ein und drücken. Während der Wiedergabe einer DVD, auf der 4. Drücken Sie zur Bestätigung b ENTER. Die verschiedene Titelmenüs enthalten sind, können Wiedergabe beginnt ab der ausgewählten Sie über die Menütaste das gewünschte Menü...
Bedienung Markierte Wiedergabe Eine Marke löschen 1. Wählen Sie mit den Tasten einen markierten Titel, der aus der Liste gelöscht werden soll. Mit der Markierungsfunktion können Sie Ihre 2. Drücken Sie die Taste MARKER. Lieblingstitel auf einer Disc oder einem USB-Gerät im Gerät speichern.
Bedienung Fotodateien anzeigen Hinweise zum Hilfemenü in der Vollbildansicht Menü Tasten Betrieb Einstellungsmenü Mit diesem Gerät können Discs mit Fotodateien Menü INFO/ anzeigen. wiedergegeben werden. DISPLAY 1. Wählen Sie im [Hauptmenü] die Option [Foto] und drücken Sie auf b ENTER. Zu einer anderen Vorherig./ Datei wechseln.
Bedienung Einstellen des Sleep-Timers Wiederherstellung nach einem Stromausfall - Optional Drücken Sie einmal oder mehrmals die Taste SLEEP, um die Zeit bis zum Ausschalten des Gerätes zwischen 10 und 180 Minuten einzustellen. Beim Einschalten des Gerätes nach einem Drücken Sie zur Anzeige der verbleibenden Zeit die unvorhergesehenen Stromausfall wird die Taste SLEEP.
Bedienung Radiobetrieb Einen gespeicherten Sender löschen Die UKW-Antenne muss angeschlossen sein. (Siehe 1. Wählen Sie mit den Tasten PRESET - / + eine Seite 24.) Speicherplatznummer zum Löschen aus. 2. Drücken Sie die Taste CLEAR, so dass die Radio hören Speicherplatznummer im Anzeigefenster blinkt.
Bedienung Hinweis Klangeinstellungen y In bestimmten Surround-Modi ist über einige Lautsprecher u. U. kein oder nur ein sehr leiser Ton zu hören. Dies ist abhängig Surround-Modus festlegen vom gewählten Surround-Modus und der Audioquelle, es handelt sich daher um keine Dieses System besitzt eine Reihe voreingestellter Fehlfunktion.
Seite 38
Fehlersuche Fehlersuche STÖRUNG BEHEBUNG Schließen Sie das Netzkabel fest an die Netzsteckdose an. Kein Strom Wählen Sie den richtigen Video-Eingangsmodus des Fernsehers, so dass das Bild des DVD-Receivers angezeigt wird. Kein Bild Schließen Sie die Videokabel fest am Fernseher sowie am DVD- Receiver an.
Anhang Wartung Hinweise zu Discs Handhabung von Discs Umgang mit dem Gerät Berühren Sie die bespielte Seite der Disc nicht. Fassen Sie die Disc an den Rändern an, um nicht die Oberfläche mit den Fingern zu berühren. Bringen Transport des Gerätes Sie auf keiner der beiden Seiten der Disc Papier Bitte bewahren Sie die Originalverpackung auf.
Anhang Ländercodes Wählen Sie einen Ländercode aus der Liste. Land Code Land Code Land Code Land Code Afghanistan Fiji Monaco Singapur Argentinien Finnland Mongolei Slowakische Republik SK Australien Frankreich Marokko Slowenien Österreich Deutschland Nepal Südafrika Belgien Großbritannien Niederlande Südkorea Bhutan Griechenland Niederländische Antillen Spanien...
Seite 41
Anhang Sprachcodes Verwenden Sie diese Liste zur Einstellung der gewünschten Sprache für die folgenden Voreinstellungen: Disc-Audio, Disc-Untertitel, Disc-Menü. Sprache Code Sprache Code Sprache Code Sprache Code Afar 6565 Französisch 7082 Litauisch 7684 Sindhi 8368 Afrikaans 6570 Friesisch 7089 Mazedonisch 7775 Singalesisch 8373 Albanisch...
Anhang Marken und Lizenzen Hergestellt mit Genehmigung von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories. Die Begriffe HDMI, HDMI High Definition Multimedia Interface und das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen von HDMI Licencing LLC.
Anhang Technische Daten Allgemein Stromversorgung Siehe Hauptetikett. Stromverbrauch Siehe Hauptetikett. Abmessungen (B x H x T) 360 x 60,5 x 299 mm ohne Standfuß Gesamtgewicht (ca.) 2,66 kg Betriebstemperatur 41 °F bis 95 °F (5 °C bis 35 °C) Luftfeuchtigkeit während des 5 % bis 90 % Betriebs Stromversorgung Bus (USB):...
Seite 44
Anhang Vordere Lautsprecher 1-Weg 1-Lautsprecher Widerstand 3 Ω Nenneingangsleistung 167 W Max. Eingangsleistung 334 W Gesamtabmessungen (BxHxT) 88 x 122x 81 mm Gesamtgewicht 0,5 kg Hintere Lautsprecher 1-Weg 1-Lautsprecher Widerstand 3 Ω Nenneingangsleistung 167 W Max. Eingangsleistung 334 W Gesamtabmessungen (BxHxT) 88 x 122 x 81 mm Gesamtgewicht 0,5 kg...
