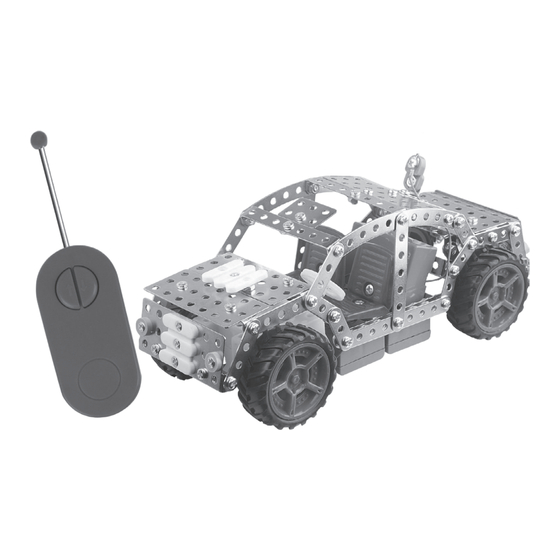

- Seite 1 NC-1873-675 Komplett-Set Metall-Baukasten für ferngesteuertes Auto Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS IHR Neuer Metall-Baukasten für ein ferngesteuertes Auto ............4 Lieferumfang ........................................4 Zusätzlich notwendig ....................................4 Wichtige Hinweise zu Beginn ......................5 Sicherheitshinweise .......................................5 Wichtige Hinweise zur Entsorgung ................................6 Konformitätserklärung ....................................6 Zusammenbau des Getriebes ......................7 Aufbauanleitung ........................16... -
Seite 4: Ihr Neuer Metall-Baukasten Für Ein Ferngesteuertes Auto
IHR NEUER METALL-BAUKASTEN FÜR EIN FERNGESTEUERTES AUTO Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf dieses Metall-Baukastens für ein ferngesteuertes Auto. Sie können damit ein stabiles Modellauto aus Metall bauen und es danach durch Ihre Wohnung flitzen lassen. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie die Hinweise und Tipps, damit Sie Ihren neuen Metall-Baukasten optimal einsetzen können. -
Seite 5: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN SICHERHEITSHINWEISE • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! •... -
Seite 6: Wichtige Hinweise Zur Entsorgung
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Achtung KONFORMITÄTSERKLÄRUNG Hiermit erklärt PEARL.GmbH, dass sich das Produkt NC-1873-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der Funkanlagen-Richtlinie 2014/53/EU und der Spielzeug-Richtlinie 2009/48/EG befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz 08.12.2016... -
Seite 7: Zusammenbau Des Getriebes
ZUSAMMENBAU DES GETRIEBES Liste der Bauteile Motor Gehäusehälfte oben Gehäusehälfte unten Hauptwelle Zahnradwelle Zahnrad Muttern Schrauben (4x30) Lager 10. Gehäuseschrauben 11. Kabel... - Seite 8 • Schieben Sie das grüne und das weiße Kabel von außen in die untere Gehäusehälfte (3). • Stecken Sie dann das grüne Kabel auf den Plus- [+] und das weiße Kabel auf den Minuspol [-] vom Motor. • Sichern Sie die Kabel, indem Sie die Stecker mit einer Zange zusammenquetschen.
- Seite 9 • Verbiegen Sie dann die Stecker so, wie man es auf der Abbildung 2 sieht. • Achten Sie dabei darauf, dass die Stecker sich nicht berühren können.
- Seite 10 • Stecken Sie dann den Motor in die untere Gehäusehälfte.
- Seite 11 • Führen Sie jetzt die Zahnradwelle (5) in das Zahnrad (6) ein. • Setzen Sie das Zahnrad mit der Welle in die untere Gehäusehälfte (3) neben den Motor.
- Seite 12 • Schieben Sie jetzt die Lager (9) auf die Hauptwelle (4). • Achten Sie dabei darauf, dass der dünne Teil von den Lagern nach außen schaut.
- Seite 13 • Platzieren Sie jetzt die Welle (4) in der unteren Gehäusehälfte (3), wie man es auf der Abbildung 6 erkennen kann.
- Seite 14 • Stecken Sie jetzt die Schrauben (8) von innen nach außen in die obere Gehäusehälfte (2) und verschrauben Sie diese mit den beiden Muttern (7).
- Seite 15 • Verschließen Sie jetzt das Gehäuse. • Setzen Sie die vier Schrauben (10) in das Gehäuse und ziehen Sie diese dann vorsichtig fest. • Das Getriebe ist jetzt fertig für den späteren Einbau.
-
Seite 16: Aufbauanleitung
AUFBAUANLEITUNG Auf den folgenden Seiten finden Sie die Aufbauanleitung für Ihr ferngesteuertes Auto. Liste der Bauteile:... - Seite 17 Benötigte Teile: HINWEIs: Die Abbildungen zeigen zwecks Übersichtlichkeit jeweils nur die linke Seite. Wiederholen Sie die Arbeitsschritte auch für die rechte Seite.
- Seite 18 Benötigte Teile: Benötigte Teile:...
- Seite 19 Benötigte Teile: Benötigte Teile:...
- Seite 20 Benötigte Teile: Benötigte Teile:...
- Seite 21 Benötigte Teile:...
- Seite 22 Benötigte Teile:...
- Seite 23 Getriebe einsetzen: Benötigte Teile:...
- Seite 26 FERTIG!
- Seite 28 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 08.12.2016 – EB//FR//SK...
