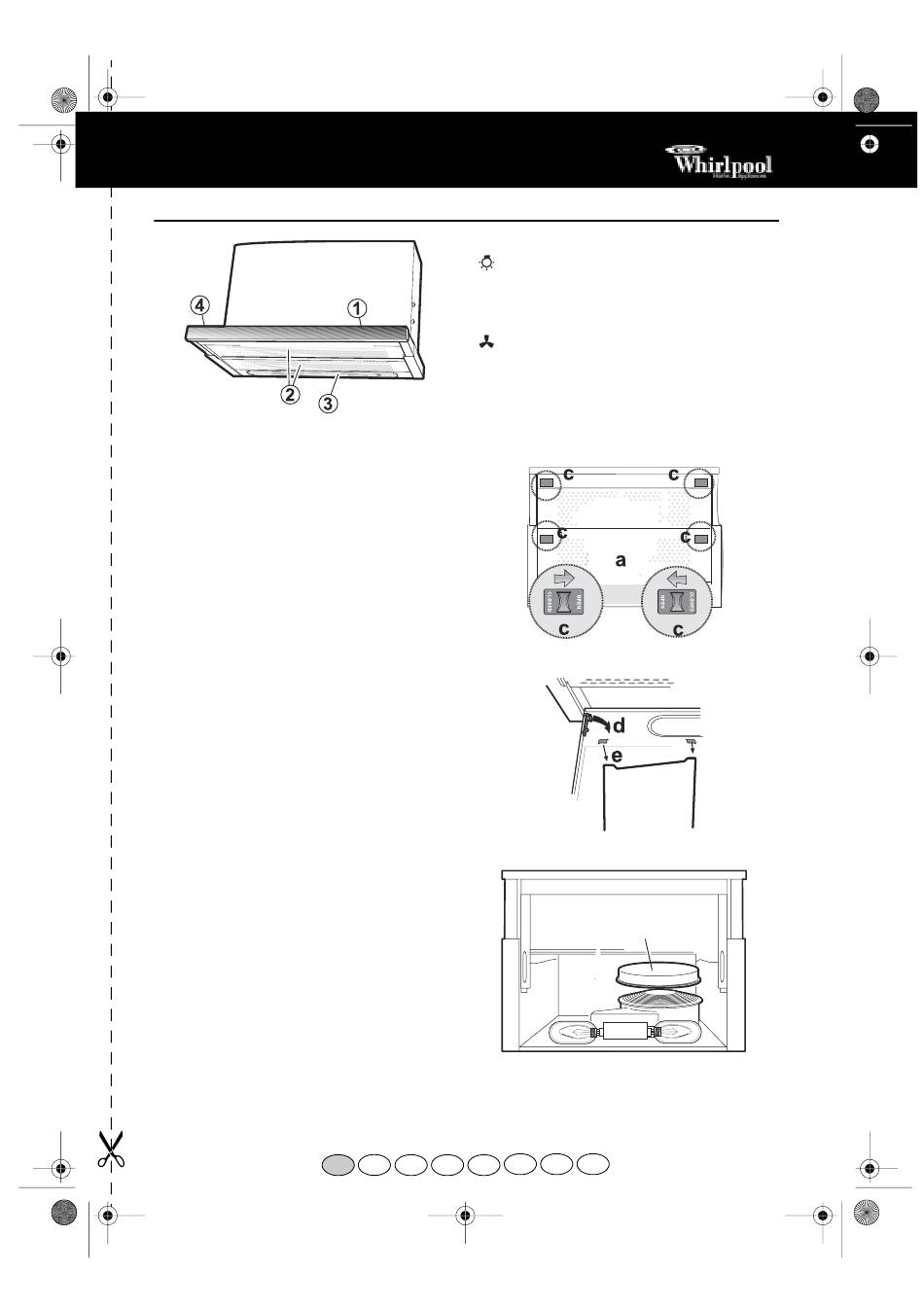

AKR 683
1. Bedienfeld.
2. Absauggitter mit internen .ettfiltern
- externen .ettfiltern
(nur Modelle DNHV5460 und DNV5460).
3. Beleuchtung.
4. Dampfsammler (herausklappbar) - schaltet die
Abzugshaube an und wieder aus, falls bereits eine
Absauggeschwindigkeit gewählt wurde).
AUSWECHSELN DER GLÜHBIRNEN:
1. Unterbrechen Sie die Stromversorgung der
Abzugshaube.
2. Ziehen Sie den Dampfsammler heraus.
3. Öffnen Sie das hintere Gitter ( a - Abb. 1 ).
4. Drehen Sie die defekte Glühbirne heraus.
Verwenden Sie nur Lampen mit max. 40 W
(Gewinde E14).
5. Bauen Sie das Absauggitter bzw. die
Deckenleuchte wieder ein.
ENTNAHME UND AUSTAUSCH ODER REINIGUNG DES
.ETT.ILTERS:
1. Unterbrechen Sie die Stromversorgung der
Abzugshaube.
2. Ziehen Sie den Dampfsammler heraus.
3. Entfernen Sie die Absauggitter
( c - Abb. 1 / d - Abb. 2 ).
4. Entriegeln Sie den .ettfilter.
5. Entnehmen Sie den verschmutzten .ettfilter
( e - Abb. 2 ).
6. .ühren Sie nach dem Austausch oder der
Reinigung des .ettfilters (auszuführen je nach
vorhandenem .ettfiltertyp) für die Montage alle
Schritte in umgekehrter Reihenfolge aus und
stellen Sie sicher, dass der .ilter die gesamte
Absaugfläche abdeckt.
EINBAU/AUSWECHSELN DES AKTIVKOHLE.ILTERS:
1. Unterbrechen Sie die Stromversorgung der
Abzugshaube.
2. Ziehen Sie den Dampfsammler heraus.
3. Entfernen Sie die Absauggitter
( c - Abb. 1 / d - Abb. 2 ).
4. Wenn der Aktivkohlefilter ( f - Abb. 3 ) bereits
montiert ist und ausgewechselt werden soll, kann
er durch Drehen gegen den Uhrzeigersinn nach
unten entnommen werden.
5. Ist der Kohlefilter ( f - Abb. 3 ) nicht eingebaut,
diesen so einsetzen, dass er das
Motorschutzgitter abdeckt und im Uhrzeigersinn
drehen, bis er einrastet.
6. Bauen Sie das Absauggitter wieder ein.
5019 318 33106
PRODUKTANGABEN
BEDIEN.ELD
Lichtschalter.
Der Lichtschalter hat zwei Stellungen
(Aus- An).
Anschalten der Lampen: Schieben Sie den
Schalter nach rechts.
Motorschalter.
Dieser Wahlschalter verfügt über mehrere
Stellungen zur Wahl der jeweils korrekten
Absaugleistung in Abhängigkeit von der
Dampfentwicklung, die von der Abzugshaube
bewältigt werden soll.
Erhöhung der Absaugleistung: Schieben Sie den
Schalter nach rechts.
Abb. 2
D GB . NL E
f
P I GR
Abb. 1
Abb. 3
