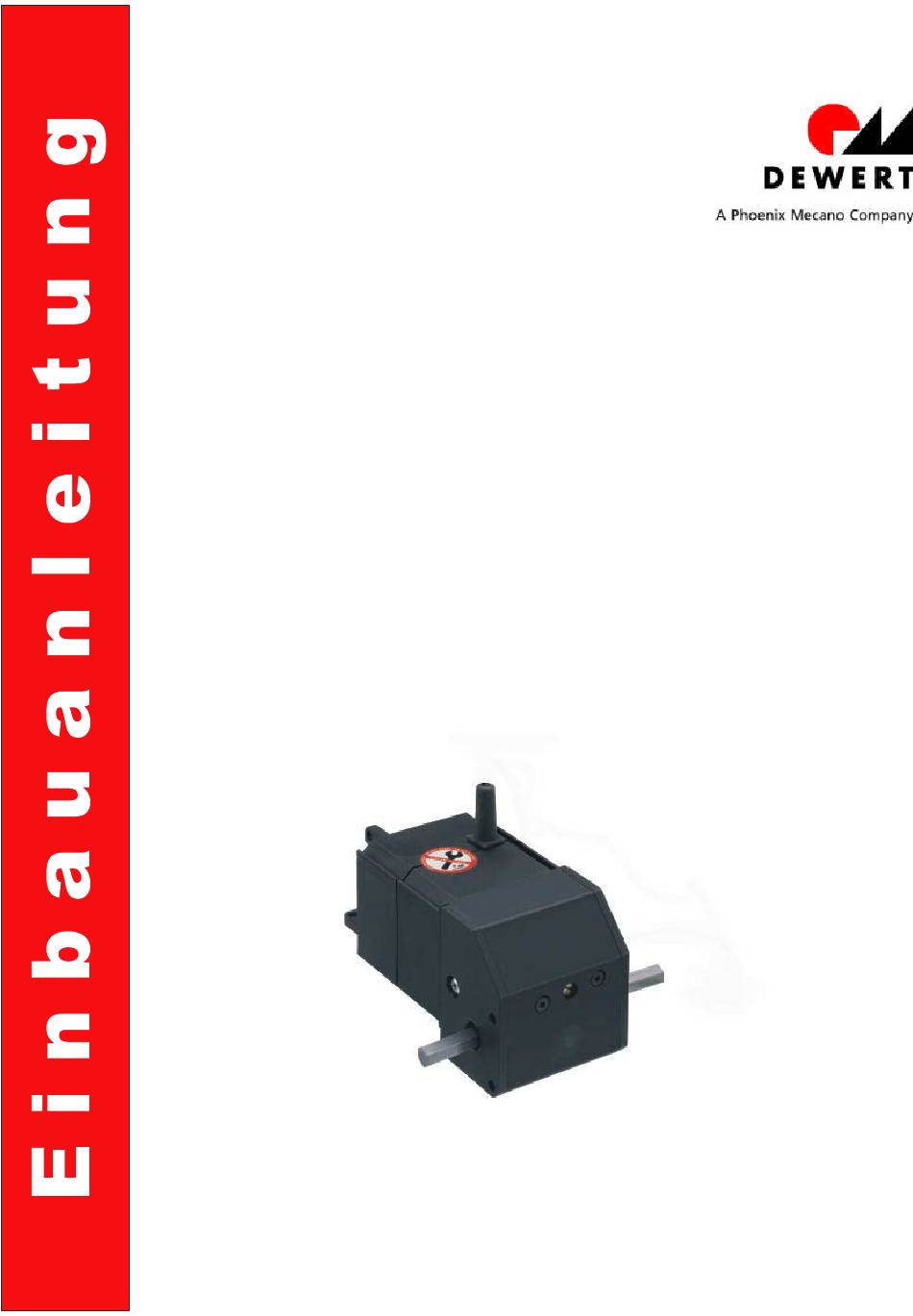

- Seite 1 Einbauanleitung für den Endproduktehersteller Antrieb MULTIMAT B23R Stand 08/2006...
-
Seite 2: Inhaltsverzeichnis
Antriebssystem oder das Endprodukt beschädigt werden kann Verwenden Sie nur eine DEWERT-Antriebssteuerung! Die DEWERT-Antriebssteuerung beinhaltet einen erdfreien Stromkreis, der von der Versorgungsspannung durch eine doppelte oder verstärkte Isolierung isoliert ist. DEWERT haftet nicht ür Schäden, die aus …... -
Seite 3: Verwendungszweck
Schutzziele der Maschinen-Richtlinie erfüllt und die Konformität erklärt haben! Der Antrieb in Verbindung mit einer DEWERT-Steuerung erfüllt die Schutzziele der EG- Richtlinien "Niederspannung" "Elektromagnetische Verträglichkeit (EMV)". Der Antrieb ist kein Medizinprodukt - für den Einbau in ein solches obliegt die Herstellung Konformität... -
Seite 4: Kennenlernen
MULTIMAT B23R Kennenlernen Der Antrieb MULTIMAT B23R ist bestimmt für den deutschen Markt und entspricht dem in Deutschland gültigen Recht in Umsetzung der einschlägigen EG-Richtlinien. Varianten Neben dem MULTIMAT B23R, anzuschließen an einer MBK-Steuerung mit Anschluss für externe Endschalter, stehen noch zwei weitere Varianten zur Verfügung: MULTIMAT B23R Memory, anzuschließen an einer geeigneten Memory-Steuerung zur... - Seite 5 Die gezeigte Messkurve wurde in unserem Labor unter der Verwendung geeigneter Transformatoren und Antriebskomponenten ermittelt. Sie repräsentiert die maximal erreichbaren Antriebsleistungen, die bei Einsatz geeigneter DEWERT-Steuerungskompo- nenten erreicht werden können. Wir sind Ihnen gerne bei der Auslegung Ihres individuellen Antriebssystems behilflich.
- Seite 6 Aufbau des Antriebssystems MULTIMAT B23R (2), Bohrschablone s. unten 80mm Die Bohrschablone erleichtert Ihnen den Einbau des Multimat B23R. Sie können sie spiegelbildlich für beide Seiten verwenden. Der B23RZ wird auf beiden Seiten mit je 3 selbstfurchenden Gewindeschrauben Typ M05x20(DIN 7500) befestigt.
-
Seite 7: Montage
Die Montage erfolgt idealerweise über zwei Aufnahmebleche ( ) im Abstand von 80 mm, die den Multimat B23R aufnehmen. Beachten Sie die Vorzugsdrehrichtung des Multimat B23R beim Einbau. Der Antrieb sollte nur in Vorzugsdrehrichtung belastet werden, um die Lebensdauer nicht zu verkürzen: z.B. -
Seite 8: Betrieb Und Bedienung
Kinder oder gebrechliche Personen ohne Aufsicht. " Der elektrische Verstellantrieb ist kein Spielgerät für Kinder. Voraussetzungen Der Antrieb MULTIMAT B23R ist nur zur Verwendung mit einer dazugehörigen DEWERT- Steuerung vorgesehen. Bitte beachten Sie dazu auch die Einbauanleitung für die dazugehörige Steuerung. -
Seite 9: Instandhaltung Und Instandsetzung
Geräte, müssen durch den Hersteller oder qualifizierte Personen (siehe Seite 3) ersetzt werden, um Gefährdungen zu vermeiden. Überprüfen Sie die Endschalter durch Anfahren der Endpositionen mit der DEWERT-Steuerung. Vorsicht! Zu Ihrer Sicherheit! Stillsetzen imNotfall ist vorgesehen durch Ziehen des Netzsteckers! Netzstecker muss daher im Betrieb jederzeit zugänglich... -
Seite 10: Typenschild Und Siegel
A Phoenix Mecano Company Bildzeichen Konformitätskennzeichen IP20 Schutzart In trockenen Räumen ! Um die Sicherheit der DEWERT- Produkte zu gewährleisten, ist ein Siegel auf allen DEWERT-Produkten angebracht. Dies wird beim Öffnen beschädigt, und gibt so Auskunft über Änderungen am Antrieb. Der Antrieb... -
Seite 11: Fehlertabelle
7. Fehlertabelle zur Erkennung und Beseitigung von üblichen Fehlern Um Sie bei der Suche nach üblichen Fehlern und deren Beseitigung zu unterstützen, ist die nachstehende Tabelle entwickelt worden. Sollte ein Fehler auftreten, der nicht in dieser Tabelle aufgeführt ist, wenden Sie sich bitte an Ihren Lieferanten. Alle Fehler dürfen nur von einer Fachkraft mit der auf Seite 3 genannten Qualifikation untersucht und beseitigt werden. -
Seite 12: Reinigung Und Entsorgung
MULTIMAT B23R Reinigung Der Antrieb MULTIMAT B23 ist mit einem handelsüblichen Reinigungsmittel, welches für Polyamid 6 geeignet ist, mit einem feuchten Tuch zu reinigen. Beachten Sie die jeweiligen Herstellerhinweise des Reinigungsmittels. Vor Beginn der Reinigung ist der Netzstecker der Steuerung zu ziehen ! Bitte reinigen Sie den Antrieb... -
Seite 13: Eg-Herstellererklärung
EG-Herstellererklärung Nach Anhang II B der EG-Maschinenrichtlinie (89/392/EWG) Der Hersteller: DEWERT Antriebs- und Systemtechnik GmbH Weststr. 1 32278 Kirchlengern erklärt hiermit, dass der nachstehend beschriebene Antrieb MULTIMAT B23 keine verwendungsfertige Maschine im Sinne der EG-Maschinenrichtlinie ist und daher nicht vollständig den Anforderungen dieser Richtlinie entspricht! Die Inbetriebnahme dieser Maschine ist solange untersagt, bis die Konformität der... - Seite 14 Antriebs- und Systemtechnik GmbH Weststr. 1 32278 Kirchlengern erklärt hiermit, dass der nachstehend beschriebene Antrieb MULTIMAT B23 mit DEWERT-Steuerung die Sicherheits- und Gesundheitsanforderungen folgender EG-Richtlinien erfüllt: Richtlinie über elektromagnetische Verträglichkeit 89/336/EWG (zuletzt geändert durch Richtlinie 93/97/EWG) Niederspannungsrichtlinie 73/23/EWG (zuletzt geändert durch Richtlinie 93/68/EWG)
