- Seite 1 Einbauanleitung für den Endproduktehersteller Antrieb MEGAMAT Stand 06/2008 06/2008 ID-Nr. 51833...
-
Seite 2: Inhaltsverzeichnis
Unfallgefahren das Antriebssystem oder das Endprodukt werden kann. beschädigt Verwenden Sie nur eine DEWERT-Antriebssteuerung! Die DEWERT-Antriebssteuerung beinhaltet einen erdfreien Stromkreis, der von der Versorgungsspannung durch eine doppelte oder verstärkte Isolierung getrennt ist. DEWERT für Schäden, die aus … haftet nicht dem Nichtbeachten der Anleitung, von DEWERT nicht freigegebenen Änderungen am Produkt oder ... -
Seite 3: Verwendungszweck
- für den Einbau in ein solches obliegt die Herstellung kein Medizinprodukt mit der EG-Richtlinie und sonstigen Vorschriften über “Medizinprodukte” Konformität . Dafür hat DEWERT eine Vielzahl von Normen ganz oder Endproduktehersteller teilweise aus dem Medizinproduktebereich zusätzlich angewendet, um die Verwendbarkeit in Medizinprodukten (s. - Seite 4 MEGAMAT Technische Daten Nennspannung............: 24 V DC Stromaufnahme bei Nennlast........: max. 5 A DC (je nach Applikation) zulässige Druckkraft..........: max. 4000 N ( 6000N) (je nach Ausführung) zulässige Zugkraft...........: max. 4000 N (je nach Ausführung) Betriebsart ............: Aussetzbetrieb AB 2 min./18 min.

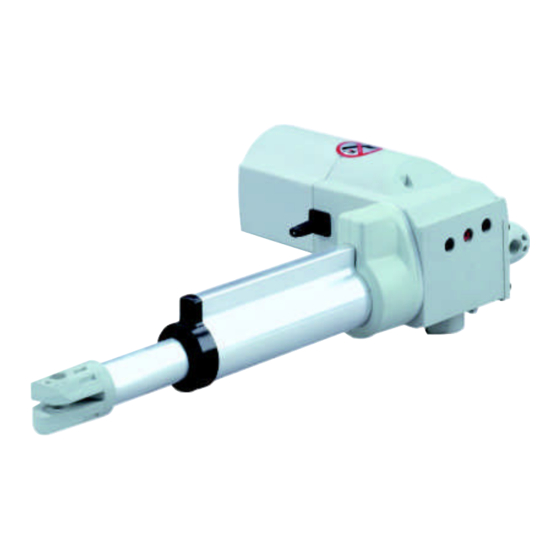

- Seite 5 Aufbau des Einzelantriebes MEGAMAT 06/2008 ID-Nr. 51833...
-
Seite 6: Montage
Sie nun den Antrieb an die an. S ichern Sie das 3) Schließen DEWERT-Steuerung gegen Herausziehen, (siehe auch Einbauanleitung DEWERT-Steuerung). Kabel (6) Beachten Sie, dass durch den Einbau mechanischer End- Empfehlung: anschläge in Ihrem Endprodukt der Sicherheitsstandard wesentlich erhöht wird. Achtung! Da aus technischen oder wirtschaftlichen Gründen häufig auf den Einbau mechanischer... - Seite 7 Transport des Endproduktes mit dem Boden in Berührung kommt. leitung Ausbau Fahren Sie die Applikation in die Anfangposition und trennen Sie den Antrieb von der DEWERT-Steuerung. Stützen Sie den ab, wenn Sie die Antrieb (2) Sicherungsclips (4, 9)
-
Seite 8: Betrieb Und Bedienung
Der elektrische Verstellantrieb ist kein Spielgerät für Kinder. Voraussetzungen Der Antrieb ist nur zur Verwendung mit einer geeigneten DEWERT-Steuerung MEGAMAT vorgesehen. Bitte beachten Sie dazu auch die Einbauanleitung der DEWERT-Steuerung. Mechanische Ausrückfunktion ( Notverstellung “ER”) Wenn Sie ein Antriebssystem erworben MEGAMAT mit mechanischer Ausrückung... - Seite 9 Notverstellung (”ER”, Emergency Release) Ausrückhebel “ER”, Emergency Release Bitte beachten: Der Antrieb bzw. das entsprechende Möbelteil muss vor der Betätigung entlastet werden. Notverstellung “ER” ist nicht für den Dauergebrauch ausgelegt, eine Betätigung sollte nur im Notfall erfolgen. Die Betätigungsmechanik ist direkt mit dem Gehäuse verbunden, eine Betätigung über Bowdenzug ist nicht möglich.
-
Seite 10: Instandhaltung Und Instandsetzung
MEGAMAT Instandhaltung - Instandsetzung Führen Sie regelmäßig die Überprüfungen nach BGV A3 durch. Die Überprüfungen haben durch eine Elektrofachkraft zu erfolgen. Als empfohlene Prüffrist gilt nach BGV A3: 6 Monate Darüber hinaus prüfen Sie in kürzeren Abständen Folgendes: auf Beschädigungen aller Art Regelmäßige Sichtprüfungen... -
Seite 11: Typenschild Und Siegel
Typenschild und Siegel (Beispiel) Jede Antriebskomponente enthält ein Typenschild mit genauer Bezeichnung, eine Artikel- nummer und technische Angaben. (Erklärung siehe nachfolgende Abbildung als Beispiel). wird auf dem Typenschild als ... Bezeichnet. MEGAMAT MEGAMAT MBZ; MB1; MB2; max. Artikelnummer Stromaufnahme Typenbezeichnung 39605... -
Seite 12: Fehlertabelle
Lieferanten/Händler ohne Funktion - Keine Netzspannung - Netzverbindung herstellen - Thermoschalter am Transformator - Das Antriebssystem ca. Antriebe lassen oder in der DEWERT-Steuerung hat 20-30 Minuten in sich plötzlich nicht möglicher weise ausgelöst Ruhestellung belassen mehr verfahren, bewegen - Temperatursicherung im - Wenden Sie sich an Ihren Trans-formator hat möglicherweise... -
Seite 13: Reinigung Und Entsorgung
Das Produkt entspricht der EU - Richtlinie 2002 / 95 / EG (RoHS ab dem 01.07.2006). Das Produkt unterliegt nicht der EU - Richtlinie 2002 / 96 / EG (WEEE) und deren Ergänzung EU - Richtlinie 2003 / 108 / EG. Der Antrieb MEGAMAT darf nicht in den Hausmüll gelangen! 06/2008 ID-Nr. 51833... -
Seite 14: Eg-Herstellererklärung
Weststr. 1 32278 Kirchlengern erklärt hiermit, dass der nachstehend beschriebene Antrieb MEGAMAT (MBZ) keine verwendungsfertige Maschine im Sinne der EG-Maschinenrichtlinie ist und daher nicht vollständig den Anforderungen dieser Richtlinie entspricht! Die Inbetriebnahme dieser Maschine ist solange untersagt, bis die Konformität der Gesamt- maschine, in die sie eingebaut werden soll, mit der EG-Maschinenrichtlinie erklärt ist! -
Seite 15: Megamat (Mbz) Mit Dewert-Steuerung
Der Hersteller: DEWERT Antriebs- und Systemtechnik GmbH Weststr. 1 32278 Kirchlengern erklärt hiermit, dass der nachstehend beschriebene Antrieb MEGAMAT (MBZ) mit DEWERT-Steuerung die Anforderungen folgender EG-Richtlinien erfüllt: Richtlinie über elektromagnetische Verträglichkeit 2004/108/EG Niederspannungsrichtlinie 2006/95/EG Angewendete Normen: EN 60335-1 EN 55014-1... -
Seite 16: Zusatzinformationen
MEGAMAT Zusatzinformationen Für den Antrieb MEGAMAT (MBZ) in den Ausführungen IP44, IP66 mit DEWERT-Steuerung CARE/HOSP wurden folgende Normen angewendet. In Anlehnung an EN 60601-1:1990 +A1:1993 +A2:1995, Medizinische elektrische Geräte EN60601-1, Hauptabschnitt 2 Umweltbedingungen EN60601-1, Hauptabschnitt 3 Schutz gegen die Gefahr eines elektrischen Schlages... - Seite 17 Notizen 06/2008 ID-Nr. 51833...
- Seite 18 MEGAMAT Notizen 06/2008 ID-Nr. 51833...
- Seite 19 Notizen 06/2008 ID-Nr. 51833...
- Seite 20 DEWERT Antriebs- und Systemtechnik GmbH Weststraße 1 32278 Kirchlengern Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewert.de Info@dewert.de 06/2008 ID-Nr. 51833...
