Nibe F2026 Installationshandbuch
Luft-/wasser-wärmepumpe
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Nibe F2026
Inhaltszusammenfassung für Nibe F2026

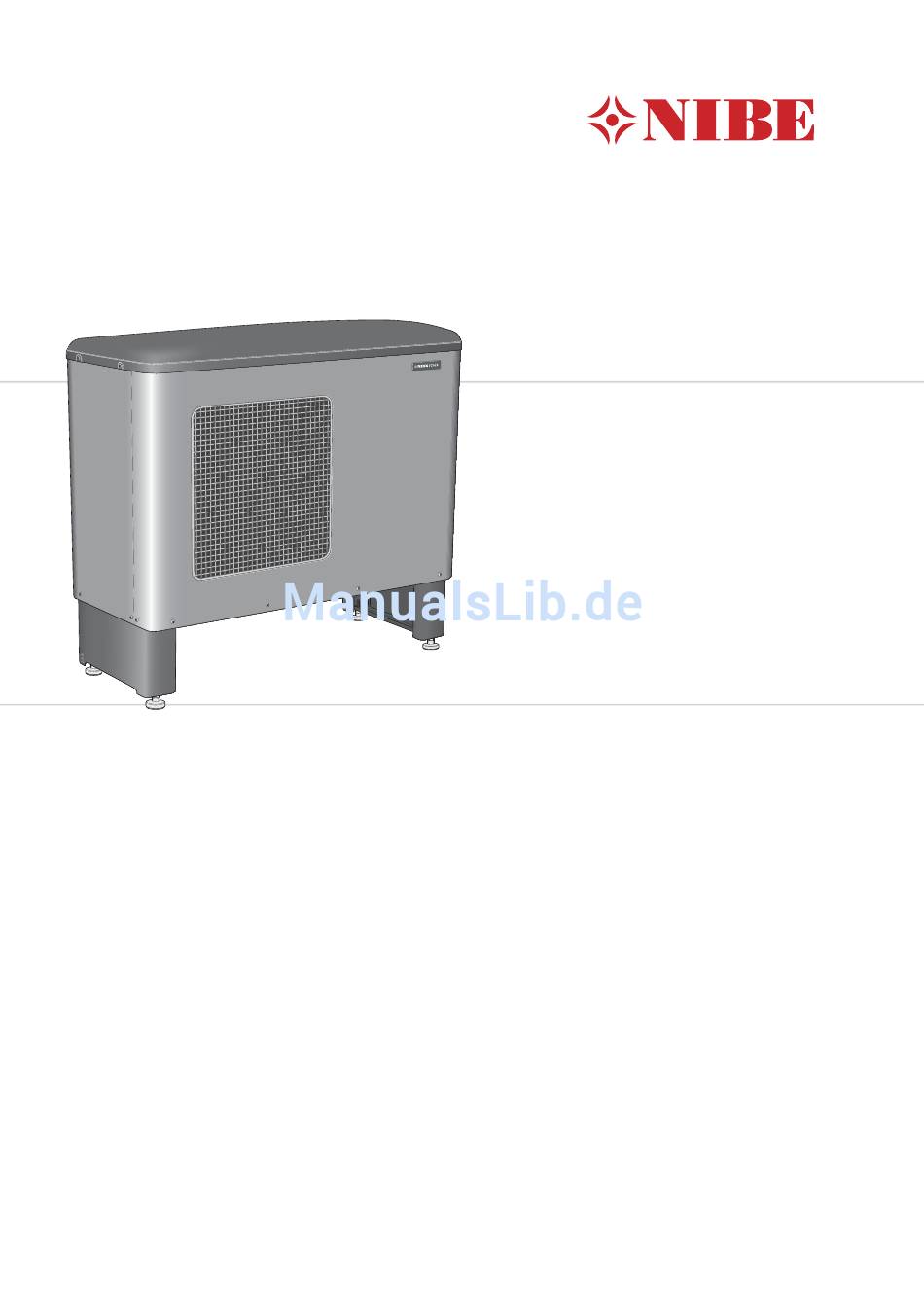

- Seite 1 Installateurhandbuch NIBE™ F2026 Luft-/Wasser-Wärmepumpe IHB DE 1305-4 031863...
-
Seite 3: Inhaltsverzeichnis
5 Elektrische Anschlüsse 9 Komfortstörung Allgemeines Fehlersuche Anschlüsse 10 Zubehör Anschlussmöglichkeiten Zubehör anschließen 11 Technische Daten 6 Inbetriebnahme und Einstel- Maße und Abstandskoordinaten lung Schalldruckpegel Vorbereitungen Technische Daten Wärmeträgersystem befüllen und entlüften Schaltplan Ausgleichstemperatur Sachregister Stopptemperatur NIBE™ F2026 Inhaltsverzeichnis |... -
Seite 4: Wichtige Informationen
Dieses Symbol kennzeichnet Tipps, die den Um- gang mit dem Produkt erleichtern. Kennzeichnung F2026 ist CE-zertifiziert und besitzt die Schutzart IP24. Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusiche- rung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeich- nung ist für die meisten innerhalb der EU verkauften... - Seite 5 System entlüftet Schmutzfilter Absperr- und Entleerungsventil Bereitungsfluss eingestellt Strom (Seite 21) Sicherungen Gebäude Sicherheitsschalter FI-Schutzschalter Heizkabel Typ/Leistung Sicherungsgröße, Heizkabel (F3) Kommunikationskabel angeschlossen Sonstiges Kondenswasserrohr Isolierung Kondenswasserrohr, Stärke (wenn KVR 10 nicht verwendet wird) NIBE™ F2026 Kapitel 1 | Wichtige Informationen...
-
Seite 6: Kontaktinformationen
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™... -
Seite 7: Lieferung Und Transport
Regenwassergrube o.s.ä. zu leiten (siehe Seite 6). Achten Sie bei der Installation darauf, dass an der Wärmepumpe keine Kratzer entstehen. Stellen Sie F2026 nicht direkt auf dem Rasen oder ande- ren instabilen Unterlagen auf. NIBE™ F2026 Kapitel 2 |... -
Seite 8: Kondensatauffangwanne
Der Rohrabschnitt, der nicht frostfrei verlegt ist, muss per Heizkabel erwärmt werden, um eine Frostgefahr auszuschließen. Verlegen Sie das Rohr mit einem Gefälle von F2026. Der Auslass des Kondenswasserrohrs muss in frostfrei- er Tiefe bzw. im Innenbereich liegen. (Es gelten die lokalen Bestimmungen und Vorschriften.) - Seite 9 Frostfritt djup Der Auslass des Kondenswasserrohrs muss in frostfreier Tiefe liegen. Verlegen Sie das Rohr mit einem Gefälle von F2026. Das Kondenswasserrohr muss über einen Siphon verfü- gen, der eine Luftzirkulation im Rohr unterbindet. Installationsfläche Der Abstand zwischen F2026 und Hauswand muss min- destens 350 mm betragen.
-
Seite 10: Beiliegende Komponenten
Beiliegende Komponenten 2 Flexschläuche (R25) mit 4 Dichtungen Schmutzfilter R25 Abdeckung demontieren Kapitel 2 | Lieferung und Transport NIBE™ F2026... -
Seite 11: Aufbau Der Wärmepumpe
3 Aufbau der Wärmepumpe Allgemeines NIBE™ F2026 Kapitel 3 | Aufbau der Wärmepumpe... -
Seite 12: Elektrische Komponenten
Rohranschlüsse XL 1 Anschluss, Wärmeträgerausgang aus F2026, G1 (Ø28 mm) XL 2 Anschluss, Wärmeträgereingang in F2026, G1 (Ø28 mm) XL 20 Wartungsanschluss, Hochdruck XL 21 Wartungsanschluss, Niederdruck XL 40 Anschluss, Tropfschalenabfluss (Ø40 mm) Fühler usw. BP 1 Hochdruckpressostat BP 2... -
Seite 13: Schaltschrank
Sicherung für externes Heizkabel (250 mA), max. 45 W. FB 1 Sicherungsautomat (10 A/30 mA) FC 1 Motorsicherung Anschlussklemme, Stromversorgung Anschlussklemme, externe Steuerspannung Anschlussklemme, Ladepumpe, externes Heizkabel Anschlussklemme, Thermostat, Kommunikation, Verdichterblockierung Anschlussklemme, Zusatzheizung, Stillstand, Sam- melalarm Anschlussklemme, Vierwegeventil NIBE™ F2026 Kapitel 3 | Aufbau der Wärmepumpe... -
Seite 14: Rohranschlüsse
50 °C, die maximale Ausgangstemperatur von der Wär- F2026 nicht in Betrieb ist. mepumpe liegt bei ca. 58 °C. F2026 ist auf der Wasserseite nicht mit Absperrventilen Die Ladepumpe lässt sich ebenfalls direkt über F2026, ausgerüstet. Diese müssen montiert werden, um ggf. -
Seite 15: Druckabfall, Wärmeträgerseite
Druckabfall, Wärmeträgerseite F2026 -6, 8, 10 Tryckfall 6 kW 8, 10 kW Flöde 0,10 0,20 0,30 0,40 0,50 0,60 0,70 NIBE™ F2026 Kapitel 4 | Rohranschlüsse... -
Seite 16: Anschlussoption
EB101 Wärmepumpe (F2026) tieren. FL10 Sicherheitsventil, Wärmepumpe Siehe www.nibe.de für weitere Anschlussoptionen. GP12 Ladepumpe Schmutzfilter Beim Anschluss von F2026 wird ein minimal verfügbares Entleerungsventil, Wärmeträger Systemvolumen von mindestens 20 l je kW Wärmepum- QM40 Absperrventil penleistung empfohlen. QM41 Absperrventil Erklärung Rückschlagventil... - Seite 17 GP10 Umwälzpumpe, Heizungsmedium Hilfsrelais QM31 Absperrventil, Heizungsvorlauf QM32 Absperrventil, Heizungsrücklauf QN10 Umschaltventil, Brauchwasser/Heizungsmedium QN26 Überströmventil Rückschlagventil RN10 Einstellventil RN11 Einstellventil NIBE™ F2026 Kapitel 4 | Rohranschlüsse...
- Seite 18 Das Modularkabel wird in diesem Fall direkt mit der Steuerkarte im Außenteil verbunden. F2026 (Slave) kann mit VVM 300 (Master) verbunden werden. F2026 wird in diesem Fall von VVM 300 gesteu- ert und arbeitet mit gleitender Kondensation zum Heiz- system und räumt der Brauchwasserbereitung in VVM 300 Vorrang ein.
- Seite 19 -QM1 VVM 500 F20XX F2026 (Slave) kann mit VVM 500 (Master) verbunden werden. F2026 wird in diesem Fall von VVM 500 gesteu- ert und arbeitet mit gleitender Kondensation zum Heiz- system und räumt der Brauchwasserbereitung in VVM 500 Vorrang ein.
- Seite 20 F2026 verbunden mit Strom-/Öl-/Pelletsheizkessel zusammen mit SMO 05 und Brauchwasser- speicher (gleitende Kondensation) -AA25 -FL2 -KA10 -CM1 -AA25 -EB1 -BT25 -QM31 -GP10 -CP11 -QN26 -AA25 -AA25-AA4 -QM32 -AA25 -AA25-BT1 -AA25-BT50 -BT7 -CP10 -FL11 -QN10 -EB101 -AA25 -FL10 -BT6 -EB101 -AA25...
- Seite 21 F2026 verbunden mit Strom-/Öl-/Pelletsheizkessel zusammen mit SMO 10 und Brauchwasser- speicher (gleitende Kondensation) -AA25 SMO 10 Oljepanna alternativt -KA3 elpanna med shunt -EM1 -FL2 -EP21 -QN25 -CM1 -CP1 -AA25 -EM1 -BT2 -GP10 -AA25-QN11 -BT52 -GP10 -AA25-BT2 -RN10 -BT3 -RM1 -AA25-BT3...
-
Seite 22: F2026 Verbunden Mit Holzkessel Und Brauchwasserspeicher (Feste Kondensierung)
F2026 verbunden mit Holzkessel und Brauchwasserspeicher (feste Kondensierung) -BT1 -AA25 -EB15 Extern alt. befintlig regler- utrustning. -EB100 -EM1 -RM1 -EB100 -FL10 -EB100 -BT34 -QM40 -HQ1 -RN10 -GP12 -QM1 F2026 lädt den Brauchwasserspeicher (EB15). Beim Behei- zen eines Holzheizkessels werden Wärmepumpe und Heizpatrone bei steigender Thermostattemperatur (BT34) deaktiviert und bei sinkender Temperatur erneut aktiviert. -
Seite 23: Elektrische Anschlüsse
Motorcharakteristik ”C” (Verdichterbetrieb) aufweisen. Hinweise zur Sicherungsgröße entnehmen Sie dem Abschnitt ”Technische Daten”. F2026 ist mit einem allpoligen Schalter für die Stromversorgung ausgestattet. Daher ist das Strom- versorgungskabel für die Wärmepumpe mit einem Betriebsschalter zu verbinden, der einen Schalterab- stand von mindestens 3 mm aufweist. -
Seite 24: Anschlüsse
Schaltkontakte nicht näher als 20 cm an Starkstromleitungen verlegt werden. Stromanschluss Das Stromversorgungskabel befindet sich im Lieferumfang und ist werkseitig mit Anschlussklemme -X1 verbunden. Außerhalb der Wärmepumpe befinden sich ca. 1,8 m Kabel. Kapitel 5 | Elektrische Anschlüsse NIBE™ F2026... - Seite 25 X5:5 (Verdichterblockierung) verbunden werden, um Externes Heizkabel (KVR 10) einen MS-Alarm zu vermeiden. F2026 ist mit einer Anschlussklemme für ein externes Heizkabel versehen (EB14, nicht im Lieferumfang enthal- ten). Der Anschluss ist mit 250 mA (F3, 15 W/m) abgesi- chert.
-
Seite 26: Anschlussmöglichkeiten
Betrieb gewesen sein, die in Kanal A6 festgelegt wurde. Die Enteisung wird in diese Zeitspanne mit Außenlufttemperaturfühler einberechnet. An der Unterseite von F2026 befindet sich ein Außenluft- Wenn die Außenlufttemperatur unter den Vorgabewert temperaturfühler (BT28) . für die in Kanal A7 eingestellte Stopptemperatur (Still- stand) sinkt, wird der Verdichterbetrieb blockiert. -
Seite 27: Zubehör Anschließen
COM eingebunden. Externe Sammelalarmanzeige Die Kontakte sind im spannungslosen Zustand dargestellt. F2026 ist mit einem Anschluss für eine externe Sammel- Zusatzheizungs- bzw. Stillstandsrelais sind im normalen alarmanzeige ausgerüstet. Die Funktion wird bei allen Betriebszustand von F2026 aktiviert. Bei einer Betriebsstö- vorliegenden Alarmtypen aktiviert. -
Seite 28: Inbetriebnahme Und Einstel- Lung
6 Inbetriebnahme und Einstellung Vorbereitungen Verdichtererwärmer Kontrollieren Sie vor der Inbetriebnahme, ob der F2026 besitzt einen Verdichtererwärmer, der die Verdich- Heizkreis befüllt und gut entlüftet wurde. tertemperatur beim Start und bei kaltem Verdichter er- höht. Überprüfen Sie die Dichtheit des Rohrsystems. Dieses... -
Seite 29: Inbetriebnahme Und Kontrolle
1. Kommunikationskabel oder Thermostat, Anschluss- klemme (X5) darf nicht verbunden sein. 2. Stellen Sie den Betriebsschalter ein. 3. Überprüfen, ob an F2026 Spannung anliegt. 4. Kontrollieren Sie, ob der Sicherungsautomat (FB1) eingeschaltet ist. 5. Kontrollieren Sie, ob die Motorsicherung (FC1) einge- schaltet ist. -
Seite 30: Einstellung, Ladefluss
Das Diagramm zeigt die Wärmepumpe mit hoher Venti- Einstellung, Ladefluss latorgeschwindigkeit. Bei langsamer Ventilatorgeschwin- digkeit liegt ΔT 0,5 um 1° darunter (gilt nicht für F2026-6 Die Einstellung der Temperaturdifferenz (ΔT) zwischen Vor- und Rücklauftemperatur wird vorzugsweise bei kW, hier wird lediglich eine Ventilatorgeschwindigkeit Brauchwasserbereitung oder maximaler Belastung ausge- unterstützt). -
Seite 31: Navigation
Mit der Plus-Taste (S1) bewegen Sie sich inner- Begrenzung der Rücklauftemperatur. halb des Kanalsystems (vor) oder erhöhen den F2026 lässt sich darüber hinaus durch Signale von ande- Wert des gewählten Parameters. ren Regeleinheiten oder Thermostaten ein- bzw. ausschal- Siehe Abschnitt “Steuerung – Kanalbeschrei- ten. -
Seite 32: Displayerklärung
Ventilator: F Der Ventilator arbeitet mit zwei Drehzahlen: hoch oder Kanal: S1 niedrig (gilt nicht für F2026-6 kW, hier wird lediglich eine Ventilatordrehzahl unterstützt). Der Ventilator wird per Zeigt den aktuellen Kanal an. Ein Kanalwechsel erfolgt Außenlufttemperatur gesteuert. Die niedrigere Drehzahl per Plus- oder Minus-Taste. -
Seite 33: Regelungsbedingungen
Timer zurückgesetzt. Der Timer startet Wenn VVM 300/SMO 10 angeschlossen ist, gilt erneut, wenn die Temperatur wieder ausreichend hoch ist. nicht der Wert in Menü 4.0, sondern der verwen- dete Außenlufttemperaturwert in Menü 5.9. utelufttemp. Utelufttemperatur NIBE™ F2026 Kapitel 7 | Steuerung – Einführung... -
Seite 34: Regelungsbedingungen Enteisung
Verdichter wird angehalten. Nach 2 min startet der Verdichter erneut (sofern der Druck gesun- ken ist). Andernfalls wird ein Alarm wegen zu hohen Drucks ausgegeben (Alarm 06). 5. Die Temperatur des Vorlauffühlers unterschreitet 4°C. Kapitel 7 | Steuerung – Einführung NIBE™ F2026... -
Seite 35: Steuerung - Kanäle
Verdichter aufgrund eines Alarms blockiert. Umfasst das System z.B. 3 F2026-Einheiten, erhalten Verdichterstart in nn min. diese die Adressen 1, 2 und 3. Der F2026-Einheit für Zeigt die Anzahl der Verdichterstarts an (kumulativ). die Brauchwasserbereitung ist die Adresse 1 zuzuweisen. - Seite 36 Zusatzheizung zugeschaltet werden kann. Einstellbe- reich: 1-120 min. Werkseitige Voreinstellung: 120 min. Stopptemperatur: eingestellter Außenlufttemperatur- wert, bei dem das Stillstandsrelais aktiviert und F2026 angehalten wird. Bei einer Einstellung der Stopptempe- ratur zwischen 0 und -20 °C wird die Vorlauftemperatur linear von -7 °C/58 °C auf -20 °C/50 °C begrenzt (siehe Diagramm auf Seite 43).
-
Seite 37: Komfortstörung
Aufsicht vorgenommen werden. Kontrollieren Sie eventuelle externe Schaltkontak- HINWEIS! Falsche Einstellungen im Innenmodul NIBE SMO oder Da F2026 an zahlreiche externe Einheiten ange- NIBE. schlossen werden kann, sind diese ebenfalls zu Siehe Handbuch für das Innenmodul. kontrollieren. -
Seite 38: Eisansammlung An Der Ventilatornabe
Kurze Betriebszeiten. Dies wird in Kanal S1 als 16 angezeigt. Kontrollieren Sie die Schaltdifferenz für den Ther- mostat. Überprüfen Sie die Brauchwasser-Starttem- peratur für ein eventuell angeschlossenes NIBE-In- nenmodul. Kontrollieren Sie den Ladefluss sowie den Schmutzfilter, der teilweise blockiert sein kann. -
Seite 39: Fühlerpositionierung
1,136 2,068 1,007 Hochdruckpressostat 1,739 0,891 Niederdruckpressostat 1,469 0,785 Fühler, Heizkreisrücklauf 1,246 0,691 BT12 Vorlauftemperaturfühler, Kondensator 1,061 0,607 BT14 Heißgasfühler 0,908 0,533 BT15 Flüssigkeitsleitungsfühler 0,779 0,469 BT16 Verdampferfühler 0,672 0,414 BT17 Sauggasfühler BT28 Außenlufttemperaturfühler NIBE™ F2026 Kapitel 9 | Komfortstörung... - Seite 40 1,518 1,22 5,37 2,67 1,274 1,07 4,69 2,50 1,075 0,93 4,10 2,33 0,911 0,81 0,775 0,71 0,662 0,62 0,568 0,54 0,490 0,47 0,4233 0,41 0,367 0,36 0,320 0,32 0,280 0,28 0,245 0,25 0,216 0,22 Kapitel 9 | Komfortstörung NIBE™ F2026...
-
Seite 41: Zubehör
Art.nr. 067 173 HR 10 RT 10 VT 10 VST 11 Hilfsrelais Raumthermostat Heizthermostat Brauchwassersteuerung Art.nr. 089 423 Art.nr. 418 366 Art.nr. 418 801 Wechselventil, Kupferrohr Ø Max. empfohlene Bereitungs- leistung, 15 kW Art.nr. 089 152 NIBE™ F2026 Kapitel 10 | Zubehör... -
Seite 42: Technische Daten
11 Technische Daten Maße und Abstandskoordinaten 1075 1175 Ø 1200 utrymme Fritt utrymme framför Kapitel 11 | Technische Daten NIBE™ F2026... -
Seite 43: Schalldruckpegel
Die Schalldruckpegel werden durch weitere Wände, Schalldruckpegel Mauern, Höhenunterschiede im Gelände usw. modifiziert F2026 wird oft an einer Hauswand aufgestellt. Die da- und sind daher lediglich als Richtwerte zu betrachten. durch entstehende Geräuschausbreitung ist zu beachten. F2026 arbeitet mit niedriger bzw. hoher Ventilatordreh- Sorgen Sie bei Aufstellung und Ausrichtung dafür, dass... -
Seite 44: Technische Daten
Enteisungssystem Heißgasenteisung Heizungsmedium Min./max. Systemdruck Heizungsmedium 0,05/0,3 (0,5/3 Bar) Nennvolumenstrom (min. Volumenstrom bei Enteisung.) 0,16 0,20 0,25 Interner Druckabfall bei Nennfluss Max./min. HM-Temp. Dauerbetrieb °C 58/20 Anschluss Heizungsmedium Außendurchm. G1 (Ø 28 mm) Kapitel 11 | Technische Daten NIBE™ F2026... -
Seite 45: Arbeitsbereich
Max. zulässige Impedanz am Netzanschlusspunkt gemäß EN 61000- Ausrüstung Rücksprache mit Ihrem Stromnetzbetreiber. 3-11. Startströme können kurze Spannungsschwankungen verursa- Arbeitsbereich Für kurze Zeit sind niedrigere Arbeitstemperaturen auf der Nutzerseite zulässig, z.B. bei Inbetriebnahme. NIBE™ F2026 Kapitel 11 | Technische Daten... -
Seite 46: Schaltplan
Schaltplan Kapitel 11 | Technische Daten NIBE™ F2026... - Seite 47 NIBE™ F2026 Kapitel 11 | Technische Daten...
- Seite 48 Kapitel 11 | Technische Daten NIBE™ F2026...
- Seite 49 NIBE™ F2026 Kapitel 11 | Technische Daten...
- Seite 50 Kapitel 11 | Technische Daten NIBE™ F2026...
-
Seite 51: Übersetzungstabelle
Main supply Spannungsversorgung On/Off Ein/Aus Return line temp. Rücklauf, Temperaturfühler Softstart Schonstart Supply line temp. Vorlauf, Temperaturfühler Supply voltage Strom-/Spannungsversorgung Temperature sensor, Hot gas Heißgasfühler Temperature sensor, Suction gas Sauggasfühler Thermostat input Thermostateingang NIBE™ F2026 Kapitel 11 | Technische Daten... -
Seite 52: Sachregister
Konstruktion der Wärmepumpe, 9 mit SMO 05 und Brauchwasserspeicher (gleitende Kondensati- Komponentenpositionen Schaltschrank, 11 on), 18 Komponentenverzeichnis, 9–10 F2026 verbunden mit VVM 300 (gleitende Kondensation), 16 Komponentenverzeichnis Schaltschrank, 11 F2026 verbunden mit VVM 500 (gleitende Kondensation), 17 Position der Komponenten, 9 Aufstellung, 5... - Seite 53 Elektroschaltplan, 44 Maße und Abstände, 40 Schalldruckpegel, 41 Technische Daten, 42 Temperaturkanäle, 33 Thermostatregelung, 24 Transport und Lagerung, 5 Verdichtererwärmer, 26 Vorbereitungen, 26 Wichtige Informationen, 2 Sicherheitsinformationen, 2 Zubehör, 39 Zubehör anschließen, 25 Zusatzheizung/Stillstand, 24 NIBE™ F2026 Kapitel 12 | Sachregister...
- Seite 54 Kapitel 12 | NIBE™ F2026...
- Seite 56 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 031863...
