Inhaltszusammenfassung für Nibe F2030

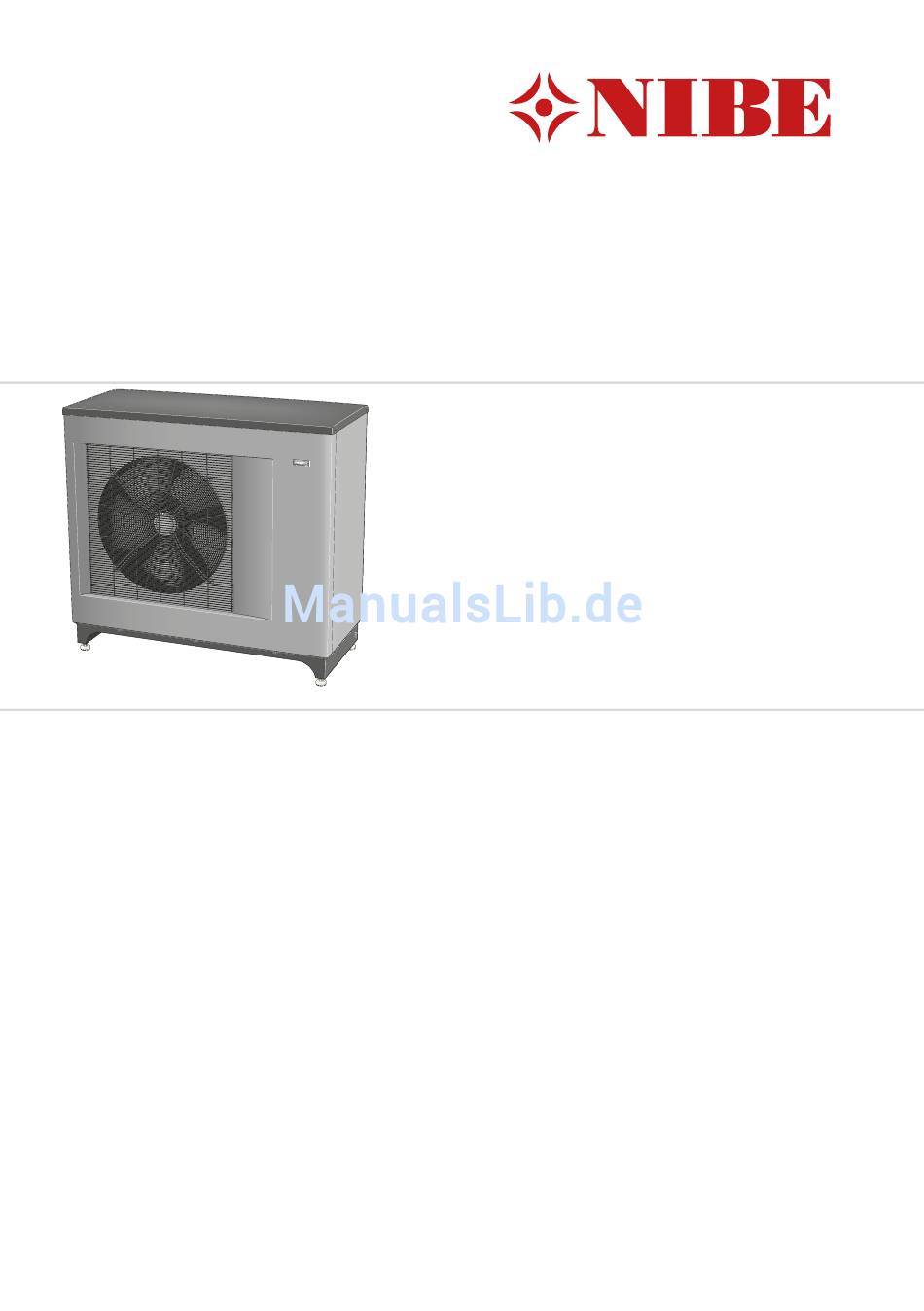

- Seite 1 Benutzerhandbuch NIBE™ F2030 Luft-/Wasser-Wärmepumpe UHB DE 1317-1 231120...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Informationen Anlagendaten Sicherheitsinformationen Sicherheitsvorschriften Seriennummer Kontaktinformationen F2030 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F2030 Wartung von F2030 3 Komfortstörung Fehlersuche 4 Technische Daten 5 Glossar Sachregister Inhaltsverzeichnis |... -
Seite 4: Wichtige Informationen
1 Wichtige Informationen Anlagendaten Produkt F2030 Seriennummer Installationsdatum Installateur Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausge- führt wurde. Datum __________________ Unt. _________________________ ✔ Kanal Bezeichnung... - Seite 5 ✔ Kanal Bezeichnung Werk- Einge- Zubehör seinst. stellt Min. Zeit zwischen Enteisungen Start Enteisung -3°C Stopp Enteisung +20°C Aktivierung Nabenhei- zung Aktivierung Ventilato- renteisung Enteisungstyp Kapitel 1 | Wichtige Informationen NIBE™ F2030...
-
Seite 6: Sicherheitsinformationen
Dies gilt in Übereinstimmung mit der geltenden Maschinenrichtlinie 2006/42/EC. Kinder sollten beaufsichtigt werden um sicherzustellen, dass sie mit dem Gerät nicht spielen. Dies ist eine originale Bedienungsanleitung. Ohne Er- laubnis von NIBE darf der enthaltene Text nicht über- setzt werden. Technische Änderungen vorbehalten. ©NIBE 2013. Symbole HINWEIS! Dieses Symbol kennzeichnet eine Gefahr für Maschinen oder Personen. -
Seite 7: Sicherheitsvorschriften
Wird der Strom vorher nicht abgeschaltet, kann es zu Stromschlägen, Schäden und Fehlfunktionen an der Ausrüstung kommen. Vorsicht Verwenden Sie das Gerät nicht in Bereichen, in denen Wasserspritzer auftreten können, wie z. B. in Wäschereien. Kapitel 1 | Wichtige Informationen NIBE™ F2030... - Seite 8 Warten Sie mindestens 5 min, da ansonsten ein Wasserleck oder ein Schaden auftreten kann. Steuern Sie das System nicht mit dem Hauptschalter. Dies kann zu Feuer oder Wasserlecks führen. Zudem kann der Ventilator unerwartet starten, was zu Personenschäden führen kann. Kapitel 1 | Wichtige Informationen NIBE™ F2030...
-
Seite 9: Seriennummer
Seriennummer Die Seriennummer finden Sie oben links an der Rückseite und unten am Fuß des Produkts. ACHTUNG! Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden. Kapitel 1 | Wichtige Informationen NIBE™ F2030... -
Seite 10: Kontaktinformationen
Puh: 09-274 697 0 Fax: 09-274 697 40 E-mail: info@nibe.fi www.nibe.fi AIT France, 10 rue des Moines, 67000 Haguenau Tel : 03 88 06 24 10 Fax : 03 88 06 90 15 E-mail: info@nibe.fr www.nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chester- field S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk... - Seite 11 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...
-
Seite 12: F2030 - Eine Ausgezeichnete Wahl

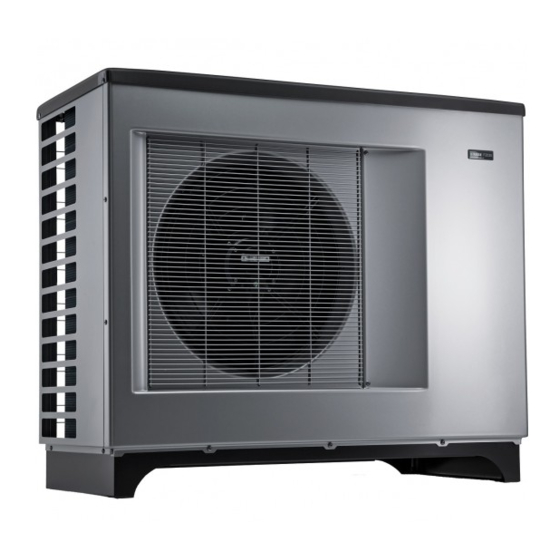

F2030 – Eine ausgezeichnete Wahl F2030 ist eine Luft/Wasser-Wärmepumpe, die speziell für nördliche Klima- bedingungen entwickelt wurde. Sie bezieht Energie aus der Außenluft. Daher müssen weder Bohrungen ausgeführt noch Erdkollektoren verlegt werden. Die Wärmepumpe ist für den Anschluss an Brauchwasserheizsysteme vorgesehen. -
Seite 13: Wärmepumpe - Das Herzstück Des Hauses
80 °C Kondensor Expansionsventil Kompressor Förångare 0 °C 5 °C -3 °C 2 °C Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2030... - Seite 14 Wärmeenergie des erwärmten Wassers zum Brauchwasserspeicher des Hauses sowie zu den Heizkörpern bzw. Heizrohrwärmetauschern. Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2030...
-
Seite 15: Kontakt Mit F2030
Kontakt mit F2030 F2030 besitzt ein integriertes Steuersystem für Kontrolle und Überwachung des Wärmepumpenbetriebs. Bei der Installation nimmt der Installateur die erforderlichen Einstellungen des Steuersystems vor, damit die Wärme- pumpe optimal in Ihrer speziellen Anlage arbeiten kann. Die Wärmepumpe wird je nach vorhandener Anlage auf unterschiedliche Weise gesteuert. -
Seite 16: Wartung Von F2030
Wenn Ihre Wärmepumpe im Außenbereich aufgestellt ist, müssen einige Komponenten einer zeitweisen Wartung unterzogen werden. HINWEIS! Eine unzureichende Inspektion kann Schäden an F2030 verursachen, die nicht von der Garantie abgedeckt werden. Gitter kontrollieren Achten Sie über das gesamte Jahr regelmäßig darauf, dass die Gitter nicht durch Laub, Schnee oder andere Fremdkörper blockiert werden. -
Seite 17: Bei Längeren Betriebsunterbrechungen
Achten Sie bei der Reinigung darauf, dass an der Wärmepumpe keine Kratzer entstehen. Spülen Sie kein Wasser durch die Gitter oder über die Seiten. Es darf kein Wasser in F2030 eindringen. Vermeiden Sie außerdem einen Kontakt von F2030 mit alkalischen Reinigungsmitteln. -
Seite 18: Energiespartipps
5%. Haushaltsstrom Als Ausgangswert für eine durchschnittliche Wohnung galt lange Zeit ein durchschnittlicher Jahresverbrauch von ca. 5000 kWh Haushaltsstrom/Jahr. Heutzutage liegt dieser Wert oft im Bereich 6000-12.000 kWh/Jahr. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2030... - Seite 19 Stereoanlagen, 2 Glühlampen auf der Toilette, 2 Glühlampen im Bad, 4 Glühlampen in der Küche, 3 Glühlampen im Außenbereich, Waschmaschi- ne, Trockner, Spülmaschine, Kühlschrank, Gefrierschrank, Herd, Staubsau- ger, Motorheizung = 6240 kWh Haushaltsstrom pro Jahr. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2030...
- Seite 20 Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelver- schiebung der Heizkurve und Thermostatventile in der Wohnung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F2030...
-
Seite 21: Komfortstörung
Eingriffe hinter festverschraubten Abdeckungen dürfen nur vom zustän- digen Installateur oder unter dessen Aufsicht vorgenommen werden. HINWEIS! Da F2030 an zahlreiche externe Einheiten angeschlossen werden kann, sind diese ebenfalls zu kontrollieren. HINWEIS! Wenn sich Betriebsstörungen nicht mithilfe dieses Kapitels beheben lassen, ist der Installateur anzufordern. -
Seite 22: Niedrige Raumtemperatur
Bringen Sie die Thermostate in möglichst vielen Räumen in die maximale Stellung. Externer Schaltkontakt zur Änderung der Raumerwärmung aktiviert. Kontrollieren Sie eventuelle externe Schaltkontakte. Falsche Einstellungen im Innenmodul NIBE SMO oder NIBE. Siehe Handbuch für das Innenmodul. Hohe Raumtemperatur Externer Schaltkontakt zur Änderung der Raumerwärmung aktiviert. -
Seite 23: Eisansammlung An Der Ventilatornabe
Die Zeitbedingungen lassen keinen Start zu. Warten Sie, bis die eingestellten Bedingungen abgelaufen sind. Eisansammlung an der Ventilatornabe Wenden Sie sich an Ihren Installateur. Eisansammlung an Ventilatorflügeln und Frontgitter Wenden Sie sich an Ihren Installateur. Kapitel 3 | Komfortstörung NIBE™ F2030... -
Seite 24: Technische Daten
4 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem In- stallateurhandbuch (www.nibe.de). Kapitel 4 | Technische Daten NIBE™ F2030... -
Seite 25: Glossar
Gegenwert von 4 Euro. Hierbei handelt es sich also um den Wirkungsgrad der Wärmepumpe. Dieser wird über unterschiedli- che Messwerte ermittelt, z. B.: 7/45, wobei 7 für die Außenlufttemperatur und 45 für die gehaltene Vorlauftemperatur steht. Kapitel 5 | Glossar NIBE™ F2030... - Seite 26 Glattrohrwärmetauscher Per Glattrohrwärmetauscher wird Brauchwasser (Leitungswasser) im Speicher mit Heizwasser von F2030 erwärmt. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit F2030 müssen sie mit Wasser gefüllt sein. Heizungsmedium Warme Flüssigkeit, oft normales Wasser, das von der Wärmepumpe zum Klimatisierungssystem des Hauses strömt und für eine Beheizung der...
- Seite 27 Leitung, in der das Wasser vom Heizsystem des Hauses (Heizkörper/Heiz- rohrwärmeübertrager) zurück zur Wärmepumpe transportiert wird. Rücklauftemperatur Temperatur des zur Wärmepumpe zurückströmenden Wassers, nachdem Wärmeenergie an Heizkörper/Heizrohrwärmeübertrager abgegeben wurde. Sicherheitsventil Ventil, das sich bei zu hohem Druck öffnet und etwas Flüssigkeit austreten lässt. Kapitel 5 | Glossar NIBE™ F2030...
- Seite 28 Ein Umschaltventil leitet ein Medium zum Klimatisierungs- system, wenn die Wärmepumpe Wärme erzeugt. Wenn die Wärmepumpe Brauchwasser bereitet, leitet das Ventil das Medium zum Brauchwasser- speicher. Wirkungsgrad Ein Maß für die Effizienz der Wärmepumpe. Je höher, desto besser. Kapitel 5 | Glossar NIBE™ F2030...
-
Seite 29: Zusatzheizung
Energie, die für den Betrieb erforderlich ist. Ein Syn- onym dafür ist der COP. Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solar- kollektoren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. Kapitel 5 | Glossar NIBE™ F2030... -
Seite 30: Sachregister
Fehlersuche, 19 Technische Daten, 22 Energiespartipps, 16 Stromverbrauch , 16 Wärmepumpe – das Herzstück des Hauses, 11 F2030 – Eine ausgezeichnete Wahl, 10 Wartung von F2030, 14 Fehlersuche, 19 Bei längeren Betriebsunterbrechun- Funktion der Wärmepumpe, 12 gen, 15 Funktionsweise des Steuermoduls, 11 Energiespartipps, 16 Regelmäßige Kontrollen, 14... - Seite 32 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 231120...
