4) Stecken Sie das Modul in die Aufnahme der roten Steckleiste und verge-
wissern Sie sich, daß die Verbindung korrekt ist.
5) Positionieren Sie die Abdeckung wieder auf der Rückseite des EH-HMI.
6) Fixieren Sie die 2 Schrauben 'A'.
7) Kleben Sie das Schild, welches die Funktion der AUX-Schnittstelle angibt,
auf die Fläche B. Das entsprechende Kennzeichnungsschild wird mit
dem Kommunikationsmodul ausgeliefert

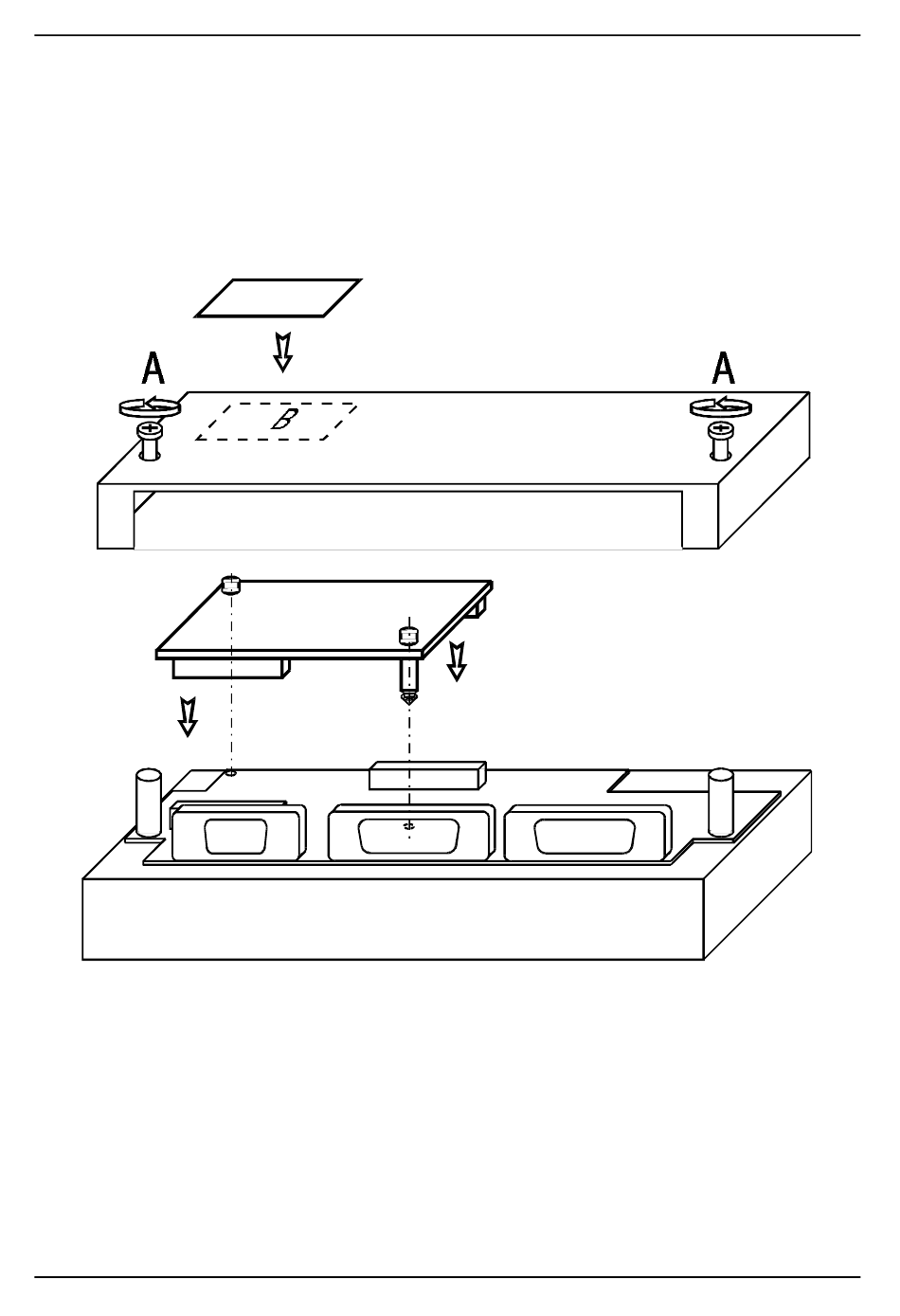

Abbildung 19 - Einbau des Kommunikationsmodules
Modelle ohne PC/Druckerschnittstelle
Einige EH-HMI-Modelle (siehe Tabelle 1) haben keine PC/Druckerschnitt-
stelle. Die SPS-Schnittstelle wird hier als kombinierte SPS/PC Schnittstelle
genutzt. Sie kann zur Programmierung verwendet werden, wenn das EH-HMI
im Konfigurationsmodus ist. Auch diese Modelle können Sie mit dem Stan-
Bedienerhandbuch
27
