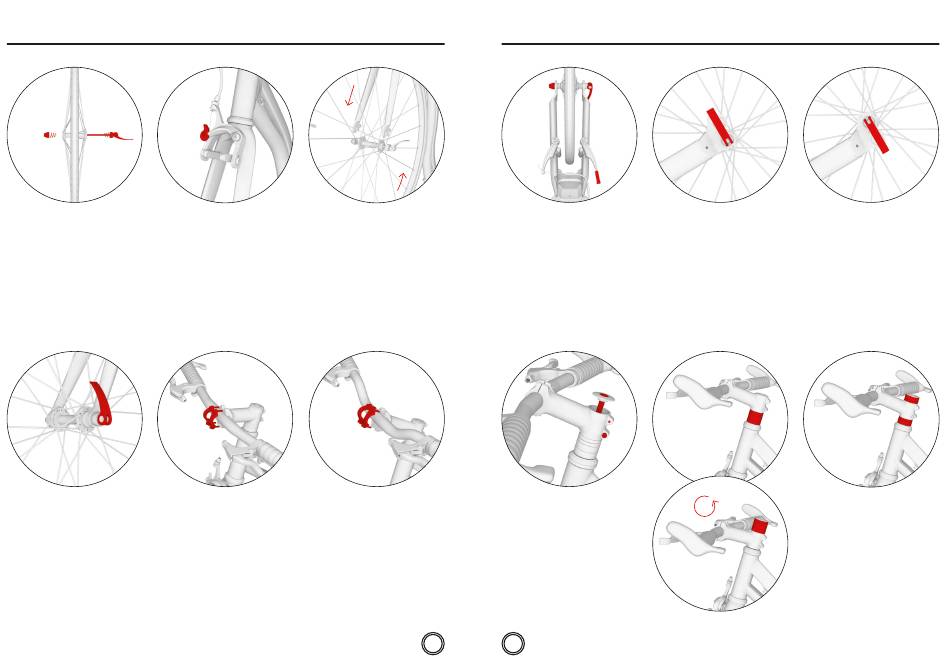

Instrucciones de montaje

1. 2.
El montaje es el mismo para ambos Primero verifique que la horquilla
modelos (Wolfer, Trexx) y difiere delantera del patinete está
solamente en pequeños detalles (véanse correctamente alineada (los brazos
las imágenes adicionales). Al apretar las
del freno en V deben apuntar hacia
conexiones, no exceda el par de apriete adelante, hacia la parte frontal del
especificado. patinete), luego suelte las levas
del freno girando la palanca.
Instalación de la rueda fronta
Inserte el mecanismo de cierre rápido en
la rueda, asegurándose que en ambos
lados de la rueda los extremos estrechos
de los muelles estén orientados al centro
de la rueda.
4. 5.
5–6 Nm
Apriete la tuerca de ajuste del Instalación del manillar
mecanismo de cierre rápido hasta
la posición correcta. Cuando alcance Inserte el manillar en el vástago y apriete
la posición correcta, notará una los tornillos del manguito. Las etiquetas
resistencia evidente justo antes de que (no están representadas en la imagen)
cierre el mecanismo por completo. deben ser claramente visibles desde
Cierre la palanca del cierre rápido a una la vista frontal.
posición en la cual no toque la horquilla
y simultáneamente no pueda abrirse de
forma accidental al usar el patinete.
ES
3.
dirección
de rota-
ción
Inserte el eje de la rueda en la horquilla
delantera de tal manera que quede
exactamente en el medio. Precaución:
Cuando inserte la rueda, asegúrese que
la flecha en la banda de rodadura del
neumático apunte en la dirección de
rotación cuando el patinete se desplace
hacia delante.
Trexx
Wolfer
5–6 Nm
6.a
2
1
Instalación de la rueda trasera
Suelte el cable de freno de la guía (1),
sitúe la rueda en uno de los dos soportes
de la horquilla (véase 6.b, 6.c.) después
centre la rueda y apriete el mecanismo
de cierre rápido (2).
7.a
6–8 Nm
1
5–6 Nm
Ajustar la altura del manillar
Suelte los tornillos del vástago y ajuste
el manillar a la altura deseada usando los
anillos espaciadores. Para fijar el manillar
a la posición más baja, gire el vástago
de forma que apunte hacia abajo,
véase img. 7.c. Tras ajustar la altura del
manillar, apriete primero el tornillo del
conjunto de la dirección (1), después
los tornillos laterales (2, 3).
34 35
6.b
La horquilla trasera de dos posiciones
le permite ajustar la altura sobre el suelo
de la plataforma de apoyo. Utilice
la posición más baja para conducir
sobre un terreno difícil. Cierre la palanca
de cierre rápido. Tiene que apuntar
hacia arriba.
7.b
2
3
7.c
6.c
La posición superior de la horquilla,
la cual reduce la altura de la plataforma
de apoyo, está diseñada para
conducir en superficies lisas y planas.
La conducción así será físicamente
menos demandante. La palanca
de cierre rápido tiene que apuntar hacia
arriba.
7.d
