jablotron JA-162J Bedienungsanleitung

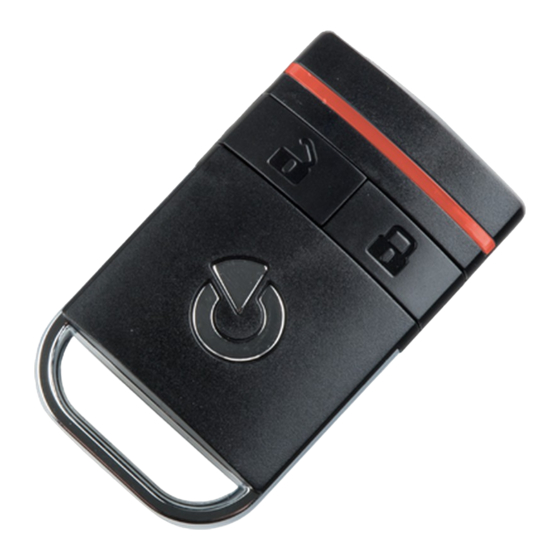

Die unidirektionale Fernbedienung JA-162J mit zwei Tasten
Die JA-162J ist ein Bestandteil des Systems JABLOTRON 100. Sie
verwendet eine unidirektionale Kommunikation. Sie ist entwickelt
worden, um ein Sicherheitssystem,
verschiedene Geräte
Verwendung von
programmierbaren Ausgängen) fern zu
steuern, oder um Panikalarme
auszulösen. Die Fernsteuerung kann
auch bei Mehrzweckrelais wie dem
AC-16x-Reihe für
Relaissteuerung entsprechend des im
Voraus eingestellten
angemeldet werden.
Fernsteuerung ist mit optischer und
akustischer Anzeige ausgestattet. Sie
überprüft den eigenen Batteriestatus
und zeigt an, wenn die Batterie fast
leer ist.

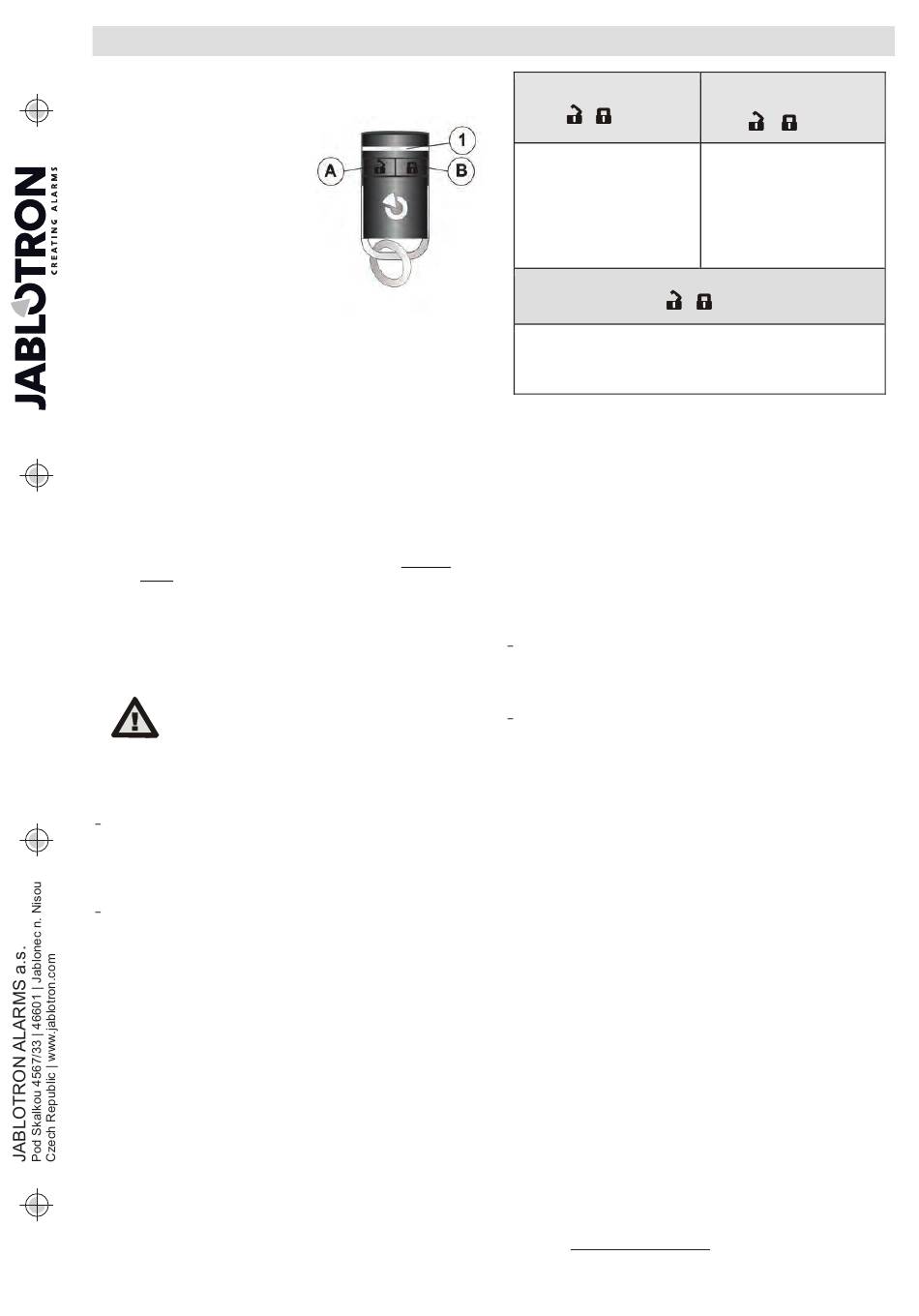

Abbildung: 1 – LED-Anzeige;
A, B – Tasten; deren Funktionen finden Sie in Tabelle 1.
Anmeldung der Fernbedienung an eine
Zentrale
Um mit Funkkomponenten arbeiten zu können, muss in der Zentrale
ein Funkmodul JA-11xR installiert sein. Die Fernbedienung kann bei
einer beliebigen Anzahl JABLOTRON-100-Systeme
werden und ein Tastenpaar kann mehrere Bereiche im System steuern
(gemeinsame Steuerung). Dies belegt eine Position im System.
1. Die Zentrale muss sich im Errichter-Modus befinden.
2. Grundsätzliches Vorgehen:
a. Öffnen Sie F-Link, wählen Sie die erforderliche Position auf der
Registerkarte Komponentenliste
Anmeldemodus.
b. Für die Übertragung eines Anmeldesignals betätigen und
halten Sie die Tasten (A+B) gleichzeitig für wenigstens
3 Sekunden (in dieser Zeit blinkt die rote LED schnell).
c. Nach 3 Sekunden wird das Anmeldesignal gesendet und durch
ein langes Aufleuchten der LED bestätigt. Lassen Sie beide
Tasten los und beenden Sie den Anmeldemodus.
Um den
einzustellen, dass er der Sicherheitsstufe 2
entspricht, verwenden Sie in der F-Link-
Software
„Systemparameter"
„Parameter gemäß EN50131 Grad 2 ".
(Schlagen Sie in der Installationsanleitung
der JA-10xK Zentrale nach)
Hinweise:
Das Anmelden der Fernbedienung beim System ist möglich, indem
Sie den Produktionscode über F-Link-Software eingeben. Der
Produktionscode befindet sich auf dem Aufkleber mit einem
Barcode, der auf dem Batteriefach in der Remotesteuerung
aufgeklebt ist. Alle Stellen des Produktionscodes sind erforderlich
(1400-00-0000-0001).
Wenn Sie die Fernbedienung aus dem System entfernen möchten
(z. B. wenn sie verloren gegangen ist), löschen Sie sie aus der
bestimmten Adresse der Zentrale.
Einstellen der Eigenschaften
Nehmen Sie die Einstellungen unter Verwendung der Registerkarte
Komponentenliste der F-Link-Software vor. Klicken Sie auf Interne
Einstellungen der JA-162J. Es wird automatisch ein Fenster angezeigt,
in dem Sie die folgenden Parameter einstellen können:
Funktionen zuweisen: Stellen Sie eine bestimmte Funktion für das
Tastenpaar A+B ein (typischerweise
AUS / EIN-Schalten einer Anwendung usw.) oder eine Funktion für jede
einzelne Funktion A und B (Öffnen des Tors, Öffnen des Garagentors
usw.) und ein doppeltes Betätigen der Tasten A+B, d. h. die nächste
Taste auf der Fernbedienung. Eine Optionsübersicht finden Sie in
Tabelle 1.
Die unidirektionale Fernbedienung JA-162J mit zwei Tasten
(unter
PG
direkte
Modus
Die
angemeldet
und starten Sie
Schlüsselanhänger
die Registerkarte
und die Option
UnScharf/Scharf schalten,
Verhalten für einzelne Tasten
/ (A / B)
• Keine (Taste nicht
verwendet)
• PG kopieren
• PG-Zustand ändern
• Stiller Panikalarm **)
• Lauter Panikalarm **)
• Notruf
• Bericht A, B, C, D
Verhalten für Tastenpaar (Segmentfunktion)
Tabelle: 1. Übersicht Funktionsoptionen - Taste
Es ist für jede Funktion, die für die Taste einer Fernbedienung
ausgewählt wird, erforderlich, die entsprechende PG oder Bereiche
auszuwählen, die gesteuert werden, oder von denen aus Berichte
versendet werden sollen (Panik etc.). Für die gemeinsame Steuerung
mehrerer Bereiche wird es nicht empfohlen, einen gemeinsamen
Bereich zu schalten; die gewünschten Bereiche sollten besser in den
internen Einstellungen der Fernbedienung ausgewählt werden.
den
Hinweise:
*) Die Reaktion „PG kopieren" auf ein doppeltes Betätigen kann für
einen 1 s-Impuls nur für die ausgewählte PG verwendet werden –
das doppelte Betätigen der Taste kann (anders als einzelne
Tasten) kein 1 s-Aktivierungssignal wiederholt senden.
**) Die Reaktion der Tasten, die nicht unterstützt werden, wenn das
System nach Sicherheitsstufe 2 konfiguriert ist.
Die Option „Nicht bei aktivem BereichSchraf schalten" lässt es nicht
so
zu, dass das System unter Verwendung einer Fernbedienung
(Schlüsselanhänger) eingestellt wird, wenn ein beliebiger Bereich
mit einer Reaktion Sofort aktiv ist. Um das System scharf zu
schalten, müssen sich alle Bereiche /Melder im Standby befinden
Wenn die Taste der Fernbedienung durchgängig gedrückt wird (gilt
für die Funktion „PG kopieren"), wird die Aktivierung fortwährend in
Abständen von 1 Sekunde gesendet. Die Funktion kann für die
Erweiterung des Impulses eines PG-Ausgangs verwendet werden
(der gewählte PG-Ausgang muss auf die Funktion „Kopieren"
eingestellt sein).
aufrechtzuerhalten, ist 1 Minute
Benutzerzugriff
Zugriffsberechtigungen eines Benutzers für die Bereiche und zeitlich
begrenztem Zugriff entsprechend des bestimmten Benutzers werden
einzelne Zugriffe des gesteuerten Bereichs und auch begrenzter Zugriff
auf einen Bereich – sofern im Voraus eingestellt – berücksichtigt.
Werkseinstellungen: deaktiviert.
BenutzeriIdentität übernehmen: Der ausgewählte Benutzer wird als
eine Quelle im Ereignisprotokoll sichtbar sein. Werkseinstellungen:
deaktiviert.
Betrieb mit einem Mehrzweckrelais (MZR)
Die Fernbedienung kann auch bei einem Mehrzweckrelais der Reihe
AC-16x angemeldet werden, um ein Relais entsprechend des
ausgewählten Modus zu steuern. Jede Taste sollte beim MZR mit
einem unterschiedlichen Modus angemeldet sein. Eine Fernbedienung
kann für mehrere MZR angemeldet werden (z. B. mit einer
unterschiedlichen Funktion). Wenn Sie eine Fernbedienungbei der
Zentrale und auch bei einem MZR innerhalb des RF-Bereichs
anmelden, wählen Sie bitte nicht dieselben Tasten aus. Um eine
Fernbedienungbei einem
Installationsanleitung des MZR.
Sperren der Fernbedimeung
Die Tasten der Fernbedienung können gegen ungewolltes Betätigen
gesperrt (blockiert) werden. Standardmäßig ist das Sperren deaktiviert;
wird eine Taste betätigt, wird deren Funktion umgehend ausgelöst.
Wenn die Tasten gesperrt sind, wird ein Befehl der Zentrale gesendet,
wenn eine Taste 2x schnell (2x in 1 Sekunde) betätigt wird; dies gilt
auch für die Panikfunktion.
Die Sperre kann aktiviert werden, indem das Tastenpaar (A+B)
gleichzeitig betätigt und gehalten wird. Nachdem beide Tasten gedrückt
wurden, blinkt die rote LED (1) und danach beginnt die rote LED nach
3 Sekunden schnell zu blinken. Während die LED blinkt, lassen Sie die
Taste B los und betätigen Sie dann wieder. Die Aktivierung der
1 / 2
Verhalten beim gleichzeitigen
Betätigen
+
• Keine (Taste nicht
verwendet)
• PG kopieren *)
• PG-Zustand ändern
• Stiller Panikalarm **)
• Lauter Panikalarm **)
• Notruf
• Bericht A, B, C, D
- (A - B)
• Unscharf/Scharf
• Unscharf/Teilscharf
• Unschraf/Teilscharf/Scharf
• PG AUS / PG EIN
Die maximale Länge,
übernehmen: Beim Übernehmen
MZR anzumelden, folgen
(A + B)
die Aktivierung
der
Sie der
MMJ56304
