jablotron JA-152J MS II Kurzanleitung

Zwei-Wege-Fernbedienung JA-152J MS II mit zwei Tasten
Der JA-152J MS II ist ein Bestandteil des Systems JABLOTRON
100+. Er kann aus der Entfernung ein Sicherheitssystem und
verschiedene Geräte (mit programmierbaren PG-Ausgängen) steuern,
Panikalarme auslösen und
mehr. Die Fernbedienung
außerdem für Mehrzweck-Relais wie
die Serie AC-16x angemeldet werden,
um das Relais direkt gemäß dem
voreingestellten Modus zu steuern.
Die Fernbedienung gibt optische und
akustische Signale. Sie prüft den
Batteriestatus und zeigt an, wenn die
Batterie fast vollständig entladen ist.
Die Fernsteuerung kommuniziert über
das drahtlose Jablotron-Protokoll und
wird von einer einzigen Stromzelle
betrieben. Die Fernsteuerung nimmt
eine Position im System ein.

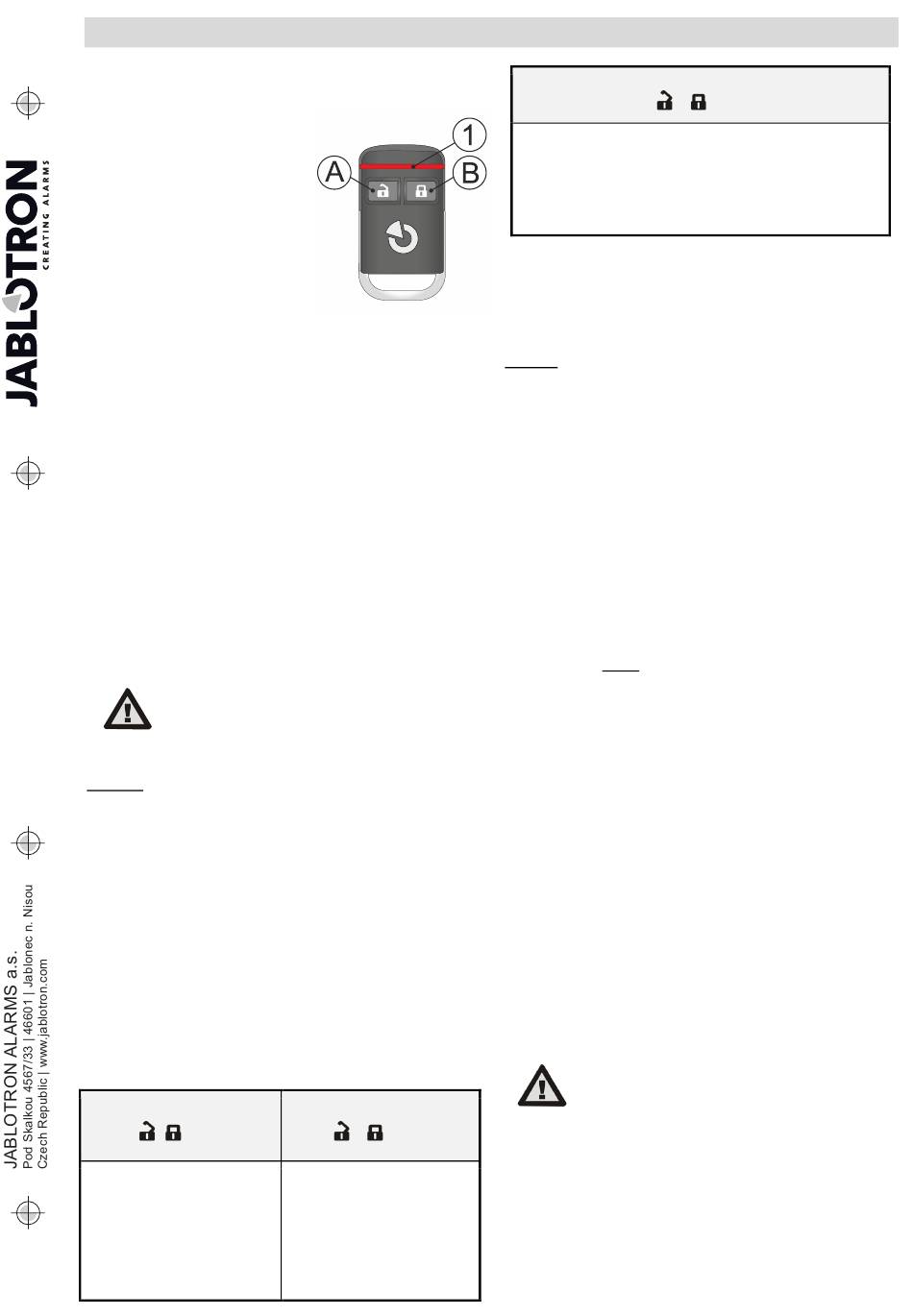

Abbildung: 1 – LED-Anzeige;
A, B – Tasten, Funktionen gemäß Tabelle 1.
Anmelden der Fernbedienung in einer Zentrale
Für die Funktion mit einer Zentrale muss ein Funkmodul JA-11xR in
der Zentrale installiert sein. Es belegt eine Position im System.
Die Fernbedienung kann bei einer beliebigen Anzahl an JABLOTRON
100+-Systemen angemeldet werden. Ein Tastenpaar kann mehrere
Bereiche gleichzeitig steuern (gemeinsame Steuerung) und den
aktuellen Status des Bereichs oder PG-Ausgangs anzeigen.
1. Die Zentrale muss im Errichtermodus sein.
2. Grundsätzliches Vorgehen:
a. Öffnen Sie F-Link, wählen Sie die erforderliche Position in der
Registerkarte Komponentenliste und starten Sie den Funk
Anmeldesignal senden.
b. Drücken Sie für die Übertragung des Anmeldungssignals
gleichzeitig die Tasten (A+B) und halten Sie sie mindestens 3 s
gedrückt (innerhalb dieser Zeit blinkt die gelbe LED schnell).
c. Nach 3 s wird das Anmeldungssignal gesendet und durch ein
langes Blinken der gelben LED bestätigt. Lassen Sie beide
Tasten los und verlassen Sie den Anmeldungsmodus.
Damit die Einstellungen der Fernbedienung
der Sicherheitsklasse 2
nutzen sie in F-Link die Registerkarte
Systemparameter
„Parameter gemäß
(siehe Installationshandbuch der Zentrale
JA-10xK).
Hinweise:
− Die Anmeldung der Fernbedienung im System ist durch die Eingabe
des Produktionscodes in F-Link möglich. Den Produktionscode finden
Sie auf dem Aufkleber mit Barcode auf der Batteriehalterung im
Inneren der Fernbedienung. Alle Stellen des Produktionscodes sind
erforderlich (zum Beispiel: 1400-00-0000-0001).
−
Wenn Sie die Fernbedienung aus dem System entfernen möchten
(beispielsweise, wenn jemand sie verloren hat), löschen Sie sie aus
der entsprechenden Adresse der Zentrale.
Einstellen der Eigenschaften
Führen Sie die Einstellung in der Registerkarte Komponentenliste in
F-Link durch. Klicken Sie auf die internen Einstellungen des JA-152J
MS II. Es erscheint automatisch ein Fenster, in dem Sie die folgenden
Parameter festlegen können:
Funktionen zuweisen: Legen Sie eine bestimmte Funktion für das
Tastenpaar A-B (klassischerweise
/Ausschalten bestimmter Geräte usw.) oder eine Funktion für die
einzelnen Tasten A, B (Toröffnung, Öffnen des Garagentors usw.) und
ein doppeltes Drücken der Fernbedienung fest. Siehe nachfolgende
Tabelle 1.
Reaktion für einzelne Taste
/
(A / B)
•
Keine Funktion (Taste nicht
verwendet)
•
PG kopieren
•
PG-Status ändern
•
Leiser Panikalarm ***)
•
Lauter Panikalarm ***)
•
Notruf
•
Bericht A, B, C, D
Zwei-Wege-Fernbedienung JA-152J MS II mit zwei Tasten
vieles
kann
entsprechen,
und die Option
EN-50131 Grad
Scharf-/Unscharfstellen,
Reaktion für doppeltes Drücken
+
(A + B)
•
Keine Funktion (Taste nicht
verwendet)
•
Status abrufen *)
•
PG kopieren **)
•
PG-Status ändern
•
Leiser Panikalarm ***)
•
Lauter Panikalarm ***)
•
Notruf
•
Bericht A, B, C, D
•
Unscharf / Scharf
•
Unscharf / Teilscharf
•
Unscharf / Teilscharf / Scharf
•
Unscharf / Scharf mit Bestätigung
•
Unscharf / Teilscharf mit Bestätigung
•
Unscharf / Teilscharf / Scharf mit Bestätigung
•
PG AUS / EIN
Tabelle 1. Tastenfunktionen – Überblick
Für jede für eine Taste der Fernbedienung ausgewählte Funktion
müssen der entsprechende PG oder die Bereiche, die gesteuert werden
oder Berichte erstellen sollen (Panikalarm usw.), ausgewählt werden. Für
die gemeinsame Steuerung mehrerer Bereiche wird nicht empfohlen,
einen gemeinsamen Bereich zu betreiben. Wählen Sie stattdessen den
gewünschten Bereich in den internen Einstellungen der Fernbedienung.
Hinweise:
Sobald eine Taste (mit aktivierter Funktion „PG kopieren") gedrückt
−
und gehalten wird, wird das Aktivierungssignal einmal pro Sekunde
übertragen. Die Funktion kann zur Verlängerung eines PG-
Ausgangs verwendet werden (für diesen PG muss die Funktion
„PG kopieren" aktiviert werden). Die maximale Länge der
beständigen Übertragung beträgt 1 Minute.
*) Falls es eine voreingestellte Funktion für das Tastenpaar A+B gibt
(typischerweise Bereich scharf-/unscharfschalten oder PG EIN /
AUS), löst diese Option ebenfalls die Option „Status abrufen" aus.
Wenn diese Option aktiviert ist, reagiert die Fernbedienung auf ein
doppeltes Drücken durch die Anzeige des aktuellen Status des
Bereichs oder PG.
**) Die Reaktion „PG kopieren" auf ein doppeltes Drücken kann nur für
den ausgewählten PG für einen 1-sekündigen Impuls verwendet
werden. Doppeltes Drücken der Tasten kann im Gegensatz zu
Einzeltasten kein wiederholtes 1-sekündiges Aktivierungssignal
senden.
***) Die Reaktionen der Tasten, die nicht unterstützt werden, wenn das
System konfiguriert ist, entsprechen Sicherheitsklasse 2.
Die Zentrale befolgt bei allen Funktionen in Bezug auf die
Scharfschaltung von
Systemparameter ausgewählte Option „Art der Scharfschaltung".
a. Für Scharfschaltungsarten „mit Bestätigung" (siehe Tabelle 1),
2"
für die Optionen
„Scharfschalten mit Bestätigung" kann das Drücken der Tasten
in einer 8-sekündigen Zeitraum wiederholt werden und der
Befehl wird ausgeführt.
b. Die Option
Scharfschaltung des Systems durch eine Fernbedienung
(Schlüsselanhänger), wenn ein beliebiger Bereich mit sofortiger
Reaktion aktiv ist. Um das System scharfzustellen, müssen alle
Bereiche / Melder im Standby-Modus sein.
Zugriffsreche übernehmen:
Zugriffsprivilegien eines
zeitbeschränkten Zugriff gemäß dem jeweiligen Benutzer werden die
individuellen Zugriffsrechte auf den zu kontrollierenden Bereich und
auch der beschränkte Zugriff auf einen Bereich, sofern eingestellt,
berücksichtigt. Werkseinstellung: deaktiviert.
Benutzeridentität übernehmen: Der ausgewählte Benutzer ist als
Quelle im Ereignisspeicher sichtbar. Werkseinstellung: deaktiviert.
Verzögerter Panikalarm: Gilt für Reaktionen wie Leiser Panikalarm
und Lauter Panikalarm. Die Verzögerung kann in einem Bereich
zwischen 5 und 240 s eingestellt werden. Der Abbruch des Panikalarms
Ein-
während einer laufenden Verzögerung ist durch wiederholtes Drücken
der festgelegten Taste möglich.
Die
gleichzeitig
Panikalarme).
Betrieb mit einem Mehrzweck-Relais (MZR)
Die Fernbedienung kann außerdem für ein Mehrzweck-Relais der
Serie AC-16x angemeldet werden, um ein Relais gemäß dem
voreingestellten Modus zu steuern. Jede Taste sollte mit einem anderen
Modus im MZR angemeldet werden. Eine Fernbedienung kann in
mehreren MZRs angemeldet werden, beispielsweise mit jeweils
unterschiedlichen Funktionen. Wenn Sie eine Fernbedienung in der
Zentrale und in einem MZR innerhalb des RF-Bereichs der Zentrale
anmelden, wählen Sie nicht die gleiche Tastenbelegung. Um einen
Schlüsselanhänger in einem MZR anzumelden, befolgen Sie die
Installationsanleitung des MZR.
1 / 2
Reaktion für Tastenpaar
-
(A - B)
Bereichen die in der
„Scharfschalten mit
„Keine ermöglicht
Scharfschaltung"
Bei der Übernahme
Benutzers für die Bereiche
Zentrale kann maximal
ausführen (für
Registerkarte
Hinweis" und
keine
der
und den
5 Timer
verzögerte
