Nussbaum WA 970 Einbauanweisung

Nussbaum WA 970 Einbauanweisung

System zur fahrwerk-analyse
Vorschau ausblenden Andere Handbücher für WA 970:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 6

Quicklinks

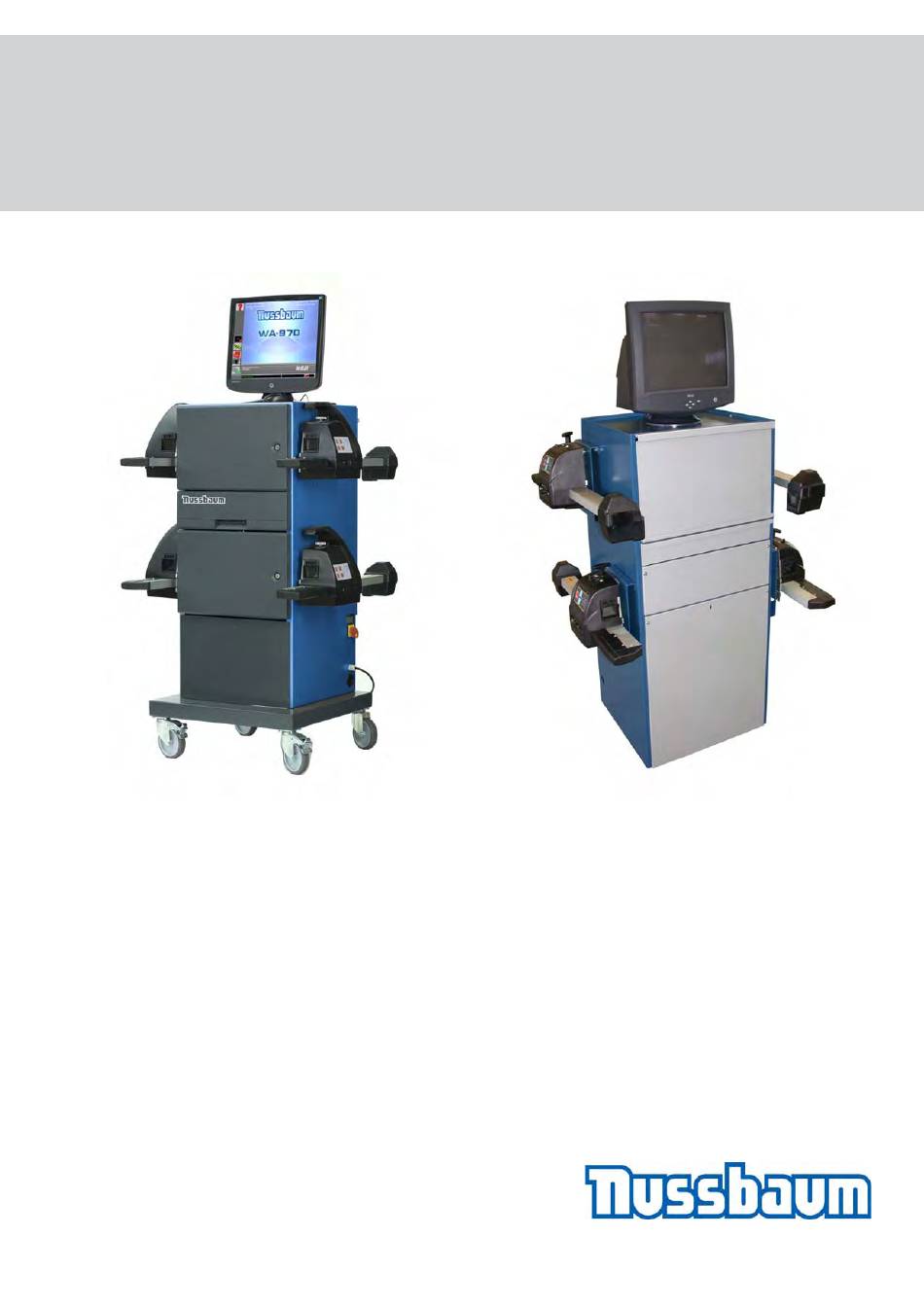

Einbauanweisung
Installation Instructions
Instructions de montage
System zur Fahrwerk-Analyse
System for wheel alignment
Système pour le contrôle de la géométrie des trains roulants
Sistema di misurazione dell'assetto
Sistema para el análisis del chasis
WA 950 / WA 970
WA 900 / WA 920 / WA 020
und S-Ausführungen / and S versions / et versions S / e versioni S / y modelos S
Instrucciones de montaje
Instrucciones de montaje
Istruzioni di montaggio
Istruzioni per l'installazione

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nussbaum WA 970

Inhaltszusammenfassung für Nussbaum WA 970

  • Seite 1 Sistema di misurazione dell’assetto Sistema para el análisis del chasis WA 950 / WA 970 WA 900 / WA 920 / WA 020 und S-Ausführungen / and S versions / et versions S / e versioni S / y modelos S...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: Seite Contents: Page Wichtige Informationen zu WA 950, 970 Important Information to WA 950 / WA 970 1. 1 Allgemeines Lieferumfang 0 986 400 A00N bzw. 0 986 400 A01N 6 1. 1 General Zusammenbau Scope of supply 0 986 400 A00N and 0 986 400 A01N...
  • Seite 5 Deutsch 1 689 978 435N 08.12.08...

  • Seite 6: Wichtige Informationen Zu Wa

    Sehr geehrter Kunde, Vor Beginn der Arbeiten muss die Spannungszuführung abgeschaltet und gegen unbeabsichtigtes Wiederein- das Fahrwerk-Vermessungsgerät WA 950 / WA 970 unter- schalten gesichert werden. scheidet sich von der folgenden Anleitung in folgenden Die Montage des WA 9xx Fahrwagen darf aus Sicher- Punkten: heitsgründen nur mit einer Hilfskraft durchgeführt wer-...

  • Seite 7: Die Einzelnen Komponenten

    Die einzelnen Komponenten Bildschirm17" 0 986 400 U14N Einbauanleitung 1 689 978 439N liegt dem Bildschirm bei. Lenkradfeststeller 1 987 009 A17N Verhindert ungewollte Lenkbewegungen bei den Arbeiten an den Vorderrädern. Sie werden im Programmverlauf aufgefordert den Lenkradfest- steller anzuwenden. Bild 4: Bildschirm 17"...

  • Seite 8: Satz Kabel-Messköpfe Wa 900 1 987 009 A19N

    Satz Kabel-Messköpfe WA 900 1 987 009 A19N Satz Funk-Messköpfe WA 920/020 1 987 009 A14N Lieferumfang Lieferumfang - 2 x Messkabel mit 4,5m Länge - 2 x Messkabel mit 4,5m Länge - 2 x Messkabel mit 6,0m Länge - 2 x Messkabel mit 6,0m Länge - 4 x Messköpfe (Bild 7 bis 10) - 4 x Messköpfe (Bild 11 bis 14) Hängen Sie die Messköpfe an die dafür vorgesehenen Halterun-...

  • Seite 9: Pc-Rechnereinheit 0 986 400 U13N

    Allgemeines Messkopf HR WA 920 / 020 1 987 009 AT4N Anschluss Nach der Montage der PC-Einheit, des Protokolldruckers und des Bildschirms, entsprechend den Einbauanleitungen, ist das Achsmesssystem einsatzbereit. Das Netzspannungskabel an Bild 14: Messkopf HR eine abgesicherte Versorgungsleitung anschließen. PC-Rechnereinheit 0 986 400 U13N Eine Übersicht über die nötigen Verbindungsleitungen finden Sie im Anhang A.

  • Seite 10: Arbeiten Mit Dem Achsmesssystem

    Arbeiten mit dem Achsmesssystem Nach erfolgter Sprachauswahl erscheint der "Willkommen" Bild- Schalten Sie nun die Anlage am Hauptschalter und die einzelnen schirm. Betätigen Sie den Button "Weiter". Die Dateien werden Geräte an ihren Netzschaltern ein. In der Einbauanleitung für den auf Ihren PC installiert.

  • Seite 11: Wartungshinweise

    Mit den Pfeiltasten treffen Sie folgende Auswahl: Um den Sensor Typ einzustellen, gehen Sie wie folgt vor, wobei Sie je nach Programmversion und Freischaltungen weitere Knöp- WA 900: "Kabelsensor 1.1" WA 920: "Funksensor" fe als die hier gezeigten sehen: Bestätigen Sie die Auswahl mit der Eingabetaste (E). Nachdem das Programm gestartet wurde sehen Sie den Start- Bildschirm.

  • Seite 12: Sonderzubehör

    - Die Dreh- und Schiebeplatten müssen stets sauber sein und Satz Spoileradapter 1 987 009 A03N dürfen nicht geölt bzw. geschmiert werden. Lieferumfang: - 2 x Spoileradapter - 1 x Inbusschlüssel 4mm D) (Bild 34). Sonderzubehör Montage: 1. Entfernen Sie, auf der Rückseite des Spannhalters, die beiden Satz Drehteller, mechanisch 1 987 009 A00N/ A42N Inbusschrauben der Steckachse A) (Bild 33).

  • Seite 13: Spannhalter, Selbszentrierend 1 987 009 A09N

    Kalibrierstand 1 987 009 A10N Lieferumfang: - 1 x Kalibrierrahmen A) (Bild 39) - 3 x Standfüsse B) (Bild 39) - 2 x Wasserwaage C) (Bild 39) - 2 x Adapter D) (Bild 39) Montage: - Nehmen Sie den Kalibrierrahmen A) (Bild 39) vorsichtig aus dem Karton heraus und legen ihn auf eine feste Oberfläche.

  • Seite 14: Kalibrier-Spiegelsatz 1 987 009 A18N

    Achten Sie bei der Bestückung des Kalibrierrahmens Adapterkit BMW/MB 4-Loch 1 987 009 A05N darauf, dass dieser nicht durch einseitige Montage der Lieferumfang: Messköpfe das Übergewicht erlangt und umkippt. - 4 x Adapterscheiben für 4-Lochfelgen Die Messköpfe könnten dadurch beschädigt werden. - 12 x Schrauben M5x10 - Nach Beenden des Kalibriervorganges den Kalibrierrahmen an Montage:...

  • Seite 15: Adapterkit Smart 3-Loch 1 987 009 A20N

    4.10 Adapterkit SMART 3-Loch 1 987 009 A20N 4.12 Programmupgrades Lieferumfang: Die mitgelieferte SmartCard in den dafür vorgesehenen Slot des - 4 x Adapterscheibe für 3-Lochfelgen USB-Interfaces (Bild 49) einschieben. Beim Einführen der Karte - 8 x Schrauben M5x10 ist darauf zu Achten, dass die Kontakte zuerst in das Lesegerät eingeführt werden.

  • Seite 16: Mercedes-Ablauf

    4.13 Mercedes-Ablauf Stellen Sie in 'Achsvermessungsprozeduren' den Punkt 'Mess- Neben der Installation der Freischaltungs-Smartcard 1 987 009 platz-Kontroll-System' auf 'Ja', dann wird Ihnen jeweils zum Start AS3N ist in jedem Fall ein ROMESS-Neigungswinkelgeber (z.B. des Achsmessprogramms automatisch eine Vergleichsmessung 1 987 009 A52N oder 1 987 009 A63N) erforderlich. Die Daten, eingeblendet, bei denen die Spur-Sturz-Werte der an der Hebe- die dieses Gerät liefert, können vom Programm eingelesen wer- bühne befestigten Messköpfe angezeigt werden.

  • Seite 17: Lkw- Achsvermessung

    Nachrüstsatz 1 987 009 A37N (Funk) 4.15 LKW- Achsvermessung bzw. 1 987 009 A50N (Kabel) Zuerst ist die Smartcard 1 987 009 AU0N als sekundäre Smart- card einzusetzen und die Upgrade-Funktion auszuführen. Allgemeines Der Nachrüstsatz kann beispielsweise in vorhandene Anzeige- schränke der NTS 5xx ab FD: 01/2001und einem Softwarestand V3.70 und jünger eingebaut werden.

  • Seite 18: Montage

    Montage: Das COM- und USB-Kabel des Elektrobleches noch Vor dem Arbeiten im und am Schaltschrank der NTS 5xx nicht am PC anschließen. Lediglich den Netzstecker Prüfstraße ist dieser vom Netz zu trennen und der einstecken. Hauptschalter Stromlos zu machen (Hauptstecker zie- hen) und gegen Wiedereinschalten zu sichern.
  • Seite 19 i Halten Sie einen Messkopf zusammen mit dem Messkopf- 6) Messkopfhalter am Anzeigeschrank befestigen halter an den Fahrwagen um die Position zu bestimmen an Zuerst Kabeldurchführungstülle Ø 21mm an der Bohrung welcher der Messkopfhalter am Fahrwagen montiert werden anbringen, die Ladekabel durch die Bohrung führen und am soll.
  • Seite 20 Sie befinden sich auf dem Startbildschirm. Beginnend auf der Startseite klicken Sie: Service Programs (Dienstprogramme), Wie auch beim Setup der Achsmess-Software ist diese Password „nussbaum“ eingeben und Enter Sprachauswahl nur für den eigentlichen Setup-Prozess. drücken. After Sales Service (Technischer Kunden-...
  • Seite 21 Wählen Sie Sensor Heads (Messköpfe), Type of Sensors (Sensortypen), Radio De- vice (Funk-Sensoren) an (die Auswahl wird dann rot angezeigt). System, Select Alt+Tab (Bestätige Alt+ Tab), Enabled (Aktiviert), Password: „ALTTAB“ eingeben und bestätigen. Somit kann über Windows Tastenkombination „Alt“ und „Tab“ zwischen laufenden Pro- grammen gewechselt bzw.
  • Seite 22 08.12.08 1 689 978 435N...
  • Seite 23 English 1 689 978 435N 08.12.08...
  • Seite 41 Français 1 689 978 435N 08.12.08...
  • Seite 58 08.12.08 1 689 978 435N...
  • Seite 59 Italiano 1 689 978 435N 08.12.08...
  • Seite 76 08.12.08 1 689 978 435N...
  • Seite 77 Español 1 689 978 435N 08.12.08...

  • Seite 94: Anhang A: Komponentenplan

    Anhang A: Komponentenplan 1312 0240 08.12.08 1 689 978 435N...
  • Seite 95 1 689 978 435N 08.12.08...
