ETG LDO AC 2.2 Betriebsanleitung Seite 15

– 11 – Der Türantrieb ist jetzt mit den werkseitig voreingestellten Parametern funktionsfähig. Diese
Parameter können verändert werden. Zur Einstellung der gewünschten Fahreigenschaften dient
die Parametrierung (siehe Kapitel 5 „Parametrierung", Seite 16).
– 12 – Zuletzt erfolgt der Anschluss der Steuersignalleitungen der Aufzugsteuerung an die
Steuersignaleingänge X6 (Bild 4-3).
Der Anschluss der Steuersignalleitungen hat unter Beachtung des Datenblatts
ETG-LDO AC 2.2-002.001 „Steuerein- und Ausgänge, Geberanschluß" zu erfolgen.

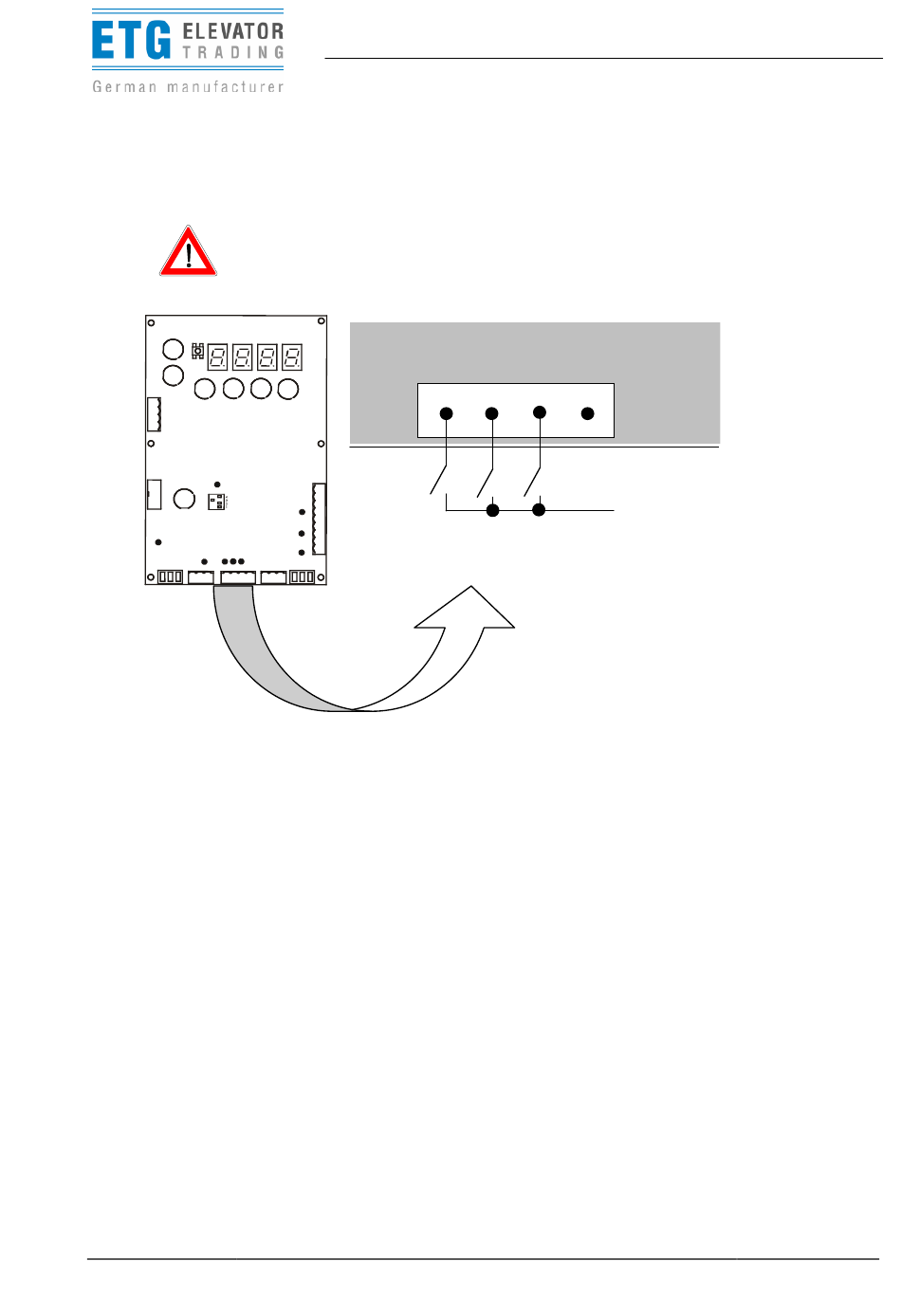

Bild 4-3
Technische Dokumentation
Betriebsanleitung
DRÄ SCHL ÖFF GND
X6
Drängeln
Schließen
Steuersignaleingänge
Montage und Installation
+24V
Öffnen
LDO AC 2.2
Türantrieb
Seite 15 von 28
