SATEL
2.1 Beschreibung der Elektronikplatine
Erläuterung zur Abbildung 3:
1 - Gruppe von DIP-Schaltern zur Einstellung einer individuellen Adresse und der Anzahl
von virtuellen Ausgängen (siehe: DIP-S
2 - Diode LED STATUS zur Anzeige:
− Diode blinkt – Datenaustausch mit der Zentrale;
− Diode leuchtet – keine Kommunikation mit der Zentrale.
3 - männliche Buchse DB-9 (Port RS-232) zum Anschluss des Moduls an den
Busankoppler (BCU – Bus Coupling Unit) mit Hilfe des mitgelieferten Kabels.
Beschreibung der Klemmen:
TMP
- Eingang der Sabotageschleife (NC) – wenn es nicht belegt ist, soll mit der Masse
kurzgeschlossen werden.
COM
- Masse.
CK
- Uhr.
DT
- Daten.
+12V
- Stromversorgungseingang.
2.2 DIP-Schalter
Nummer des Schalters
Zahlenwert
Tabelle 1. Die Zahlenwerte, die den auf ON eingestellten Schaltern entsprechen (dem auf

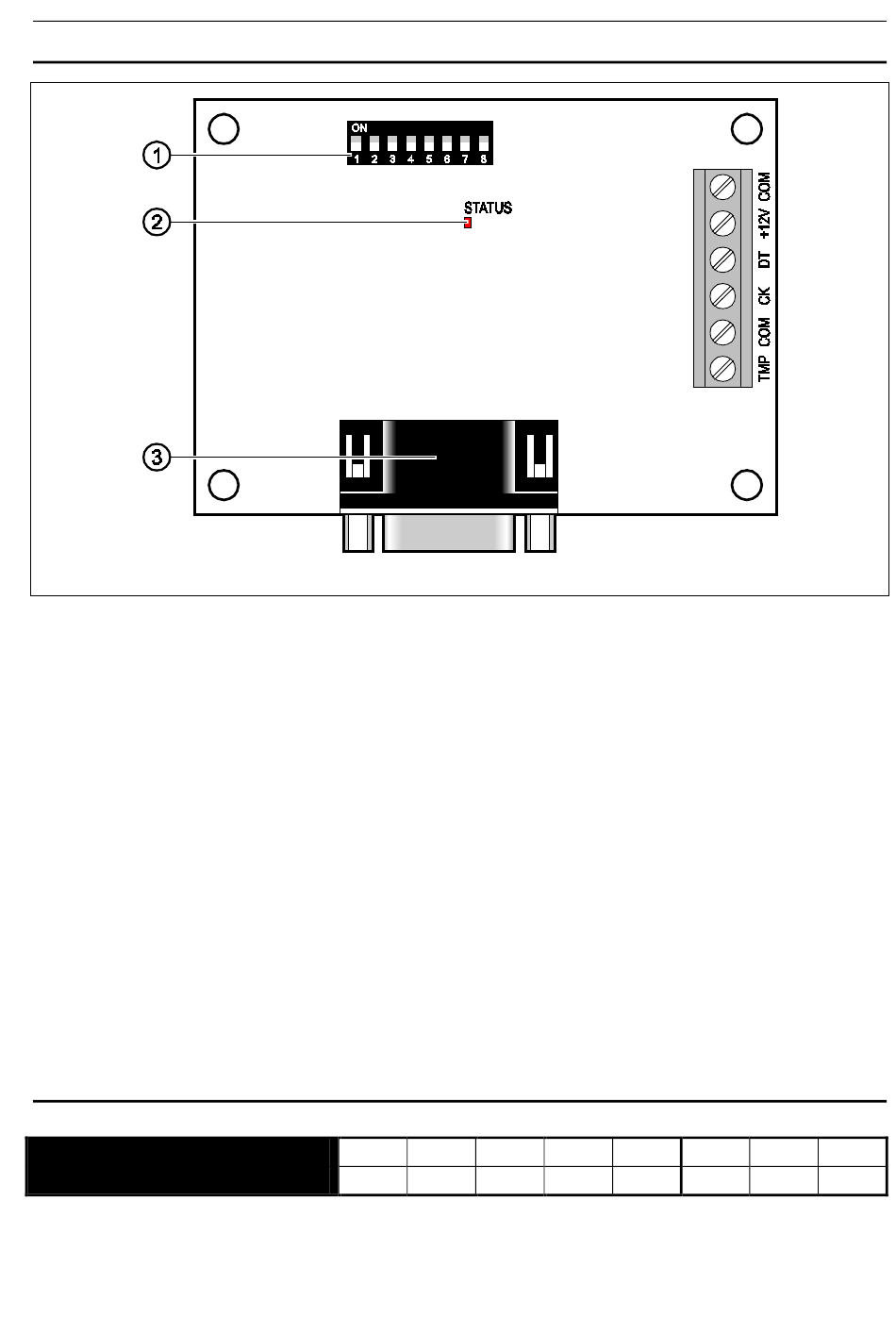

Abb. 3. Elektronikplatine des INT-KNX Moduls.
1
1
OFF eingestellten Schalter entspricht der Wert 0).
INT-KNX
).
CHALTER
2
3
4
2
4
8
5
6
7
16
1
2
3
8
4
