Rückseite; Bedienung; Arbeitsmodus - Botex Dr-Pro Rack Bedienungsanleitung

9. Memory 1~8 Knopf
Wird benutzt um den Speicherplatz abzurufen und abzuspielen im Manual Mode
10. PLAY/PAUSE/STOP Knöpfe
Hier können sie im Manual Modus das Program bedienen.
11. Black out Knopf
Schaltet im Manual Modus das DMX Signal ab.

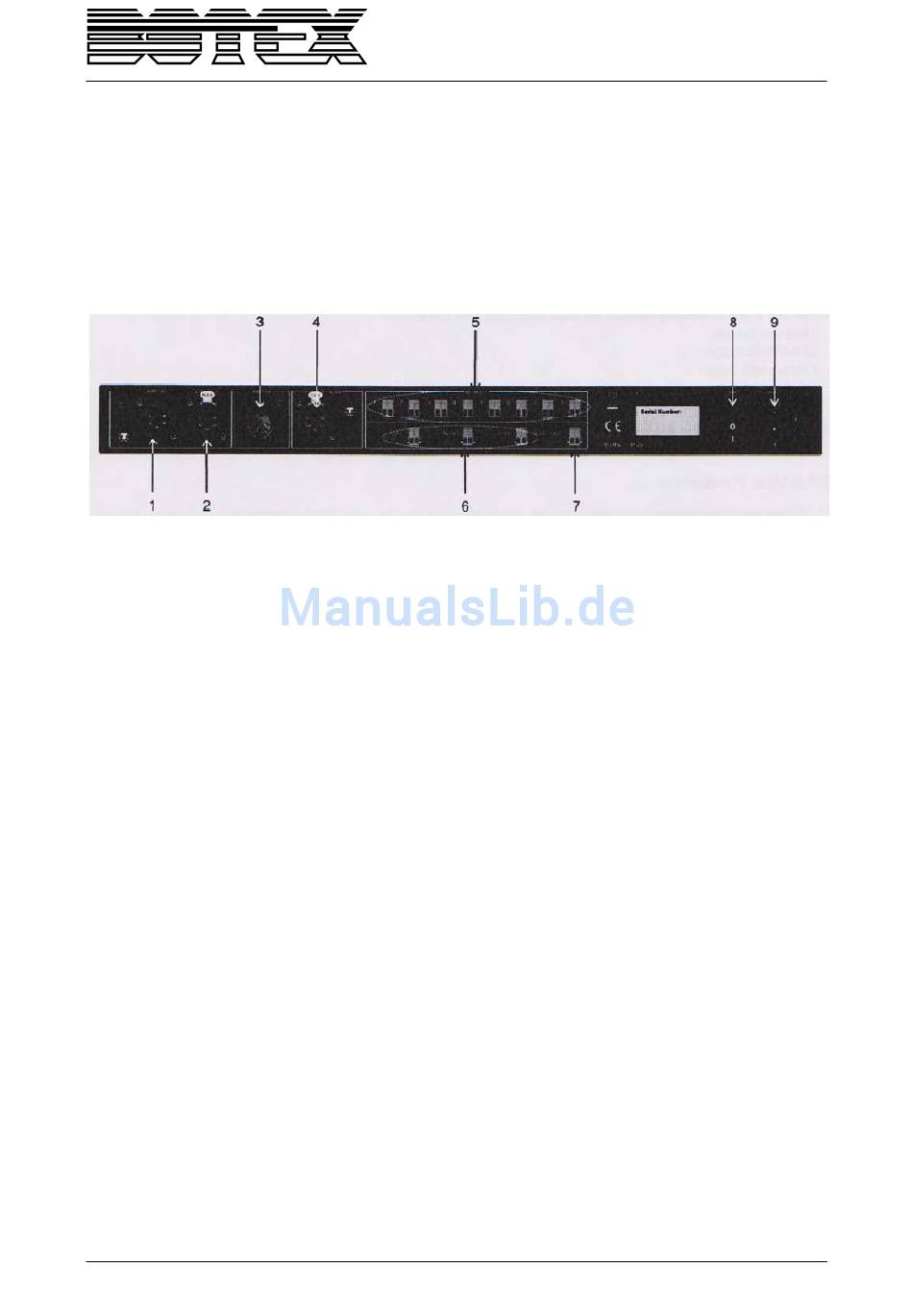

5.2. Rückseite
1. DMX IN
Hier können sie das externe DMX Signal einstecken
2. DMX Out
Hier wird das DMX Signal zu den Geräten gesendet
3. Midi IN Port
Eingang Mid Time
4. SMPTE IN Port
Eingang SMPTE Time
5. Memory 1~8 Kontaktschleifen Punkt
Hier können sie über potentialfreie Kontakte die Memorys 1 bis 8 anwählen.
6. PLAY/PAUSE/STOP Kontaktschleifen Punkt
Hier können sie über potentialfreie Kontakte die PLAY/PAUSE/STOP Tasten anwählen.
7. Blackout Kontaktschleifen Punkt
Hier können sie über potentialfreie Kontakte die Blackout Taste anwählen.
8. ON OFF Schalter
Ein- bzw Ausschalter des Gerätes
9. DC In
Hier wird das Netzteil mit DC9V~12V angeschlossen.

6. Bedienung

6.1. Arbeitsmodus

Es gibt insgesamt 5 verschiedene Arbeitsmodi:
1. Manual Control
2. Real-Time Trigger
3. Time Code Trigger
4. External DMX Trigger
5. DMX Monitor
6 / 11
