Anbringung des Verbindungskabels am MobileView 2711T-
Terminal
Das Verbindungskabel kann für die rechts- oder linksseitige Bedienung an
der rechten oder linken Seite des MobileView 2711T-Terminals angebracht
werden.
Ab Werk ist der Kabelanschluss des MobileView 2711T-Terminals für die
WICHTIG
Bedienung mit der rechten Hand geöffnet. Weitere Informationen finden
Sie unter
Bringen Sie das Verbindungskabel mit folgenden Werkzeugen an.
• 19-mm-Schraubenschlüssel (Gabel- oder Mutternschlüssel)
• Torx-Schraubendreher T10
• 8-mm-Inbusschlüssel
Führen Sie folgende Schritte durch, um das Kabel anzubringen.
1. Entscheiden Sie, an welchem Anschluss des Terminals das Kabel
angebracht werden soll, siehe

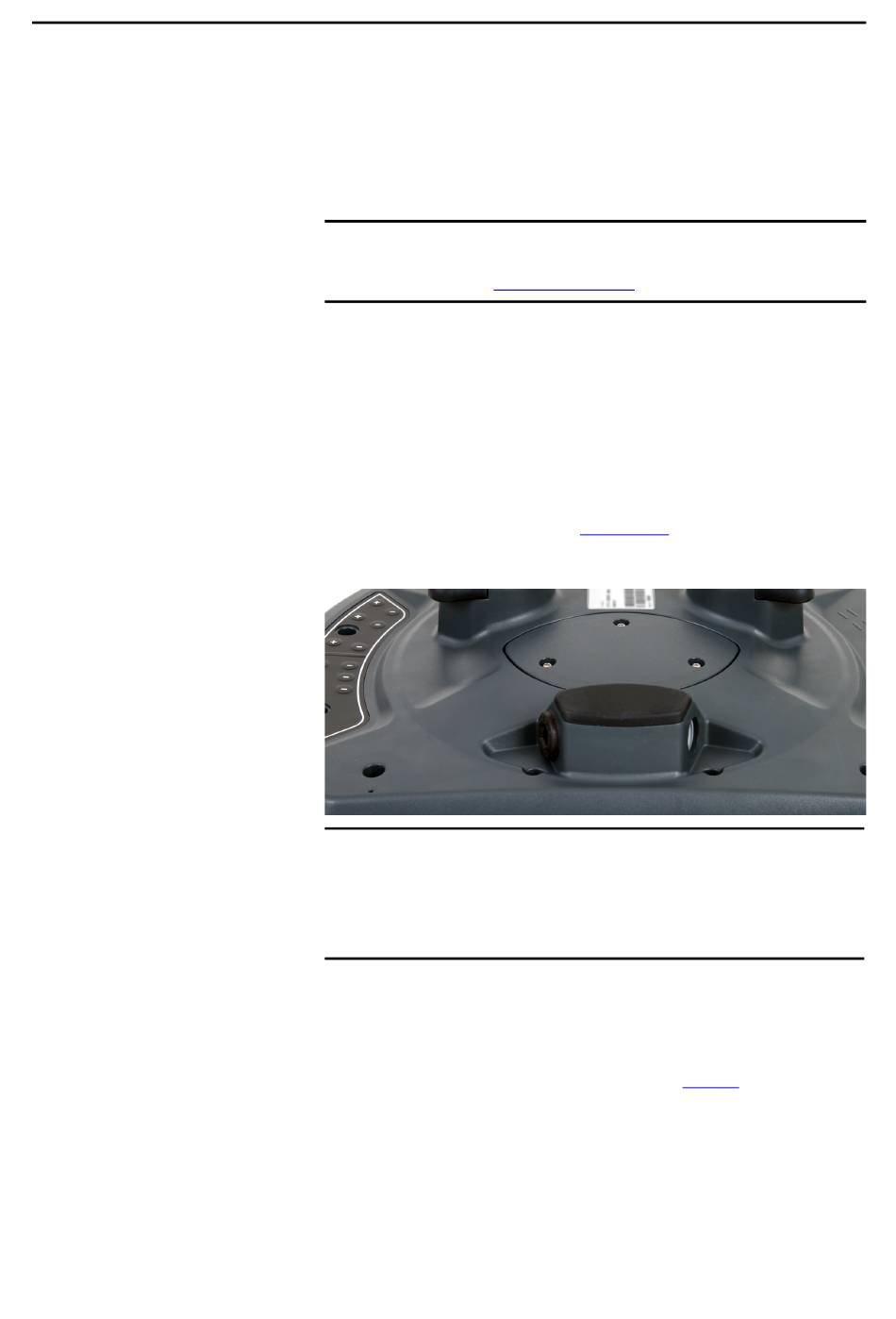

Abbildung 4 - Kabelanschlüsse am MobileView 2711T-Terminal
Kabelanschluss
mit Inbus-Schraube
Ab Werk ist der obige Kabelanschluss des MobileView 2711T-Terminals für
WICHTIG
die Bedienung mit der rechten Hand geöffnet.
Wenn das Kabel an diesen Port angeschlossen ist, können Sie das Terminal
mit links halten, den Zustimmtaster mit der linken Hand bedienen und den
Touchscreen des Terminals mit der rechten Hand.
2. Entfernen Sie für die linksseitige Bedienung den Steckverbinder mit
einem 8-mm-Inbusschlüssel.
Legen Sie den Steckverbinder beiseite.
3. Nehmen Sie die Rückabdeckung ab, wie auf
Rockwell Automation-Publikation 2711T-UM001A-DE-P – Mai 2015
Abbildung 4 auf Seite 21.
Abbildung 4.
Rückabdeckung
Betrieb Kapitel 3
Kabelanschluss mit
offenem Port
(Lieferzustand).
Seite 19 beschrieben.
21
