Aufbau der Platine

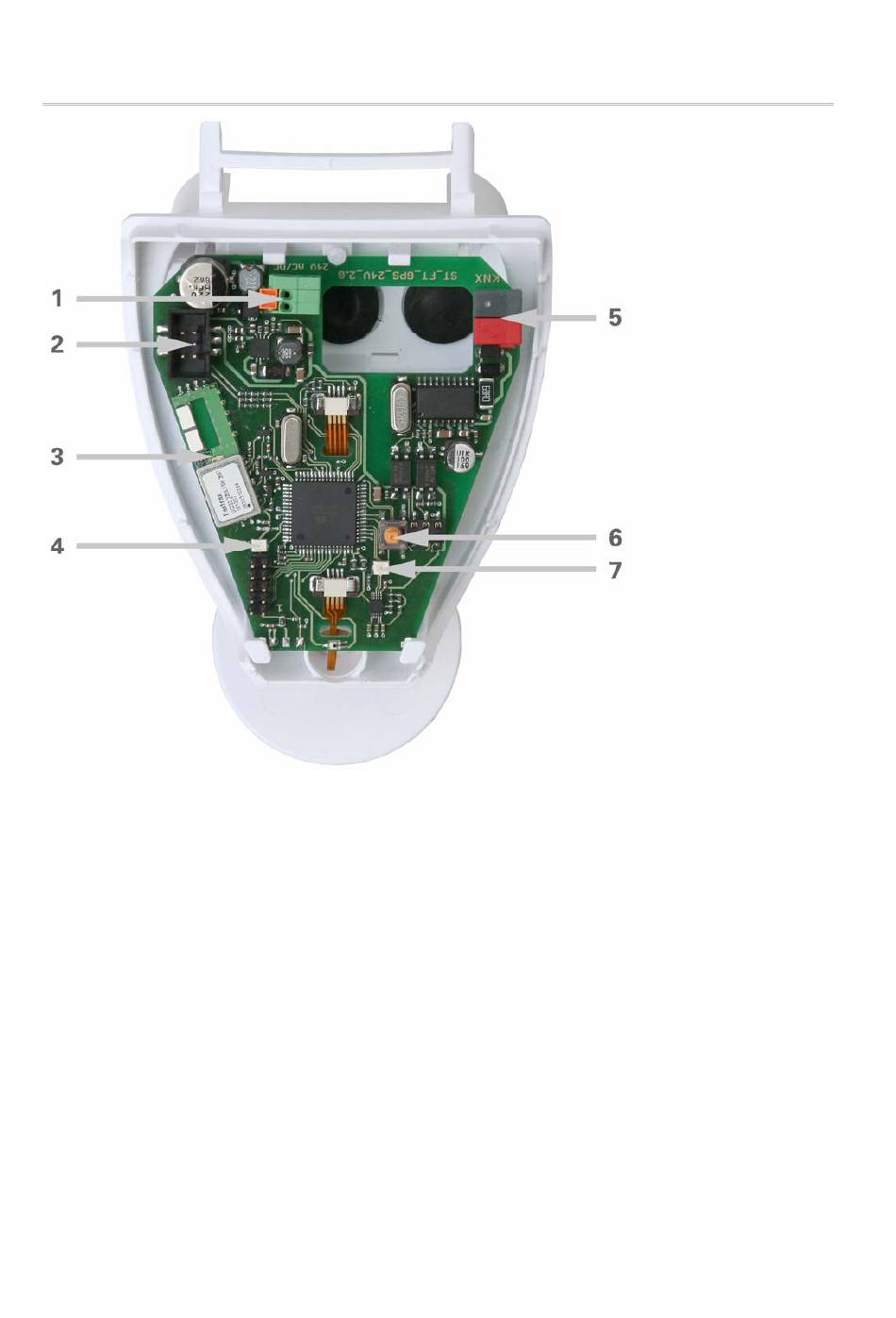

Abb. 1
1 Federkraftklemme Hilfsspannung, geeignet für Massivleiter bis 1,5 mm² oder
feindrahtige Leiter
2 Steckplatz für Kabelverbindung zum Niederschlagssensor im Gehäusedeckel
3 GPS-Antenne
4 Signal-LED
5 KNX-Klemme +/-
6 Programmier-Taster zum Einlernen des Geräts
7 Programmier-LED
