MENU SORTIE: permet de programmer le signal en sortie du D-MATRIX 8T pour la distribution.
-Standard du signal en sortie:
-
MUX 1, MUX 2, MUX 3, MUX 4, MUX5, MUX6, MUX7 est MUX8: permet de choisir le MUX en
sortie à configurer en programmant les sous-menus relatifs.
CONFIGURATION: permet de programmer tous les paramètres des MUX en sortie.
MODO: permet d'activer le MUX choisi ; en programmant le paramètre sur OFF le MUX est éteint.
Les multiplex en sortie sont regroupés en 2 groupes de 4 multiplex (QUAD) et ils peuvent être activés
dans la manière suivante : entièrement (tous les mux, QUAD), à moitié (MUX 1 et MUX2, TWIN) ou pour
un quart (seulement MUX1, SINGLE).
Faire le même pour le deuxième groupe composé de MUX5, MUX6, MUX7 et MUX8
CANAL DE SORTIE:
CANAL DE SORTIE: permet de programmer le canal de sortie où le MUX sera remodulé ; ce
paramètre modifie automatiquement la valeur du canal des MUX adjacents, dans le même quartet.
Exemple en remodulant le MUX 1 dans le canal E21, les MUX 2, 3 et 4 seront remodulés respecti
vement dans les canaux E22, E23 et E24
PAYS: permet de choisir la canalisation relative au Pays d'installation;
FREQ. SORTIE:
FREQUENCE (MHz): permet de programmer le fréquence de sortie où le MUX sera remodulé;
ce paramètre modifie automatiquement la valeur de la fréquence des Multiplex dans le même
groupe;
BANDE PASSANTE: permet de choisir la largeur de la bande parmi les choix possibles : 7 MHz,
8 MHz et 6MHz ; ce paramètre modifie automatiquement la valeur de la largeur de la bande des
MUX adjacents, dans le même groupe
FEC: permet de programmer le paramètre relatif au FEC (/Forward Error Connection) parmi les choix
possibles (1/2, 2/3, ¾, 5/6, 7/8);
INT. DE GARDE: permet de programmer l'intervalle de garde parmi les choix possibles (1/4, 1/8, 1/16,
1/32);
N. PORTEUSES: Afficher le nombre de porteurs de la sortie du signal DVB-T (seulement 2K).

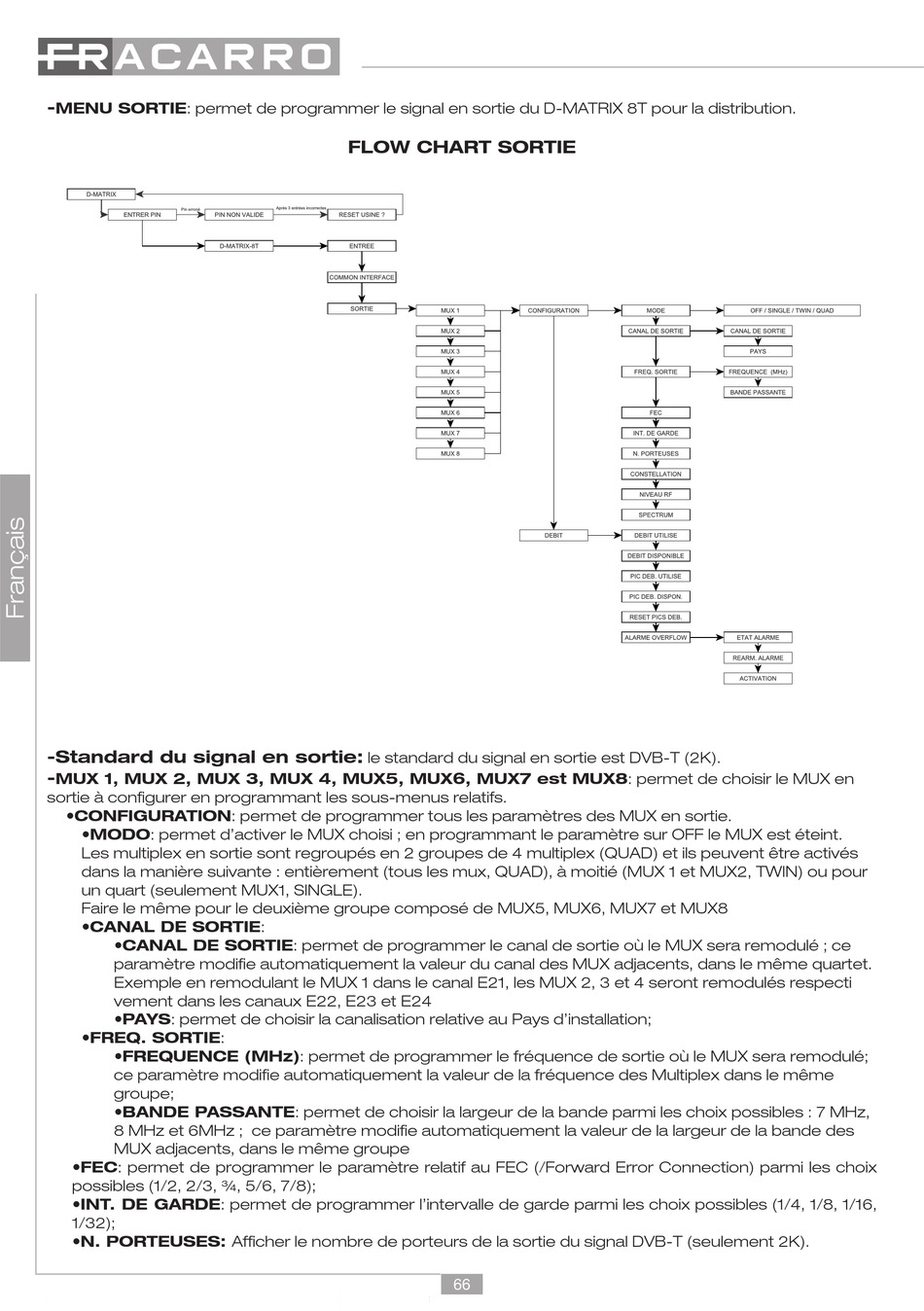

FLOW CHART SORTIE
le standard du signal en sortie est DVB-T (2K).
