5.2.4 KONFIGURATION DES AUSGANGS-SIGNALMULTIPLEX

Klickt man im Menü „KONFIGURATION AUSGANG" auf KONFIGURATION -> AUSGANG -> MUX 1 / MUX 2 /
MUX 3 / MUX 4 / MUX 5 / MUX 6 / MUX 7 / MUX 8 gelangt man auf die Konfigurationsseite der Signalmulti-
plexe im Ausgang, die gemäß dem Standard DVB-T remoduliert wurden.

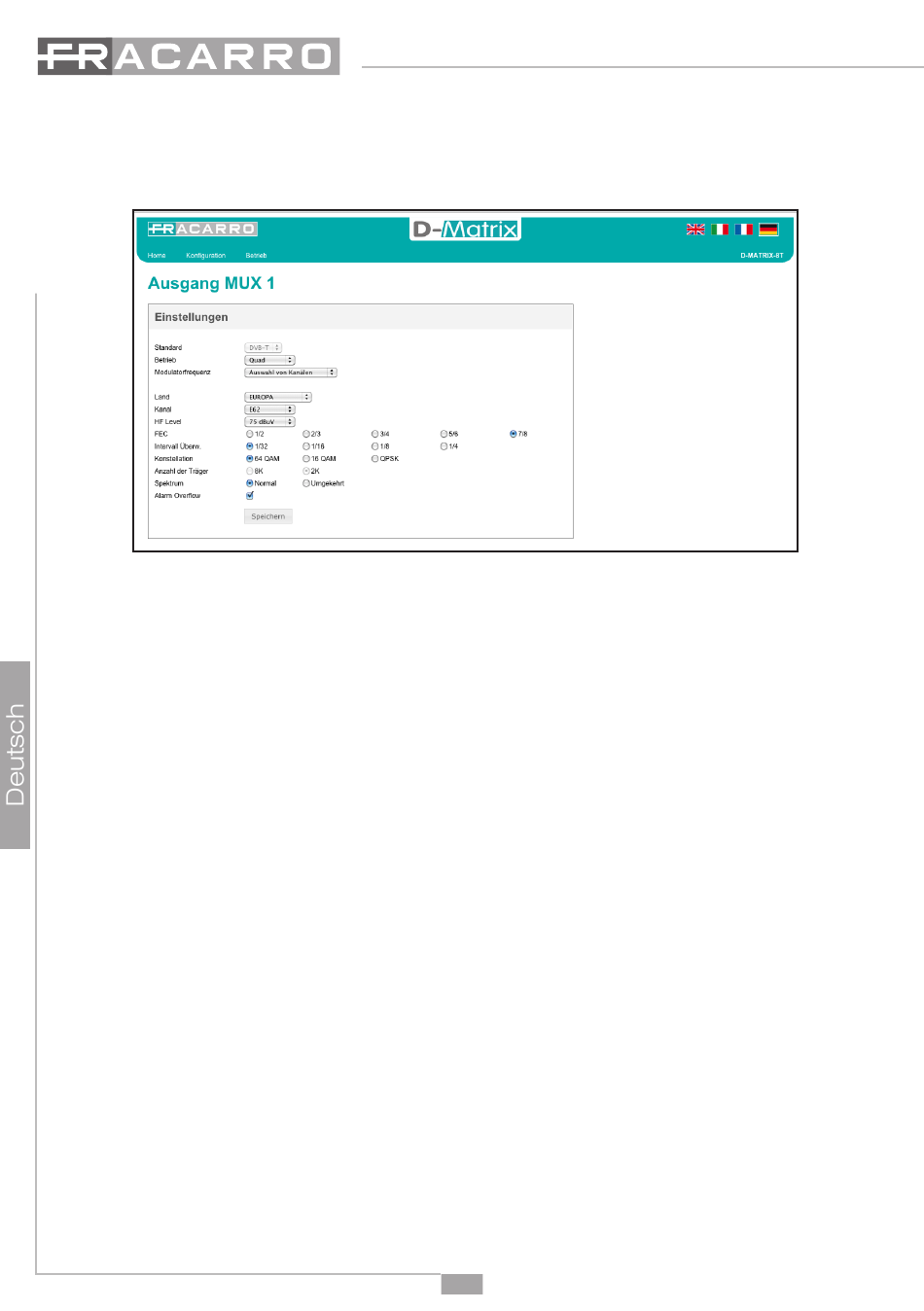

Fig. 8
Zuerst muss der einzusetzende Modulationsstandard angegeben werden (DVB-T nicht veränderbar).
Die Ausgangsfrequenz des Signalmultiplex kann verändert werden: nach Frequenz (MHz) durch Eingabe der
Frequenz und der Bandbreite, oder nach Kanal durch Eingabe der Kanalnummer entsprechend der für die
verschiedenen Länder vorgesehenen Standard-Kanalisierungen.
Der Modus der Signalmultiplexe im Ausgang ermöglicht die Aktivierung (einzeln im Modus TWIN in Zweier-
gruppen oder im Modus QUAD in Vierergruppen).
HINWEIS: Die Signalmultiplexe im Ausgang sind nicht unabhängig, sondern in derselben Gruppe durch die
folgenden Parameter verbunden: Ausgangsfrequenz, Bandbreite und Ausganspegel. Wenn diese Parameter
in einem Multiplex verändert werden, wird sofort auch die Einstellung für die Signalmultiplexe derselben Grup-
pe verändert. Die 2 Gruppen sind so unterteilt: MUX1-MUX2-MUX3-MUX4 und MUX5-MUX6-MUX7-MUX8.
Der RF-Pegel ermöglicht die Einstellung der Ausgangsleistung in dBuV, innerhalb technischen Bestimmung
(75 - 95 dbuV).
Anschließend folgen einige Parameter, die vom eingesetzten Modulationsstandard abhängig sind.
FEC (1/2 ,2/3, 3/4, 5/6, 7/8), Guard-Intervall (1/4,1/8,1/16,1/32), Konstellation (QPSK,16QAM e 64QAM), An-
zahl der Träger (8K, 2K), Spektrum (normal oder umgekehrt).
Die Box „Overflow-Alarm" gibt an, ob dem Benutzer ein Band-Overflow durch Einschalten der LED auf der
Unterseite angezeigt werden soll oder nicht.
HINWEIS: Um die Änderungen wirksam zu machen, müssen Sie die Taste „Speichern" anklicken.
