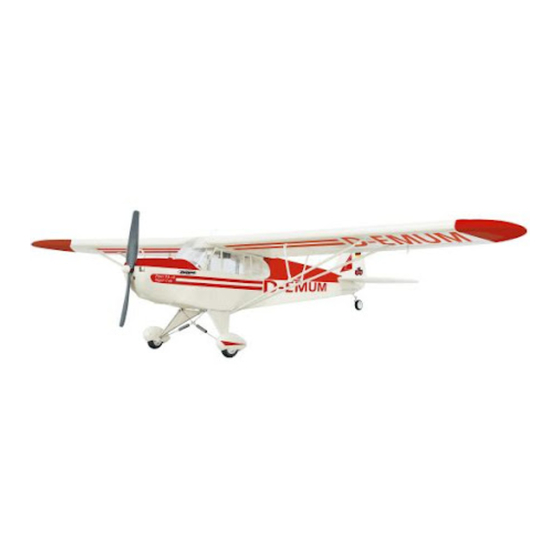

Piper PA-18 Super Cup
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
00 7080 ARF
Art.-Nr.
00 7081 RTF
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jamara Piper PA-18 Super Cup
Inhaltszusammenfassung für Jamara Piper PA-18 Super Cup
- Seite 1 Piper PA-18 Super Cup Gebrauchsanleitung 00 7080 ARF Art.-Nr. Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut 00 7081 RTF auf! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren!
-
Seite 2: Inhaltsverzeichnis
Beschädigungen. ausgeschlossen. - Achten Sie darauf, dass nur ein intaktes Modell zum Wenn die Piper PA-18 Super Cup das erste ferngesteuerte Einsatz kommt. Flugzeug ist, das Sie bauen und im Flug einsetzen wollen, - Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen,... -
Seite 3: Empfohlenes Zubehör
Empfohlenes Zubehör Fernsteuerung CX 2,4 Ghz Gas links Art.-Nr. 06 1110 Akku 1x LipoStar 1300mAh 3S Art.-Nr. 14 1772 Lieferumfang 1 Rumpf 3 Tragfläche 6 Fahrwerk 2 Batteriefachabdeckung 4 Höhenleitwerk 7 Zubehör zur Fahrwerksbefestigung 5 Seitenleitwerk 10 11 8 Luftschraube 12 Tragflächenstreben 14 Antenne 9 Muttern... -
Seite 4: Fertigstellung Des Rumpfes
Fertigstellung des Rumpfes Legen Sie sich die folgenden Komponenten des Rumpfes für die Montage bereit. Rumpf Rechtes und linkes Fahrwerk beide Tragflächenstreben 2 x Schrauben M2,0 x 16 mm Montagesatz für Fahrwerk Luftschraube Unterlegscheibe Spinner 2 x M3 Stoppmuttern Bild 1 Bild 2 Bringen Sie das rechte und das linke Fahrwerk am Rumpf an. - Seite 5 Fertigstellung des Rumpfes Bild 5 Bild 3 Bild 4 Danach montieren Sie die Flächenstre- Bild 6 ben und das Fahrwerk mit den M2 x 16 Schrauben (siehe Bild 3 bis 6). Stellen Sie sicher, dass die Flächenstreben nicht blockiert sind (Bild 7). Bild 7 Bild 8 Bild 9...
-
Seite 6: Fertigstellung Der Leitwerke
Fertigstellung der Leitwerke Legen Sie sich die Leitwerke und die An- lenkungen zu recht Führung für Höhenruderanlenkung Führung für Seitenruderanlenkung Bild 1 Bild 2 Bild 3 Führung für Höhenruderanlenkung Höhenruderservo Führung für Seitenruderanlenkung Bild 4 Bild 5 Bild 6 Fädeln Sie das Z-förmige Ende der Höhenruderschubstange in das Ruderhorn ein (Bild 1). Schieben Sie das andere Ende in das Führungsröhrchen am Heck (Bild 2 bis 4) und hängen es am Höhenruderservo ein (Bild 5). - Seite 7 Fertigstellung der Leitwerke Bild 13 Bild 11 Bild 12 Danach hängen Sie die Schubstange am Seitenruderservo, bzw. am Servohebel ein (Bild 10). Im Bild 11 ist dargestellt wie das Seitenruder am Rumpf angebracht wird. Stellen Sie bei der Montage sicher, dass die Anlenkung für das Spornrad richtig angebracht ist (siehe Bild 12 und 13).
-
Seite 8: Fertigstellung Der Tragfläche
Fertigstellung der Tragfläche Legen Sie sich die Komponenten für die Fertigstellung der Tragfläche zurecht. Tragfläche Flächenbefestigungsschraube beide Tragflächenstreben und M2,0 x 8 M3,0 x 10 Schrauben zur Befestigung der Flächen- streben Hinweis: Stellen Sie sicher, dass die Servos und die Servohebel, sowie die Ruderhörner ordentlich be- festigt sind Antennenattrappe Bild 1... - Seite 9 Fertigstellung der Tragfläche Bild 7 Bild 8 Bild 9 Klappen Sie die Flächenstreben hoch und befestigen Sie sie mit den Schrauben M2 x 8 (Bild 7 und 8). Stellen Sie sicher, dass sich die Flächen- streben im Flug nicht lösen können. Bild 9 zeigt die fertige Montage. Bild 10 Bild 11 Bild 12...
-
Seite 10: Flugakku Einsetzen
Flugakku einsetzen Legen Sie sich den Antriebsakku und die Verschlusskappe zu recht. Schalten Sie den Sender ein (Bild 1), da- nach stecken Sie den Antriebsakku an den Controller an (Bild 2). Der Regler gibt eine Tonfolge ab und zeigt an, dass der Antrieb einsatzbereit ist Bild 1 Bild 2... -
Seite 11: Fernsteuerung Testen
Fernsteuerung testen 1. Stellen Sie den Sender ein und bringen Sie alle Trimmungen in die Neutralposition. 2. Danach führen Sie die folgenden Tests bzw. Einstellungen durch. Dabei können Sie nach Ihren Vorstellungen auch eine Motorbremse aktivieren. Hinweis: Die Piper PA-18 Super Cub wird mit einem Regler ausgeliefert, der es zulässt, dass eine Bremse programmiert werden kann, damit im Gleitflug der Propeller zum Stillstand kommt. - Seite 12 Fernsteuerung testen Höhenruderfunktion prüfen • Bewegen Sie den Höhenruderruderknüppel nach hinten, das Höhenruder muss sich nach oben bewegen (Bild 4). Bild 4 • Bewegen Sie den Höhenruderknüppel nach vorn, das Höhenruder muss sich nach unten bewegen (Bild 5). Bild 5 • Bringen Sie den Höhenruderknüppel wieder in die Neutralposition, auch das Ruder muss dann wieder auf Neutral stehen (Bild 6). Bild 6 Hinweis: Sollte das Höhenruder falsch herum ausschlagen, ändern Sie die Laufrichtung für das Höhenruder an Ihrem Sender. Bitte überprüfen Sie genau, ob die Ruder, nach einem Ausschlag, wieder exakt in die Neutral-posi- tion zurückkehren, wenn die Trimmungen am Sender auf Neutralposition stehen.
-
Seite 13: Ruderausschläge
Ruderausschläge Für die ersten Flüge geben Sie bitte folgende Ruderausschläge vor, damit Ihnen ein sicherer Erstflug gelingt. Später können Sie die Ausschläge Ihren persönlichen Gewohnheiten anpassen. Querruder 10° 10° Seitenruder 20° 20° Höhenruder 12° 12-°... -
Seite 14: Schwerpunkteinstellen
Schwerpunkt einstellen Der Schwerpunkt liegt 50 mm hinter der Nasenleiste (Bild 87). Diesen Schwerpunkt sollten Sie, durch Verschieben des Antriebsakkus, einstellen für ein eigenstabiles Flugverhalten. Wenn Sie den Schwerpunkt weiter nach vorn verlegen fliegt das Modell noch stabiler. Verlegen Sie ihn weiter zurück wird das Modell agiler es lassen sich besser Figuren fliegen. Das Modell wird aber instabiler. -
Seite 15: Landen
Flugeinsatz 5. Wenn das Modell genügend Geschwindigkeit zum abheben aufgenommen hat, ziehen Sie ganz vorsichtig am Höhenruder, dadurch wird die Piper PA-18 Super Cub abheben. Führen Sie zuerst einen Steigflug in einem Winkel von 10 bis 30 o durch. Sie können den Steigflug mit Hilfe des Höhenruders kontrollieren. - Seite 16 Copyright JAMARA e.K. 2010 Copying or reproduction in whole or part, Kopie und Nachdruck, auch auszugsweise, only with the expressed permission of JAMARA e.K. nur mit Genehmigung von JAMARA e. K. Gutschein - Coupon Fordern Sie noch Heute den aktuellen Hauptkatalog mit unserem gesamten Warensortiment an.
