Installation
Leitungen an die
Klemmleiste
anschließen
14
Kleiner Schraubendreher
1
Das Modul öffnen.
2 2
2
X18
X17
1
240 VAC
2 A AC
3
R6
Segment 2

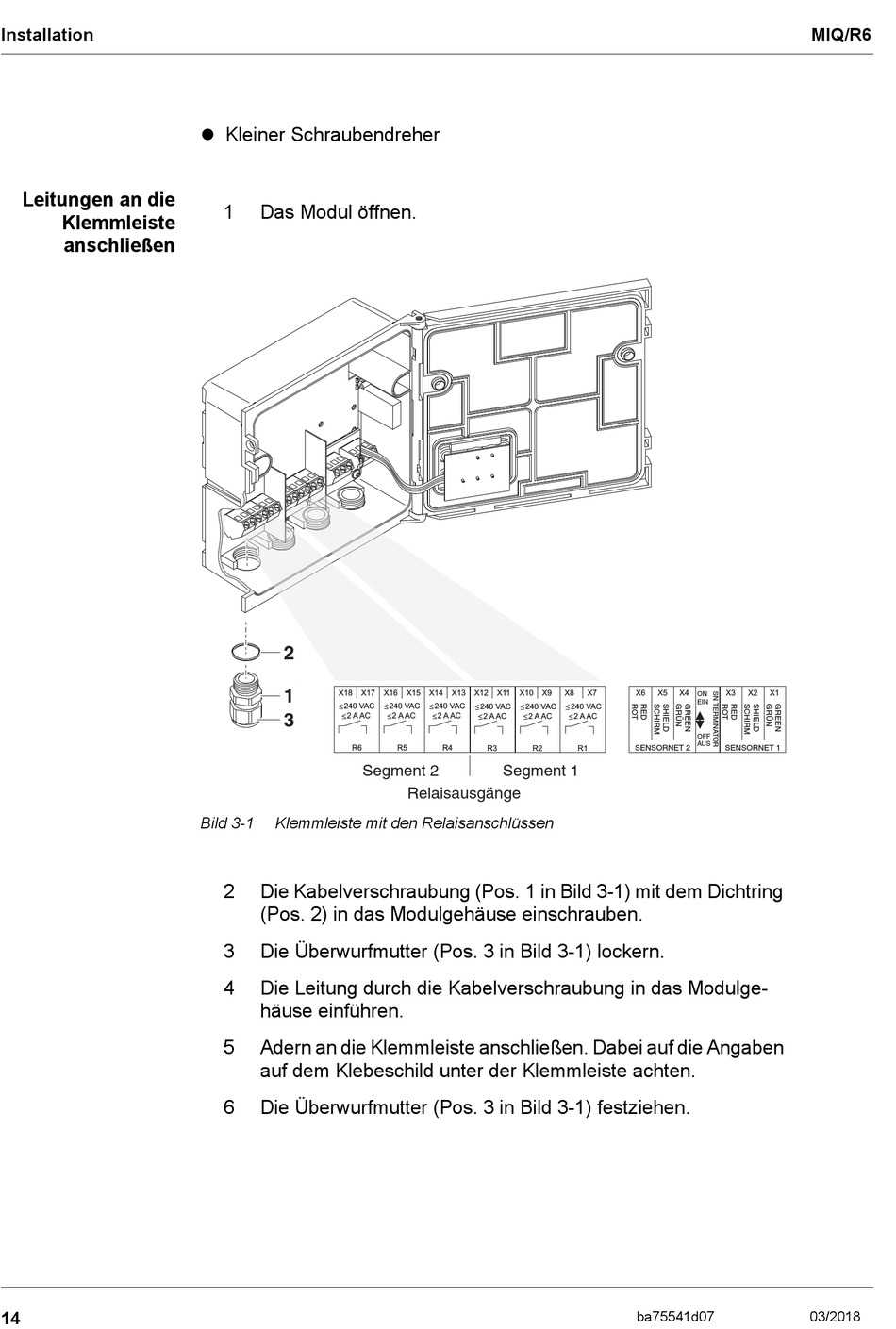

Bild 3-1
Klemmleiste mit den Relaisanschlüssen
2
Die Kabelverschraubung (Pos. 1 in Bild 3-1) mit dem Dichtring
(Pos. 2) in das Modulgehäuse einschrauben.
3
Die Überwurfmutter (Pos. 3 in Bild 3-1) lockern.
4
Die Leitung durch die Kabelverschraubung in das Modulge-
häuse einführen.
5
Adern an die Klemmleiste anschließen. Dabei auf die Angaben
auf dem Klebeschild unter der Klemmleiste achten.
6
Die Überwurfmutter (Pos. 3 in Bild 3-1) festziehen.
X16
X15
X14
X13
X12
X11
X10
X9
240 VAC
240 VAC
240 VAC
240 VAC
2 A AC
2 A AC
2 A AC
2 A AC
R5
R4
R3
R2
Segment 1
Relaisausgänge
X8
X7
X6
X5
X4
X3
ON
EIN
240 VAC
2 A AC
OFF
AUS
R1
SENSORNET 2
SENSORNET 1
ba75541d07
MIQ/R6
X2
X1
03/2018
