MIQ/R6
Benötigte
Materialien
Werkzeuge
ba75541d07
03/2018
3.6

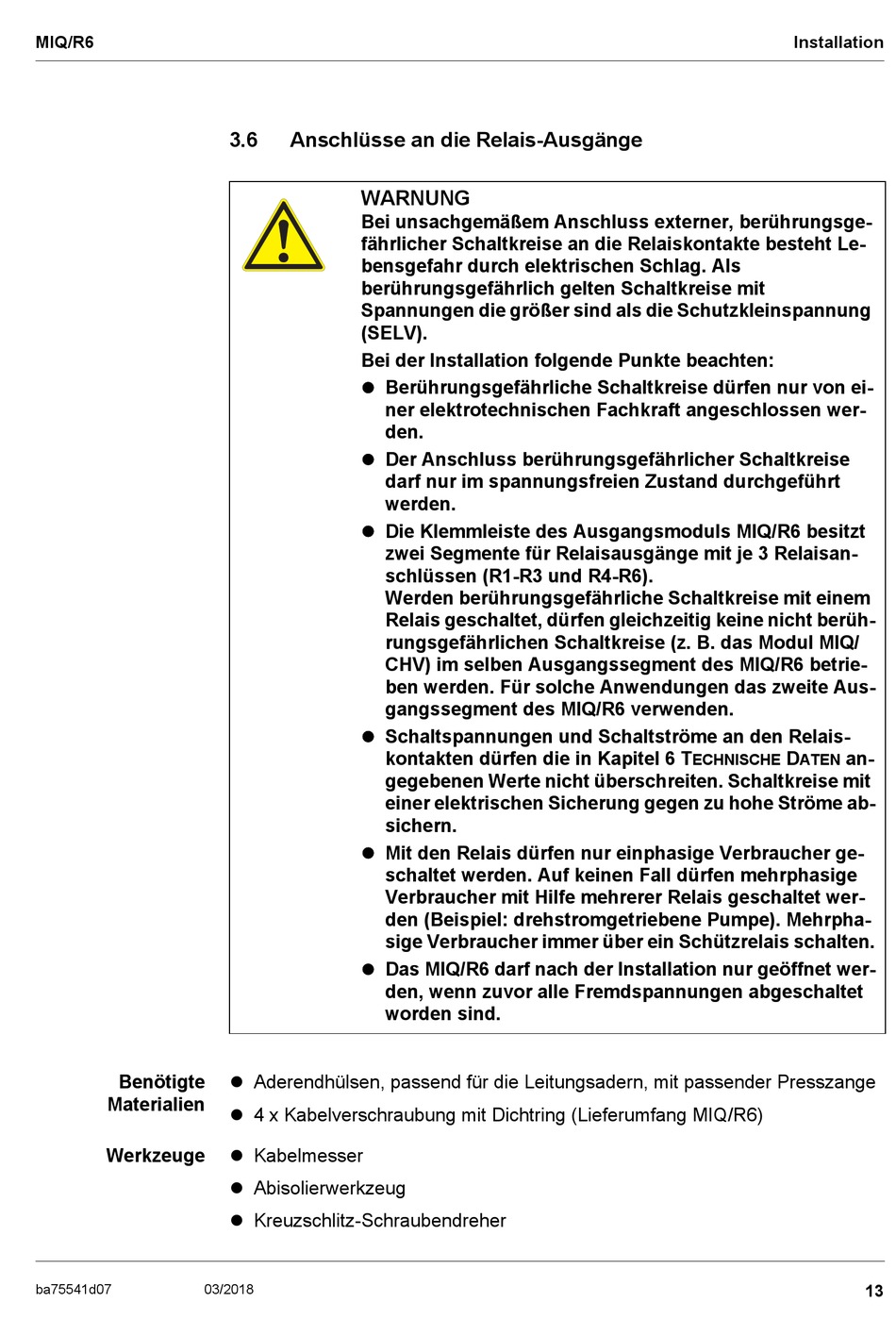

Anschlüsse an die Relais-Ausgänge
WARNUNG
Bei unsachgemäßem Anschluss externer, berührungsge-
fährlicher Schaltkreise an die Relaiskontakte besteht Le-
bensgefahr durch elektrischen Schlag. Als
berührungsgefährlich gelten Schaltkreise mit
Spannungen die größer sind als die Schutzkleinspannung
(SELV).
Bei der Installation folgende Punkte beachten:
Berührungsgefährliche Schaltkreise dürfen nur von ei-
ner elektrotechnischen Fachkraft angeschlossen wer-
den.
Der Anschluss berührungsgefährlicher Schaltkreise
darf nur im spannungsfreien Zustand durchgeführt
werden.
Die Klemmleiste des Ausgangsmoduls MIQ/R6 besitzt
zwei Segmente für Relaisausgänge mit je 3 Relaisan-
schlüssen (R1-R3 und R4-R6).
Werden berührungsgefährliche Schaltkreise mit einem
Relais geschaltet, dürfen gleichzeitig keine nicht berüh-
rungsgefährlichen Schaltkreise (z. B. das Modul MIQ/
CHV) im selben Ausgangssegment des MIQ/R6 betrie-
ben werden. Für solche Anwendungen das zweite Aus-
gangssegment des MIQ/R6 verwenden.
Schaltspannungen und Schaltströme an den Relais-
kontakten dürfen die in Kapitel 6 T
gegebenen Werte nicht überschreiten. Schaltkreise mit
einer elektrischen Sicherung gegen zu hohe Ströme ab-
sichern.
Mit den Relais dürfen nur einphasige Verbraucher ge-
schaltet werden. Auf keinen Fall dürfen mehrphasige
Verbraucher mit Hilfe mehrerer Relais geschaltet wer-
den (Beispiel: drehstromgetriebene Pumpe). Mehrpha-
sige Verbraucher immer über ein Schützrelais schalten.
Das MIQ/R6 darf nach der Installation nur geöffnet wer-
den, wenn zuvor alle Fremdspannungen abgeschaltet
worden sind.
Aderendhülsen, passend für die Leitungsadern, mit passender Presszange
4 x Kabelverschraubung mit Dichtring (Lieferumfang MIQ/R6)
Kabelmesser
Abisolierwerkzeug
Kreuzschlitz-Schraubendreher
Installation
D
an-
ECHNISCHE
ATEN
13
