BenQ FP791 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. BenQ Anleitungen
  4. Monitore
  5. FP791
  6. Benutzerhandbuch

BenQ FP791 Benutzerhandbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

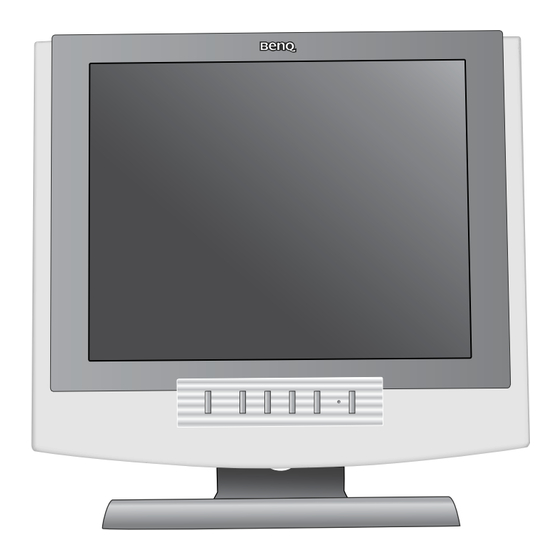

FP791
LCD-Farbmonitor
17,0" (43,2 cm) LCD-Bildschirmgröße
Benutzerhandbuch
Willkommen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BenQ FP791

Inhaltszusammenfassung für BenQ FP791

  • Seite 1 FP791 LCD-Farbmonitor 17,0" (43,2 cm) LCD-Bildschirmgröße Benutzerhandbuch Willkommen...

  • Seite 2: Ausschlusserklärung

    BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Auspacken ............................5 Monitoransicht ..........................6 Frontansicht..........................6 Rückansicht (1) ........................6 Rückansicht (2): Positionen der Stecker & Buchsen .............. 7 Installation............................8 Hardwareinstallation........................ 8 Softwareinstallation ........................10 Auswahl der besten Auflösung ..................... 37 Auswahl der Wiederholfrequenz....................39 Optimierung des Bildes ........................ 42 Einstellung des Monitors......................
  • Seite 4 Inhaltsverzeichnis...

  • Seite 5: Auspacken

    Auspacken Überprüfen Sie, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Schnellstartanleitung CD-ROM-Disk Netzkabel Audiokabel Signalkabel: D-Sub...

  • Seite 6: Monitoransicht

    Monitoransicht Frontansicht Rückansicht (1) Monitoransicht...

  • Seite 7: Rückansicht (2): Positionen Der Stecker & Buchsen

    Rückansicht (2): Positionen der Stecker & Buchsen 1. Audio-Anschluss (Audio-Eingabe) 2. DVI-D-Anschluss 3. D-Sub-Anschluss 4. Netzanschluss 5. 12 V-Ausgang, Gleichstrom 6. USB-Anschluss Monitoransicht...

  • Seite 8: Installation

    Installation Hardwareinstallation Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Führen Sie die Anweisungen zur Installation des LCD-Monitors aus. 1. Schließen Sie das Signalkabel an den LCD-Monitor an. 2. Schließen Sie das Audiokabel an den Audio-Anschluss an. 3. Schließen Sie das Netzkabel an den LCD-Monitor an.
  • Seite 9 4. Verbinden Sie das andere Ende des Signalkabels mit dem Signalanschluss am Computer. Verbinden Sie das Audiokabel mit dem Computer. 5. Stecken Sie das Netzkabel an eine AC- Netzsteckdose. Installation...

  • Seite 10: Softwareinstallation

    System ihn erkennen und automatisch die Treiber für Plug-and-Play-Bildschirme installieren. Gehen Sie folgendermaßen vor, um den aktuellen Treiber von der CD zu installieren: 1. Legen Sie die CD-ROM „BenQ LCD Monitor“ in Ihr CD-ROM-Laufwerk ein. 2. Klicken Sie erst auf „Start“ und anschließend auf „Einstellungen“ (Settings).
  • Seite 11 4. Wählen Sie im Fenster „Eigenschaften von Anzeige“ (Display Properties) die Registerkarte „Einstellungen“ (Settings). Klicken Sie auf die Schaltfläche „Erweiterte Eigenschaften“ (Advanced Properties) in der rechten unteren Ecke. Softwareinstallation...
  • Seite 12 5. Wählen Sie die Registerkarte „Monitor“. Klicken Sie auf die Schaltfläche „Ändern“ (Change) in der rechten oberen Ecke. Softwareinstallation...
  • Seite 13 6. Klicken Sie nun auf die Schaltfläche „Diskette“ (Have Disk) unten rechts. Ein weiteres Fenster wird eingeblendet. Wählen Sie die Schaltfläche „Durchsuchen“ (Browse). 7. Die Laufwerksauswahl befindet sich unten im Fenster. Legen Sie die mit Ihrem Monitor mitgelieferte CD ins Laufwerk ein und wählen dann das CD-Laufwerk. 8.
  • Seite 14 9. Klicken Sie im nächsten Fenster noch einmal auf „OK“. Eine Liste der kompatiblen Geräte wird angezeigt. Wählen Sie „FP791“ in der Liste und klicken Sie wieder auf „OK“. 10. Das Fenster „Erweiterte Grafikeigenschaften“ (Advanced Display Properties) wird wieder angezeigt. Schließen Sie dieses Fenster, indem Sie auf „OK“ klicken, und bestätigen Sie die folgenden Meldungen mit „Ja“...
  • Seite 15 Windows® 98. Führen Sie die folgenden Schritte durch, um den Treiber manuell zu installieren: 1. Rufen Sie die Systemsteuerung auf, und doppelklicken Sie auf das Symbol „Anzeige“(Display). 2. Wählen Sie im Fenster „Eigenschaften von Anzeige“ (Display Properties) die Registerkarte „Einstellungen“(Settings). Klicken Sie auf die Schaltfläche „Erweiterte Eigenschaften“ (Advanced Properties) in der rechten unteren Ecke.
  • Seite 16 3. Wählen Sie die Registerkarte „Monitor“. Klicken Sie auf die Schaltfläche „Ändern“ (Change) in der rechten oberen Ecke. 4. Das Dialogfeld „Assistent für Gerätetreiber-Updates“ (Update Device Driver Wizard) wird angezeigt. Klicken Sie auf „Weiter“(Next). Softwareinstallation...
  • Seite 17 5. Wählen Sie „Eine Liste der Treiber in einem bestimmten Verzeichnis zum Auswählen anzeigen“ (Display a list of all drivers in a specific location, so you can select the driver you want), und klicken Sie anschließend auf „Weiter“ (Next). 6. Klicken Sie nun rechts unten auf die Schaltfläche „Diskette“ (Have Disk). Ein weiteres Fenster wird angezeigt.
  • Seite 18 CD ins Laufwerk ein und wählen Sie dann das CD-Laufwerk. 8. Klicken Sie im nächsten Fenster noch einmal auf „OK“. Eine Liste der kompatiblen Geräte wird daraufhin angezeigt. Wählen Sie „FP791“ in der Liste und klicken Sie wieder auf „Weiter“(Next). Softwareinstallation...
  • Seite 19 9. Ein Dialogfeld „Datenträger einlegen“ wird angezeigt. Klicken Sie auf „OK“ und klicken dann auf „Datei überspringen“. 10. Klicken Sie auf „Fertig stellen“ (Finish), um das Fenster „Assistent für Gerätetreiber-Updates“ (Update Device Driver Wizard) zu schließen und die Installation abzuschließen. Softwareinstallation...
  • Seite 20 System diesen automatisch und startet den Hardware-Assistenten (Add New Hardware Wizard). Folgen Sie den Anweisungen ab Schritt 4. 1. Legen Sie die CD-ROM „BenQ LCD Monitor“ in Ihr CD-ROM-Laufwerk ein. 2. Klicken Sie erst auf „Start“ und anschließend auf „Einstellungen“(Settings).
  • Seite 21 4. Wählen Sie im Fenster „Eigenschaften von Anzeige“ (Display Properties) die Registerkarte „Einstellungen“(Settings). Klicken Sie auf die Schaltfläche „Erweiterte Eigenschaften“ (Advanced Properties) in der rechten unteren Ecke. Softwareinstallation...
  • Seite 22 5. Wählen Sie die Registerkarte „Monitor“, und klicken Sie anschließend auf „Eigenschaften“ (Properties). Softwareinstallation...
  • Seite 23 6. Wählen Sie die Registerkarte „Treiber“(Driver), und klicken Sie dann auf „Treiber aktualisieren“ (Update Driver). Softwareinstallation...
  • Seite 24 7. Der „Assistent zum Aktualisieren von Gerätetreibern“ (Upgrade Device Driver Wizard) wird angezeigt. Klicken Sie auf „Weiter“(Next). 8. Wählen Sie „Alle bekannten Treiber für das Gerät in einer Liste anzeigen und den entsprechenden Treiber selbst auswählen“ (Display a list of the known drivers for this device so that I can choose a specific driver), und klicken Sie anschließend auf „Weiter“...
  • Seite 25 9. Klicken Sie im nächsten Fenster auf „Datenträger“ (Have Disk), um das Fenster „Installation von Datenträger“ (Install from Disk) anzuzeigen. Klicken Sie auf „Durchsuchen“ (Browse). Die „Gefundene Datei“ (Located File) wird daraufhin angezeigt. Softwareinstallation...
  • Seite 26 11. Wählen Sie im Listenfeld der CD-ROM den Ordner „Drivers“, klicken Sie zweimal auf „Öffnen“ (Open) und anschließend auf „OK“. Wählen Sie das Modell Ihres LCD-Monitors (FP791) in der Liste des nächsten Fensters, und klicken Sie dann zweimal auf „Weiter“(Next).
  • Seite 27 Windows ME. Führen Sie die folgenden Schritte durch, um den Treiber manuell zu installieren: 1. Klicken Sie auf „Start“, „Einstellungen“(Settings), „Systemsteuerung“ (Control Panel), und dop- pelklicken Sie anschließend auf „Anzeige“ (Display). 2. Klicken Sie im Fenster „Eigenschaften von Anzeige“ (Display Properties) auf die Registerkarte „Einstellungen“...
  • Seite 28 4. Das Dialogfeld „Assistent für Gerätetreiber-Updates“ (Update Device Driver Wizard) wird angezeigt. Wählen Sie „Position des Treibers angeben (Erweitert)“ (Specify the location of the driver (advanced)) und klicken Sie auf „Weiter“ (Next). 5. Wählen Sie „Eine Liste der Treiber in einem bestimmten Verzeichnis zum Auswählen anzeigen“ (Display a list of all the drivers in a specific location, so you can select the driver you want) und klicken Sie auf „Weiter“(Next).
  • Seite 29 6. Wählen Sie „Bildschirm“ (Monitor) aus der Liste und klicken Sie auf „Weiter“ (Next). 7. Wählen Sie „Eine Liste der Treiber in einem bestimmten Verzeichnis zum Auswählen anzeigen“ (Display a list of all the drivers in a specific location, so you can select the driver you want). Softwareinstallation...
  • Seite 30 8. Klicken Sie auf „Datenträger“ (Have Disk) und anschließend auf „Durchsuchen...“ (Browse...). 9. Legen Sie die CD „BenQ LCD Monitor“ in Ihr CD-ROM-Laufwerk ein und geben Sie „d:\“ ein (ändern Sie den Laufwerkbuchstaben entsprechend Ihres CD-ROM-Laufwerks, falls er nicht D ist).
  • Seite 31 10. Klicken Sie im Dialogfeld „Von Diskette installieren“ (Install From Disk) auf „OK“. Das Dialogfeld „Assistent für Gerätetreiber-Updates“ (Update Device Driver Wizard) wird eingeblendet. Wählen Sie das Modell aus der Liste und klicken Sie auf „Weiter“ (Next). Softwareinstallation...
  • Seite 32 11. Klicken Sie auf „Weiter“ (Next). 12. Klicken Sie zum Abschließen der Installation auf „Fertig stellen“ (Finish). Softwareinstallation...
  • Seite 33 Windows XP. 1. Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie die Option “Eigen- schaften”. Wählen Sie die Registerkarte “Einstellungen”, und klicken Sie auf die Schaltfläche “Erweitert”. Ein kleines Fenster wird geöffnet. Aktivieren Sie in diesem neuen Fenster die Regis- terkarte “Bildschirm”, und klicken Sie anschließend auf “Eigenschaften”.
  • Seite 34 3. Der Hardware-Assistent wird angezeigt. Klicken Sie auf “Weiter”. 4. Aktivieren Sie die Option “Nicht suchen. Ich möchten den zu installierenden Treiber auswählen”, und klicken Sie dann auf “Weiter”. Softwareinstallation...
  • Seite 35 5. Klicken Sie im nächsten Fenster auf “Diskette…”. Das Fenster “Von Diskette installieren” wird angezeigt. Klicken Sie auf “Durchsuchen”. Das Fenster “Datei suchen” wird angezeigt. Softwareinstallation...
  • Seite 36 6. Wählen Sie den Treiber aus, und klicken Sie auf “Weiter”. 7. Der neue Treiber wird nun auf Ihrem Computer installiert. Klicken Sie auf “Fertig stellen”, um die Installation zu beenden. Softwareinstallation...

  • Seite 37: Auswahl Der Besten Auflösung

    Auswahl der besten Auflösung Bedingt durch seine Technologie liefert ein LCD-Bildschirm immer eine festgelegte Auflösung. Für den FP791 ist dies eine Auflösung von 1280x1024. Sie wird „native“ Auflösung genannt und ist gleichzeitig die maximale Auflösung. Niedrigere Auflösungen werden im Vollbild über einen Interpolationsschaltkreis angezeigt.
  • Seite 38 3. Stellen Sie die Auflösung 1280x1024 ein. 4. Klicken Sie im anschließend angezeigten Fenster nacheinander auf „Anwenden“ (Apply), „OK“ und „Ja“ (Yes). 5. Sie können jetzt das Fenster „Eigenschaften von Anzeige“ (Display Properties) schließen. Auswahl der besten Auflösung...

  • Seite 39: Auswahl Der Wiederholfrequenz

    Auswahl der Wiederholfrequenz Bei einer Flüssigkristallanzeige ist es nicht nötig, die höchstmögliche Wiederholfrequenz zu wählen. Flimmern ist bei einer Flüssigkristallanzeige technisch bedingt ausgeschlossen. Selbst bei einer Wiederholfrequenz von 60 Hz ist das Bild absolut flimmerfrei. Wichtiger ist es, eine der Werkseinstellungen zu verwenden.
  • Seite 40 2. Wählen Sie im Fenster „Eigenschaften von Anzeige“ (Display Properties) die Registerkarte „Einstellungen“ (Settings). Klicken Sie rechts unten auf die Schaltfläche „Erweiterte Einstellungen“ (Advanced Properties). Auswahl der Wiederholfrequenz...
  • Seite 41 3. Wählen Sie die Registerkarte „Grafikkarte“ (Adapter). Die Auswahlliste für die Wiederholfrequenz befindet sich unten in der Mitte des Fensters. 4. Wählen Sie eine Wiederholfrequenz aus der Tabelle mit den Werkseinstellungen, die Sie im Benutzerhandbuch finden, und wählen Sie diese im Feld mit den Einstellungen aus. 5.

  • Seite 42: Optimierung Des Bildes

    Optimierung des Bildes Mithilfe der iKey-Funktion können Sie die Bildqualität ganz einfach optimieren. Drücken Sie die iKey Taste „ “ auf der Bedienkonsole. Die Monitoreinstellungen werden daraufhin automatisch angepasst. Wenn Sie mit der Bildqualität nicht zufrieden sind, können Sie diese auch manuell einstellen. 1.

  • Seite 43: Einstellung Des Monitors

    Einstellung des Monitors Funktionen an der Bedienkonsole iKey Sechs Steuerungstasten stehen Ihnen zur Verfügung: “ ”, “Exit”, “Enter”, die Tasten “<” und “>” und ein Netzschalter. Im Folgenden werden die Funktionen dieser Tasten und Schalter beschrieben: 1. Netzschater: Schaltet die Stromversorgung ein oder aus. iKey 2.

  • Seite 44: Hotkey-Modus

    Hotkey-Modus Taste, Hotkey zur Helligkeitseinstellung Drücken Sie die Taste , um das Auswahlmenü zur Helligkeitseinstellung zu öffnen, drücken Sie dann auf die Taste oder die Taste , um die Helligkeitsstufe festzulegen, und drücken Sie die Taste um das OSD zu beenden. Taste, Hotkey zur Helligkeits- und Kontrasteinstellung Drücken Sie die Taste oder die Taste...

  • Seite 45: Hautpmenümodus

    Taste, Hotkey zum Verriegeln des OSD Drücken Sie die Taste , und halten Sie sie 3 Sekunden gedrückt, um den Hotkey zu aktivieren. OSD verriegeln: Drücken Sie die Taste und halten Sie sie 3 Sekunden gedrückt, um den Hotkey zu verriegeln. OSD entriegeln: Drücken Sie die Taste und halten Sie sie 3 Sekunden gedrückt, um den Hotkey zu entriegeln.
  • Seite 46 Untermenü „Leuchtdichte“ Drücken Sie die Taste oder die Taste , um die Helligkeitsstufe festzulegen, und drücken Sie die Taste , um zum vorigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die Helligkeitseinstellungen anzupassen, und drücken Sie die Taste , um zum vorigen Menü...
  • Seite 47 Untermenü „Geometrie“ Drücken Sie die Taste oder die Taste , um die horizontale Position anzupassen, und drücken Sie die Taste , um zum vorigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die vertikale Position anzupassen, und drücken Sie die Taste , um zum vorigen Menü...
  • Seite 48 Drücken Sie die Taste oder die Taste , um die Phase anzupassen, und drücken Sie die Taste , um zum vorigen Menü zurückzukehren. Untermenü „Farbe“ Benutzereinstellung: Anwender können den Farbabgleich für Rot, Grün und Blau selbst festlegen. Einstellung des Monitors...
  • Seite 49 Untermenü „OSD“ Drücken Sie die Taste oder die Taste , um die horizontale Position des OSD anzupassen, und drücken Sie die Taste , um zum vorigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die vertikale Position des OSD anzupassen, und drücken Sie die Taste , um zum vorigen Menü...
  • Seite 50 Verriegeln des OSD: So verriegeln Sie das OSD und alle OSD- Funktionen, einschließlich der Hotkeys, sind deaktiviert. Einstellung des Monitors...
  • Seite 51 Untermenü „Wieder herstellen“ Drücken Sie die Taste oder die Taste , um die Position „Wieder herstellen“ zu bestätigen, und drücken Sie die Taste , um die dazugehörigen Einstellungen wiederherzustellen, oder drücken Sie die Taste , um zum vorigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die Wiederherstellung der...
  • Seite 52 Untermenü „DPF“ Auswählen einer Speicherkarte: Anwender können zwischen folgenden Speicherkarten auswählen: Compact Flash, Security Disk/Multi Media Card und Smart Media. Drücken Sie die Taste oder die Taste , um eine Speicherkarte auszuwählen, und bestätigen Sie diese dann mit der Taste , oder drücken Sie die Taste um zum vorigen Menü...
  • Seite 53 Drehen von Fotos: Drehen Sie Fotos von Quer- auf Hochformat. Untermenü „Verschiedenes“ Drücken Sie die Taste oder die Taste , um ein Eingangssignal auszuwählen, und drücken Sie zur Bestätigung die Taste , oder drücken Sie die Taste , um zum vorigen Menü zurückzukehren. Schärfe: Wenn die Auflösung der VGA-Karte nicht auf die native Auflösung von...
  • Seite 54 Drücken Sie die Taste , um zum vorigen Menü zurückzukehren. Untermenü „Audio“ Drücken Sie die Taste oder die Taste , um die Lautstärke anzupassen, und drücken Sie die Taste , um zum vorigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die SRS-Funktion ein- bzw.

  • Seite 55: Srs

    SRS ist eine spezielle Audio-Technologie, die Benutzern 180 Grad 3D-Sound bietet. Im Gegensatz zu Technologien mit „Zeitverzögerung“ oder „Phasenverschiebung“ bietet SRS Benutzern hochwertigere Soundeffekte mit ausgezeichnetem Raumklang sowie einem stabilen und klaren Live-3D- Klangfeld. is a trademark of SRS Labs, Inc. SRS technology is incorporated under license from SRS Labs, Inc.

  • Seite 56: Fehlerbehebung

    Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie das Kapitel zu „Installation und Einstellung“, wählen Sie dann die richtige Auflösung und Bildwiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Verwenden Sie ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird.

  • Seite 57: Weitere Hilfe

    Weitere Hilfe Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E- Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung...

  • Seite 58: Unterstützte Betriebsmodi

    Unterstützte Betriebsmodi Multiscan- Eingangsdaten Modus Horizontal- tatsächliche Vertikal-fre- Pixel Fre- Auflösung frequenz Anmerkung Bildschirm- quenz (Hz) quenz (MHz) (kHz) auflösung 640x350 31.47(P) 70.08(N) 25.17 1280x943 *720x400 31.47(N) 70.08(P) 28.32 640x480 31.47(N) 60.00(N) 25.18 640x480 35.00(N) 67.00(N) 30.24 Macintosh 640x480 37.86(N) 72.80(N) 31.5 VESA...

  • Seite 59: Technische Daten

    Technische Daten Modell FP791 17", aktiv Bildschirmtyp 43,2 cm Sichtbare Diagonale 1.280 x 1.024 Pixel Native (maximale) Auflösung 16,2 Millionen Farben 450:1 (Max. 550:1) / 400 cd/m² Kontrast / Helligkeit 16 ms Reaktionszeit 70/70, 70/70 (CR=10) Betrachtungswinkel (links/rechts, oben/unten) 80/80, 80/80 (CR=5)
  • Seite 60 Technische Daten...
