Wasser Anschließen - Quooker CUBE Installationsanleitung

A
Wasser anschließen
•
•
•
1
3
Die Schl�uche werden mittels Steckfittingen angeschlossen. Es ist keine zus�tzliche
Abdichtung notwendig. Achten Sie bei der Installation darauf, dass die Schl�uche nicht unter
Spannung oder geknickt montiert werden.
Der maximale Einlassdruck des Wassers ist 4 bar.
Das „Q" oben auf der Abdeckung ist der An-/Aus-Schalter.
CO
2
IN
Type CUBE CO
2
Power 100W / 230V / 50Hz
Refrigerant R134a 36g / 0,0515 t CO eq
2
Inlet pressure
2
Water 2 - 4 bar
CO max. 4 bar
2
Service www.quooker.com
4
A
A B

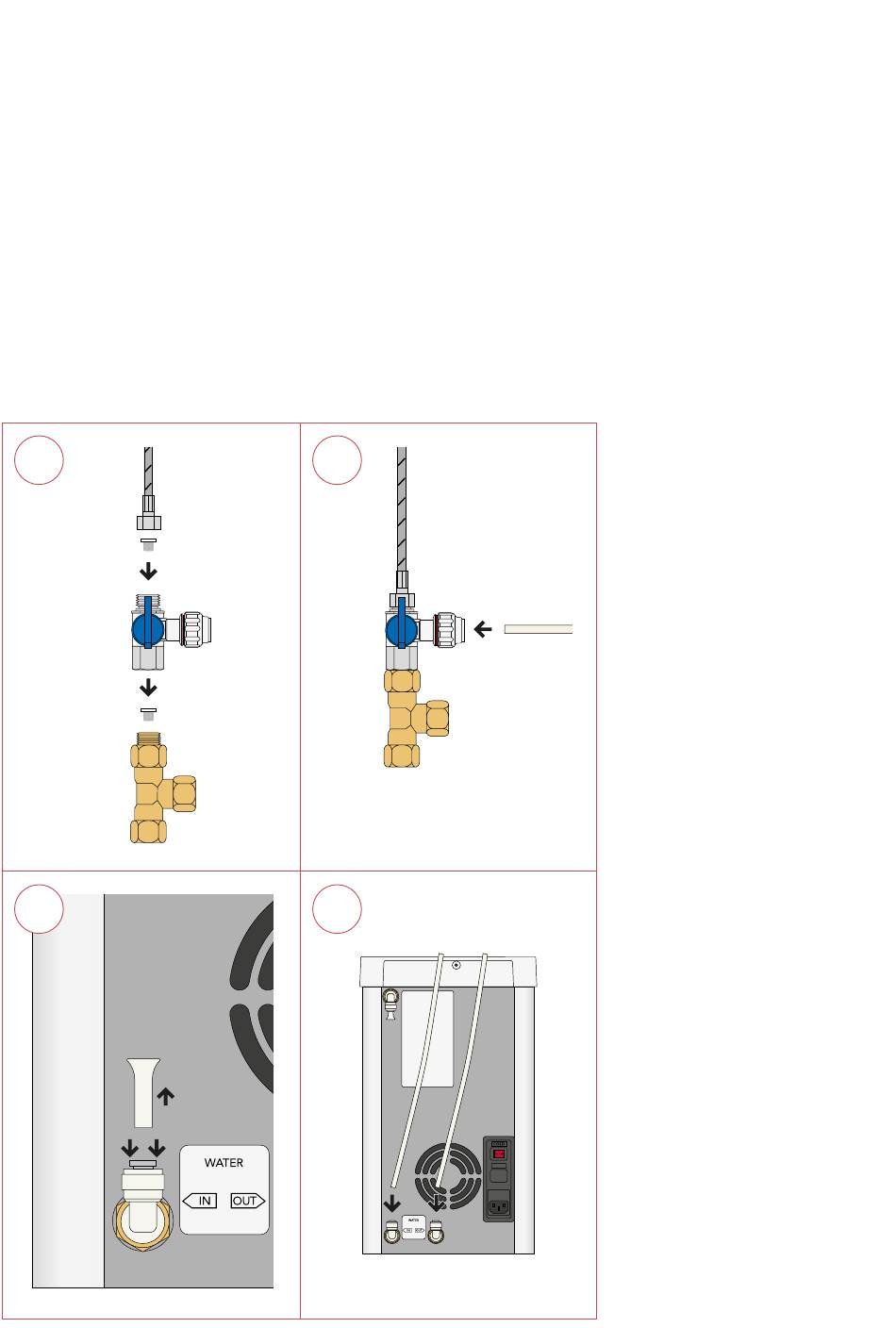

1. CUBE-Stopphahn anschließen
Schalten Sie den Quooker aus und ziehen
Sie den Stecker aus der Steckdose.
Schließen Sie den Haupthahn. Lösen Sie
den Kaltwasserschlauch vom Quooker-
Hahn. Schließen Sie den CUBE-Stopphahn
mit dem mitgelieferten Sieb an die
Kaltwasserleitung an. Schließen Sie den
Kaltwasserschlauch der Mischbatterie mit
einem Sieb an (ist ebenfalls die Dichtung
für das Schlauchverbindungsstück).
2. Weißen Schlauch anschließen
Stecken Sie einen der mitgelieferten
weißen Schl�uche fest in den CUBE-
Stopphahn (A). Drehen Sie den Ring des
Verbindungsstücks fest, so dass die rote
Markierung nicht mehr zu sehen ist.
3. Verschlusskappen entfernen
Entfernen Sie die Verschlusskappen von
den Steckfittingen, indem Sie den grauen
Ring des Verbindungsstücks nach unten
drücken.
4. CUBE anschließen
Stecken Sie das andere Ende des weißen
Schlauchs (A) fest in den Wassereingang
des CUBE (IN). Stecken Sie den anderen
mitgelieferten weißen Schlauch (B) fest in
den Wasserausgang des CUBE (OUT).
