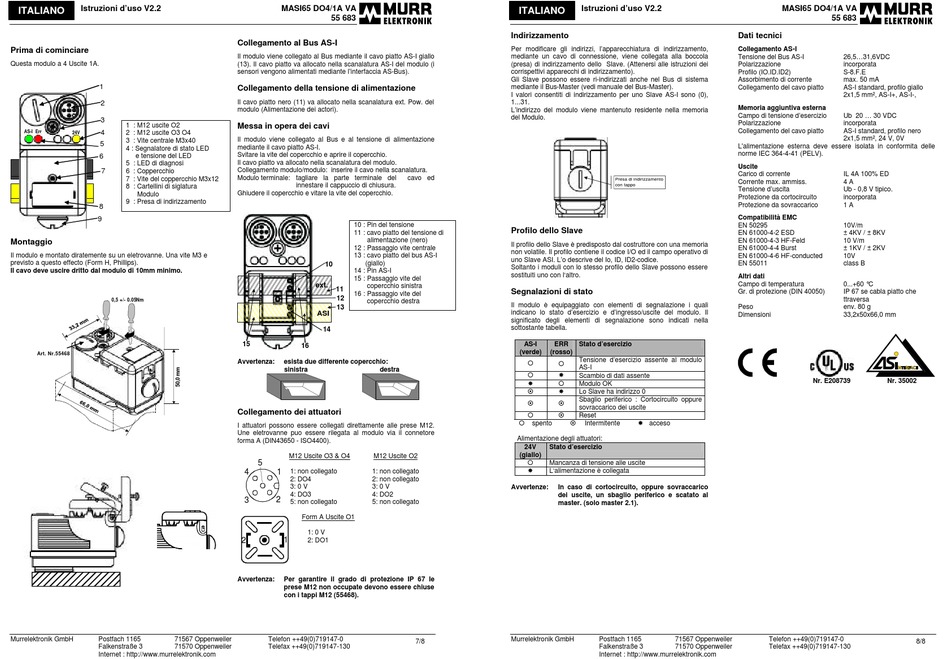

Istruzioni d'uso V2.2
ITALIANO
Prima di cominciare
Questa modulo a 4 Uscite 1A.
1
2
3
1 : M12 uscite O2
4
AS-I Err
2 : M12 uscite O3 O4
24V
3 : Vite centrale M3x40
5
4 : Segnalatore di stato LED
6
e tensione del LED
5 : LED di diagnosi
7
6 : Coppercchio
7 : Vite del coppercchio M3x12
8 : Cartellini di siglatura
Modulo
9 : Presa di indirizzamento
8
9
Montaggio
Il modulo e montato diratemente su un eletrovanne. Una vite M3 e
previsto a questo effecto (Form H, Phillips).
Il cavo deve uscire dritto dal modulo di 10mm minimo.
0,5 +/- 0.05Nm
Art. Nr.55468
Murrelektronik GmbH
Postfach 1165
71567 Oppenweiler
Falkenstraße 3
71570 Oppenweiler
Internet : http://www.murrelektronik.com
MASI65 DO4/1A VA
55 683
Collegamento al Bus AS-I
Il modulo viene collegato al Bus mediante il cavo piatto AS-I giallo
(13). Il cavo piatto va allocato nella scanalatura AS-I del modulo (i
sensori vengono alimentati mediante l'interfaccia AS-Bus).
Collegamento della tensione di alimentazione
Il cavo piatto nero (11) va allocato nella scanalatura ext. Pow. del
modulo (Alimentazione dei actori).
Messa in opera dei cavi
Il modulo viene collegato al Bus e al tensione di alimentazione
mediante il cavo piatto AS-I.
Svitare la vite del copercchio e aprire il copercchio.
Il cavo piatto va allocato nella scanalatura del modulo.
Collegamento modulo/modulo: inserire il cavo nella scanalatura.
Modulo terminale: tagliare la parte terminale del
cavo ed
innestare il cappuccio di chiusura.
Ghiudere il copercchio e vitare la vite del copercchio.
10 : Pin del tensione
11 : cavo piatto del tensione di
alimentazione (nero)
12 : Passaggio vite centrale
13 : cavo piatto del bus AS-I
(giallo)
10
14 : Pin AS-I
15 : Passaggio vite del
ext.
copercchio sinistra
11
16 : Passaggio vite del
12
copercchio destra
13
ASI
14
15
16
Avvertenza:
esista due differente copercchio:
sinistra
destra
Collegamento dei attuatori
I attuatori possono essere collegati direttamente alle prese M12.
Une eletrovanne puo essere rilegata al modulo via il connetore
forma A (DIN43650 - ISO4400).
M12 Uscite O3 & O4
M12 Uscite O2
5
4
1
1: non collegato
1: non collegato
2: DO4
2: non collegato
3: 0 V
3: 0 V
4: DO3
4: DO2
3
2
5: non collegato
5: non collegato
Form A Uscite O1
1: 0 V
2
1
2: DO1
Avvertenza:
Per garantire il grado di protezione IP 67 le
prese M12 non occupate devono essere chiuse
con i tappi M12 (55468).
Telefon ++49(0)719147-0
7/8
Telefax ++49(0)719147-130
Istruzioni d'uso V2.2
ITALIANO
Indirizzamento
Per modificare gli indirizzi, l'apparecchiatura di indirizzamento,
mediante un cavo di connessione, viene collegata alla boccola
(presa) di indirizzamento dello Slave. (Attenersi alle istruzioni dei
corrispettivi apparecchi di indirizzamento).
Gli Slave possono essere ri-indirizzati anche nel Bus di sistema
mediante il Bus-Master (vedi manuale del Bus-Master).
I valori consentiti di indirizzamento per uno Slave AS-I sono (0),
1...31.
L'indirizzo del modulo viene mantenuto residente nella memoria
del Modulo.
Presa di indirizzamento
con tappo
Profilo dello Slave
Il profilo dello Slave è predisposto dal costruttore con una memoria
non volatile. Il profilo contiene il codice I/O ed il campo operativo di
uno Slave ASI. L'o descrive del Io, ID, ID2-codice.
Soltanto i moduli con lo stesso profilo dello Slave possono essere
sostituiti uno con l'altro.
Segnalazioni di stato
Il modulo è equipaggiato con elementi di segnalazione i quali
indicano lo stato d'esercizio e d'ingresso/uscite del modulo. Il
significato degli elementi di segnalazione sono indicati nella
sottostante tabella.
AS-I
ERR
Stato d'esercizio
(verde)
(rosso)
Tensione d'esercizio assente al modulo
¡
¡
AS-I
¡
-
Scambio di dati assente
-
¡
Modulo OK
¤
-
Lo Slave ha indirizzo 0
Sbaglio periferico : Cortocircuito oppure
¤
¤
sovraccarico dei uscite
¡
¤
Reset
¡
¤
- acceso
spento
Intermitente
Alimentazione degli attuatori:
24V
Stato d'esercizio
(giallo)
¡
Mancanza di tensione alle uscite
-
L'alimentazione è collegata
Avvertenze:
In caso di cortocircuito, oppure sovraccarico
dei uscite, un sbaglio periferico e scatato al
master. (solo master 2.1).
Murrelektronik GmbH
Postfach 1165
71567 Oppenweiler
Falkenstraße 3
71570 Oppenweiler
Internet : http://www.murrelektronik.com
MASI65 DO4/1A VA
55 683
Dati tecnici
Collegamento AS-I
Tensione del Bus AS-I
26,5...31,6VDC
Polarizzazione
incorporata
Profilo (IO.ID.ID2)
S-8.F.E
Assorbimento di corrente
max. 50 mA
Collegamento del cavo piatto
AS-I standard, profilo giallo
2x1,5 mm², AS-I+, AS-I-,
Memoria aggiuntiva esterna
Campo di tensione d'esercizio
Ub 20 ... 30 VDC
Polarizzazione
incorporata
Collegamento del cavo piatto
AS-I standard, profilo nero
2x1,5 mm², 24 V, 0V
L'alimentazione esterna deve essere isolata in conformita delle
norme IEC 364-4-41 (PELV).
Uscite
Carico di corrente
IL 4A 100% ED
Corrente max. ammiss.
4 A
Tensione d'uscita
Ub - 0,8 V tipico.
Protezione da cortocircuito
incorporata
Protezione da sovraccarico
1 A
Compatibilità EMC
EN 50295
10V/m
EN 61000-4-2 ESD
± 4KV / ± 8KV
EN 61000-4-3 HF-Feld
10 V/m
EN 61000-4-4 Burst
± 1KV / ± 2KV
EN 61000-4-6 HF-conducted
10V
EN 55011
class B
Altri dati
Campo di temperatura
0...+60 °C
Gr. di protezione (DIN 40050)
IP 67 se cabla piatto che
ttraversa
Peso
env. 80 g
Dimensioni
33,2x50x66,0 mm
Nr. E208739
Nr. 35002
Telefon ++49(0)719147-0
8/8
Telefax ++49(0)719147-130
