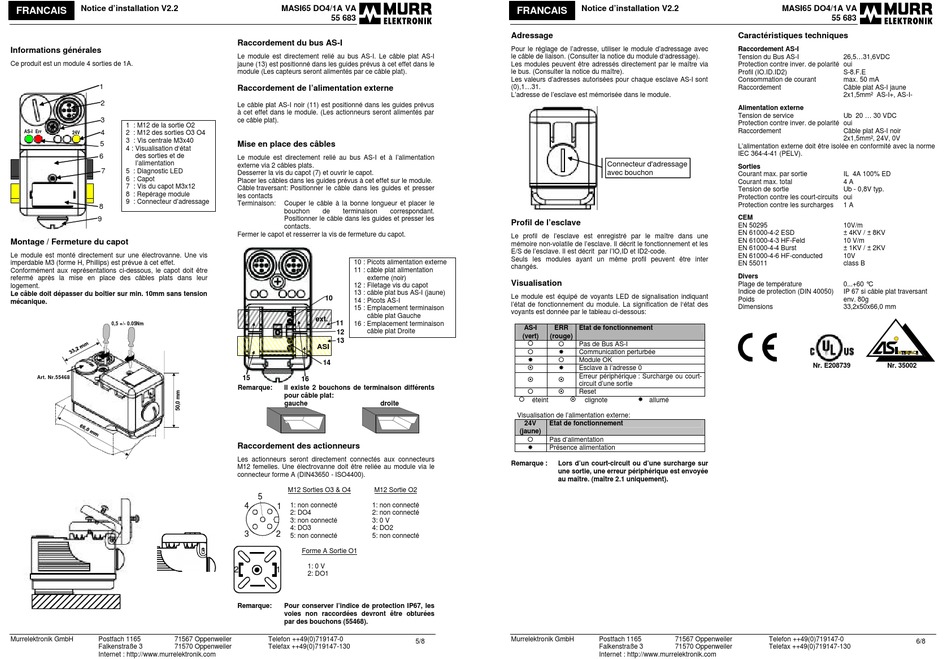

Notice d'installation V2.2
FRANCAIS
Informations générales
Ce produit est un module 4 sorties de 1A.
1
2
3
1 : M12 de la sortie O2
4
AS-I Err
2 : M12 des sorties O3 O4
24V
3 : Vis centrale M3x40
5
4 : Visualisation d'état
6
des sorties et de
l'alimentation
7
5 : Diagnostic LED
6 : Capot
7 : Vis du capot M3x12
8 : Repérage module
9 : Connecteur d'adressage
8
9
Montage / Fermeture du capot
Le module est monté directement sur une électrovanne. Une vis
imperdable M3 (forme H, Phillips) est prévue à cet effet.
Conformément aux représentations ci-dessous, le capot doit être
refermé après la mise en place des câbles plats dans leur
logement.
Le câble doit dépasser du boîtier sur min. 10mm sans tension
mécanique.
0,5 +/- 0.05Nm
Art. Nr.55468
Murrelektronik GmbH
Postfach 1165
71567 Oppenweiler
Falkenstraße 3
71570 Oppenweiler
Internet : http://www.murrelektronik.com
MASI65 DO4/1A VA
55 683
Raccordement du bus AS-I
Le module est directement relié au bus AS-I. Le câble plat AS-I
jaune (13) est positionné dans les guides prévus à cet effet dans le
module (Les capteurs seront alimentés par ce câble plat).
Raccordement de l'alimentation externe
Le câble plat AS-I noir (11) est positionné dans les guides prévus
à cet effet dans le module. (Les actionneurs seront alimentés par
ce câble plat).
Mise en place des câbles
Le module est directement relié au bus AS-I et à l'alimentation
externe via 2 câbles plats.
Desserrer la vis du capot (7) et ouvrir le capot.
Placer les câbles dans les guides prévus à cet effet sur le module.
Câble traversant: Positionner le câble dans les guides et presser
les contacts
Terminaison:
Couper le câble à la bonne longueur et placer le
bouchon
de
terminaison
correspondant.
Positionner le câble dans les guides et presser les
contacts.
Fermer le capot et resserrer la vis de fermeture du capot.
10 : Picots alimentation externe
11 : câble plat alimentation
externe (noir)
12 : Filetage vis du capot
13 : câble plat bus AS-I (jaune)
10
14 : Picots AS-I
15 : Emplacement terminaison
câble plat Gauche
ext.
11
16 : Emplacement terminaison
câble plat Droite
12
13
ASI
14
15
16
Remarque:
Il existe 2 bouchons de terminaison différents
pour câble plat:
gauche
droite
Raccordement des actionneurs
Les actionneurs seront directement connectés aux connecteurs
M12 femelles. Une électrovanne doit être reliée au module via le
connecteur forme A (DIN43650 - ISO4400).
M12 Sorties O3 & O4
M12 Sortie O2
5
1: non connecté
1: non connecté
4
1
2: DO4
2: non connecté
3: non connecté
3: 0 V
4: DO3
4: DO2
2
3
5: non connecté
5: non connecté
Forme A Sortie O1
1: 0 V
1
2
2: DO1
Remarque:
Pour conserver l'indice de protection IP67, les
voies non raccordées devront être obturées
par des bouchons (55468).
Telefon ++49(0)719147-0
5/8
Telefax ++49(0)719147-130
Notice d'installation V2.2
FRANCAIS
Adressage
Pour le réglage de l'adresse, utiliser le module d'adressage avec
le câble de liaison. (Consulter la notice du module d'adressage).
Les modules peuvent être adressés directement par le maître via
le bus. (Consulter la notice du maître).
Les valeurs d'adresses autorisées pour chaque esclave AS-I sont
(0),1...31.
L'adresse de l'esclave est mémorisée dans le module.
Connecteur d'adressage
avec bouchon
Profil de l'esclave
Le profil de l'esclave est enregistré par le maître dans une
mémoire non-volatile de l'esclave. Il décrit le fonctionnement et les
E/S de l'esclave. Il est décrit par l'IO,ID et ID2-code.
Seuls les modules ayant un même profil peuvent être inter
changés.
Visualisation
Le module est équipé de voyants LED de signalisation indiquant
l'état de fonctionnement du module. La signification de l'état des
voyants est donnée par le tableau ci-dessous:
AS-I
ERR
Etat de fonctionnement
(vert)
(rouge)
¡
¡
Pas de Bus AS-I
¡
-
Communication perturbée
-
¡
Module OK
¤
-
Esclave à l'adresse 0
Erreur périphérique : Surcharge ou court-
¤
¤
circuit d'une sortie
¡
¤
Reset
¡
¤
- allumé
éteint
clignote
Visualisation de l'alimentation externe:
24V
Etat de fonctionnement
(jaune)
¡
Pas d'alimentation
-
Présence alimentation
Remarque :
Lors d'un court-circuit ou d'une surcharge sur
une sortie, une erreur périphérique est envoyée
au maître. (maître 2.1 uniquement).
Murrelektronik GmbH
Postfach 1165
71567 Oppenweiler
Falkenstraße 3
71570 Oppenweiler
Internet : http://www.murrelektronik.com
MASI65 DO4/1A VA
55 683
Caractéristiques techniques
Raccordement AS-I
Tension du Bus AS-I
26,5...31,6VDC
Protection contre inver. de polarité oui
Profil (IO.ID.ID2)
S-8.F.E
Consommation de courant
max. 50 mA
Raccordement
Câble plat AS-I jaune
2x1,5mm² AS-I+, AS-I-
Alimentation externe
Tension de service
Ub 20 ... 30 VDC
Protection contre inver. de polarité oui
Raccordement
Câble plat AS-I noir
2x1,5mm², 24V, 0V
L'alimentation externe doit être isolée en conformité avec la norme
IEC 364-4-41 (PELV).
Sorties
Courant max. par sortie
IL 4A 100% ED
Courant max. total
4 A
Tension de sortie
Ub - 0,8V typ.
Protection contre les court-circuits oui
Protection contre les surcharges
1 A
CEM
EN 50295
10V/m
EN 61000-4-2 ESD
± 4KV / ± 8KV
EN 61000-4-3 HF-Feld
10 V/m
EN 61000-4-4 Burst
± 1KV / ± 2KV
EN 61000-4-6 HF-conducted
10V
EN 55011
class B
Divers
Plage de température
0...+60 °C
Indice de protection (DIN 40050)
IP 67 si câble plat traversant
Poids
env. 80g
Dimensions
33,2x50x66,0 mm
Nr. E208739
Nr. 35002
Telefon ++49(0)719147-0
6/8
Telefax ++49(0)719147-130
