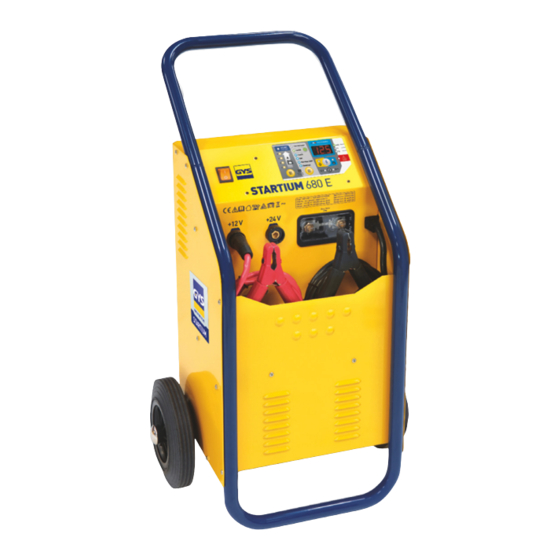

- Seite 1 Start-Ladegerät Startium 680E Art.-Nr. 5439 680...
- Seite 2 Start-Ladegerät Startium 680E Bedienfeld 1. Startmodus 2. Anzeige 3. Anzeige in Minuten 4. Anzeige in Volt 5. Anzeige in Prozent 6. Fehler-LED 7. LED signalisiert, dass die Auswahl aktiv ist (die Klemmen sind unter Spannung) 8. LED die den Anschluss an eine 24V-Batterie anzeigt 9.
- Seite 3 Gerätes ausreichend sind. Stellen Sie das Gerät so auf, dass der Anschlussstecker leicht erreichbar ist. Das Gerät muss an eine geerdete Steckdose angeschlossen werden und dabei müssen folgende Angaben berücksichtigt werden: STARTIUM 680E Kabelquerschnitt bei eventueller Netzspannung 230 V – 1 ph Kabelverlängerung 3 x 2,5 mm².
- Seite 4 Batteriespannung, auf “12V” oder “24V” an und stellen den Ladestrom je nach Batteriekapazität ein (Taste 13). Anschließend wählen Sie den Batterietyp aus (Taste 12). Die Standardeinstellung des Ladestroms ist “3” und des Batterietyps “Universal”. STARTIUM 680E 12 V 24 V...
- Seite 5 Aktivieren von diesem Modus durch Druck der Taste 9, startet eine Vorladung. 50 – 220 Ah / 160 Ah unverzögert Vorladung 5 min STARTIUM 680E Nehmen Sie auf dem Fahrersitz des Fahrzeuges Platz. Durch Zündung des Motors starten Sie den Startvorgang. Sollte der Motor nicht anspringen, wiederholen Sie nach 2-minütiger Wartezeit den Vorgang.
-
Seite 6: Hinweise Und Warnungen
TEST DER LICHTMASCHINE Die Funktion “Test der Lichtmaschine” kann durch die Taste 12 ausgewählt werden. Sie ermöglicht die Anzeige der Ladekapazität der Lichtmaschine durch die abwechselnde Anzeige der Spannung und des Prozentsatzes. Zwischen 0 und 99% = Unterlast-Fehler, die Batterie ist nicht korrekt aufgeladen Bei 100 % = korrekte Lichtmaschine Zwischen 101% und 200% = Überlast-Fehler SCHUTZFUNKTIONEN... -
Seite 7: Herstellergarantie
BETRIEBSSTÖRUNG, URSACHEN, ABHILFEN BETRIEBSTÖRUNGEN URSACHEN ABHILFEN Die Fehler-LED leuchtet. Kein oder schlechter Netzkontakt. Überprüfen Sie den Netzanschluss. Die Fehler-LED leuchtet Kurzschluss oder Verpolung der Klemmen. (A) Überprüfen Sie den Zustand der Schutz- und der Summer ertönt. sicherung. (B) Die Klemmen nicht kurzschliessen. Die Polaritäten umpolen. - Seite 8 Schaltplan STARTIUM 680E 97283 51047 71931 71932 51957 52222 51400 Fuse 51390 96104 51463 21493 51426 ZEICHENERKLÄRUNG Achtung! Lesen Sie die Betriebsanleitung. Gerät entspricht europäischen Richtlinien. Schutz gegen Berührung mit den Fingern und mittelgroße Fremdkörper, Schutz gegen Tropfwasser. Vor Nässe und Feuchtigkeit schützen! - Sorgen Sie für ausreichende Belüftung während des Ladevorgangs.
