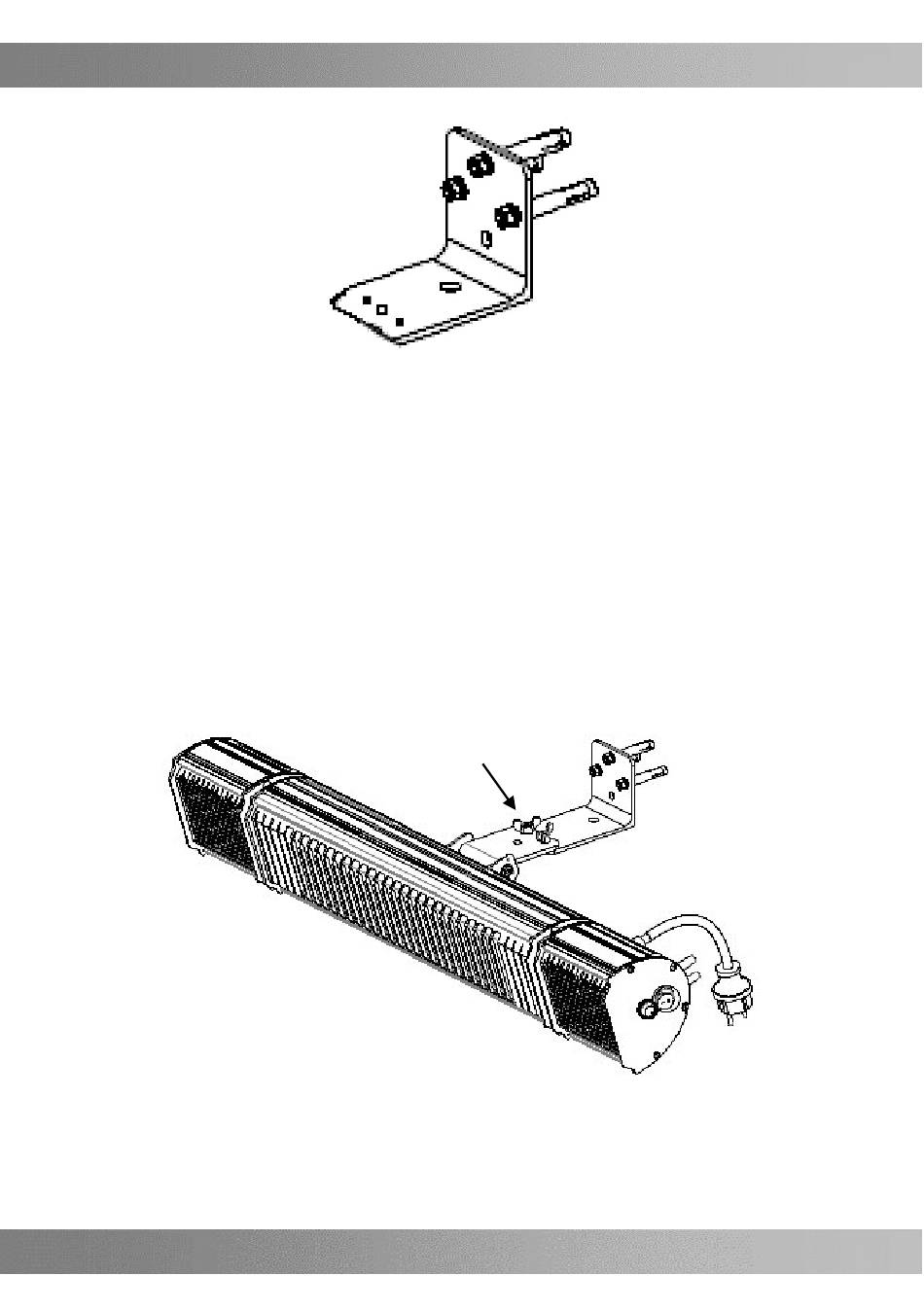

3. Bohren Sie an den markierten Stellen Löcher.
4. Nehmen Sie Mutter und Unterlegscheibe von den Flachkopf-Schrauben ab.
5. Setzen Sie die Flachkopf-Schrauben mit dem Kopf voraus in die Bohrlöcher ein.
6. Legen Sie die Halterung passend an, so dass die Schraubenden durch die
Schraublöcher ragen.
7. Legen Sie auf jedes Schraubende eine Unterlegscheibe. Setzen Sie dann die Muttern
passend auf.
8. Schrauben Sie die Muttern fest zu.
9. Drehen Sie die Schrauben aus den Schmetterlings-Schrauben heraus.
10. Halten Sie die Verbindungsplatte von oben passend an die Halterung, so dass die
Schraublöcher übereinander liegen.
11. Führen Sie die Schrauben von unten nach oben durch die Schraublöcher.
12. Setzen Sie die Schmetterlings-Schrauben von oben passend auf die Schraubenden.
Drehen Sie die Schmetterlings-Schrauben fest zu.
13. Stellen Sie einen 45°-Winkel ein, indem Sie die seitlichen Schrauben mit dem
Sechskant-Schlüssel leicht lockern und Ihren Heizstrahler nach oben oder unten
drehen.
