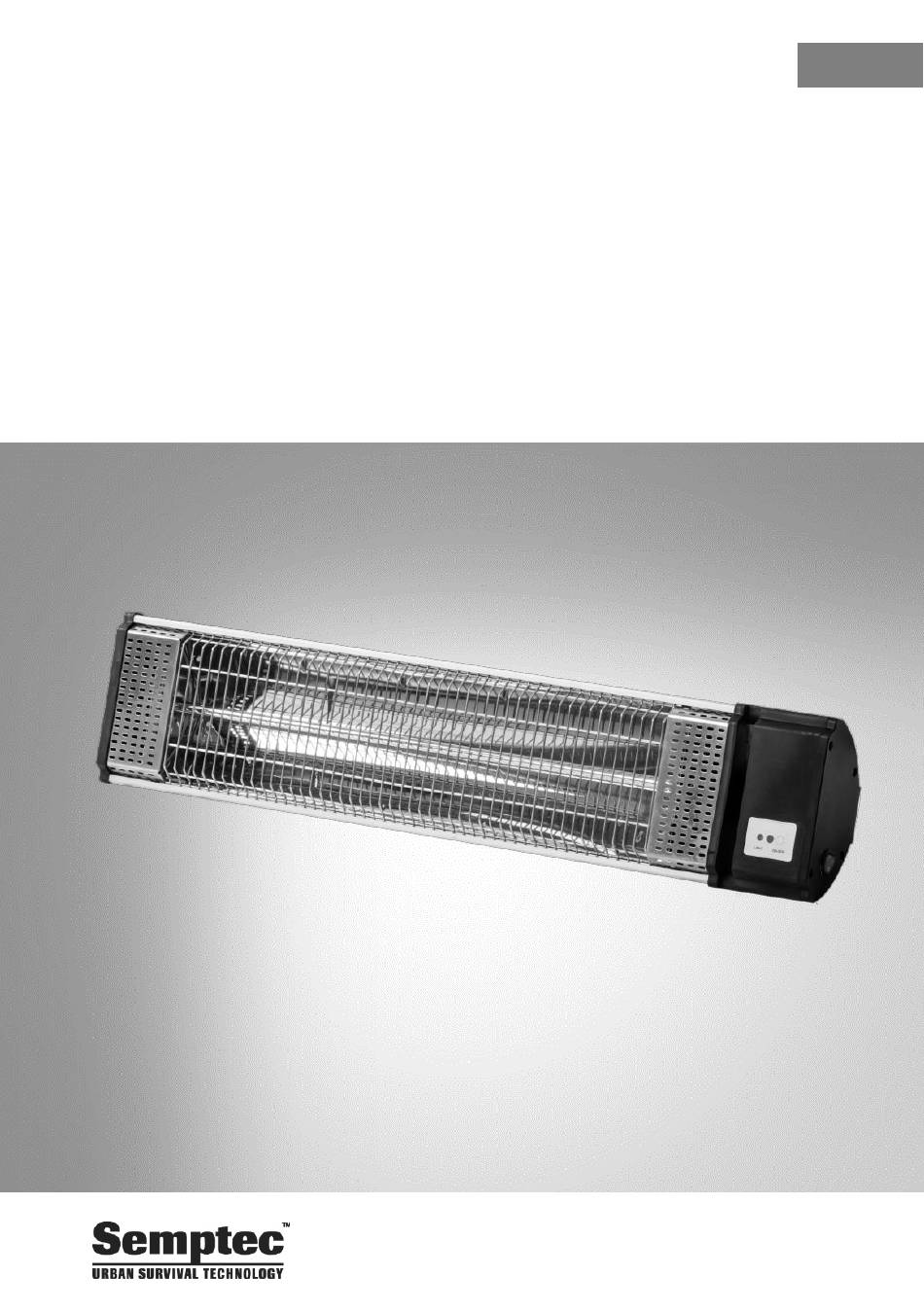

- Seite 1 IR-Heizstrahler mit Fernbedienung, 1.500/2.000 W Bedienungsanleitung NX-9042-675 NX-9009-675...
-
Seite 2: Inhaltsverzeichnis
Reinigung .......................... 20 Technische Daten ......................21 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.semptec.com Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Semptec – www.semptec.com... -
Seite 3: Ihr Neuer Heizstrahler

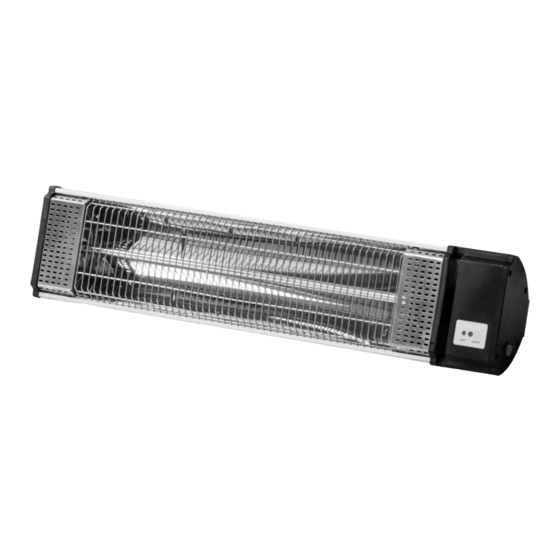

2 AAA-Batterien für die Fernbedienung Zusätzlich benötigt: Bohrmaschine Zusätzlich zur Montage benötigt: Bohrer 8 mm Schraubenschlüssel Wasserwaage Produktvarianten NX-9042-675: IR-Heizstrahler mit Goldröhre RA-15.gl, Fernbedienung, 1.500 W NX-9009-675: IR-Heizstrahler mit Goldröhre RA-20.gl, Fernbedienung, 2.000 W Semptec – www.semptec.com... -
Seite 4: Wichtige Hinweise Zu Beginn
Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen. Vorsicht: Einige Teile des Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind. Semptec – www.semptec.com... -
Seite 5: Hinweise Zu Batterien
Normale Batterien dürfen nicht wieder aufgeladen werden. Achtung Explosionsgefahr! Verwenden Sie immer Batterien desselben Typs zusammen und ersetzen Sie immer alle Batterien im Gerät zur selben Zeit! Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen. Semptec – www.semptec.com... -
Seite 6: Wichtige Hinweise Zur Entsorgung
Übereinstimmung mit der RoHS Richtlinie 2011/65/EU, der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG befindet. Leiter Qualitätswesen Dipl.-Ing. (FH) Andreas Kurtasz 27.11.2015 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-9042, NX-9009 ein. Semptec – www.semptec.com... -
Seite 7: Produktdetails
Produktdetails Heizstrahler Heizröhre mit Reflektor, Schutzgitter Empfangssensor für die Fernbedienung Ein/Aus-Schalter (ON/OFF) Betriebsanzeiget LIGHT Hauptschalter I/0 (verdeckt an der Seite) Fernbedienung Infrarotübertragung der Ein/Ausschalter auf der Fernbedienung Fernbedienung HEAT ON/OFF Semptec – www.semptec.com... -
Seite 8: Inbetriebnahme
Das Feuerschutzgitter dieses Heizgerätes ist dafür bestimmt, einen direkten Zugang zu den Heizelementen zu verhindern, und muss sich an Ort und Stelle befinden, wenn das Heizgerät benutzt wird. Das Feuerschutzgitter bietet keinen ausreichenden Schutz für kleine Kinder und gebrechliche Personen. Semptec – www.semptec.com... -
Seite 9: Montagematerial
Montagematerial Halterung (4) M6-Mutter (2) Schraubbolzen (2) Dübel (4) M6 x 12 Schraube (2) T5 x 25 Blechschraube (4) Montageübersicht Semptec – www.semptec.com... -
Seite 10: Montage
Löcher. Nehmen Sie eine Wasserwaage zu Hilfe, um sicher zu gehen, dass die Wandhalterung horizontal montiert und der Heizstrahler später waagrecht angebracht werden kann. ACHTUNG! Achten Sie darauf, dass an der gewählten Bohrstelle keine Leitungen oder Rohre verlaufen. Dies kann zu Verletzungen oder Umgebungsschäden führen! Semptec – www.semptec.com... - Seite 11 Blechschrauben (13) an die Wand. 4. Setzen Sie nun die Gerätehalterung auf der Wandhalterung an und schrauben Sie sie mit der M6 x 12 Schraube (10) und der M6-Mutter (11) an (Mutter – Halterung – Schraube). Gerätehalterung Wandhalterung Semptec – www.semptec.com...
- Seite 12 Der Heizstrahler kann mit den mitgelieferten Wand- und Gerätehalterungen in der Befestigungsposition verstellt werden. Der Heizstrahler kann in einem Winkel bis zu 30° an der Wand geneigt werden, sodass die Wärme nach unten abgestrahlt wird. Beachten Sie hierzu bitte die beiden nachstehenden Abbildungen. Semptec – www.semptec.com...
-
Seite 13: Deckenmontage
Deckenmontage HINWEIS: Zur Deckenmontage werden zwei Personen benötigt. Montagematerial Halterung (4) Dübel (4) Schraubbolzen (2) T5 x 25 Blechschraube (4) M6 x 12 Schraube (4) Kette M6 Mutter (4) Unterscheiben Semptec – www.semptec.com... -
Seite 14: Montageübersicht
Montageübersicht Semptec – www.semptec.com... -
Seite 15: Montage
1. Bestimmen Sie einen geeigneten Montageort für den Heizlüfter. Eine geeignete Steckdose muss sich in der Nähe befinden. Zur Deckenmontage muss unbedingt die mitgelieferte Deckenhalterung verwendet werden. Der Abstand zur nächsten seitlichen Wand muss mindestens 40 cm betragen. Zimmerdecke 40 cm 180 cm Semptec – www.semptec.com... - Seite 16 Achten Sie darauf, dass an der gewählten Bohrstelle keine Leitungen oder Rohre verlaufen. Dies kann zu Verletzungen oder Umgebungsschäden führen! 3. Setzen Sie Dübel (12) in die Bohrung ein und schrauben Sie die Halterung mit den Blechschrauben (13) an, wie in der nachstehenden Abbildung dargestellt. Deckenhalterung Semptec – www.semptec.com...
- Seite 17 Gerätehalterung 6. Bringen Sie die Kette (14) mit der M6 x 12 Schraube (10), der Unterlegscheibe (15) und M6 Mutter (11) an der Gerätehalterung (1) an (Mutter – Unterlegscheibe - Halterung – Kette – Unterlegscheibe - Schraube). Semptec – www.semptec.com...
- Seite 18 7. Bringen Sie nun das andere Ende der Kette mit der M6 x 12 Schraube (10), der Unterlegscheibe (15) und M6 Mutter (11) an der Wandhalterung (1) an (Schraube – Unterlegscheibe - Kette – Halterung – Unterlegscheibe - Mutter). Semptec – www.semptec.com...
- Seite 19 8. So sollte Ihre Halterung zum Schluss aussehen: Semptec – www.semptec.com...
-
Seite 20: Verwendung
Demontieren Sie den Heizstrahler nicht und nehmen Sie auch keine selbstständigen Reparaturen vor. Stoßen Sie den Heizstrahler nicht hart an, setzen Sie ihn nicht übermäßiger Hitze oder direkter Sonneneinstrahlung aus. Bewahren Sie den Heizstrahler trocken auf, wenn er nicht in Gebrauch ist. Semptec – www.semptec.com... -
Seite 21: Technische Daten
Technische Daten NX-9042 NX-9009 Stromversorgung 230 V / 50 Hz Leistung 1500 Watt 2000 Watt Länge Netzkabel 1,90 m Abmessungen (BxHxT) 696 x 153 x 87 mm Gewicht 2,3 kg Semptec – www.semptec.com... - Seite 22 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV4 – 05.02.2016 – SL//Ex: MX//BR...
