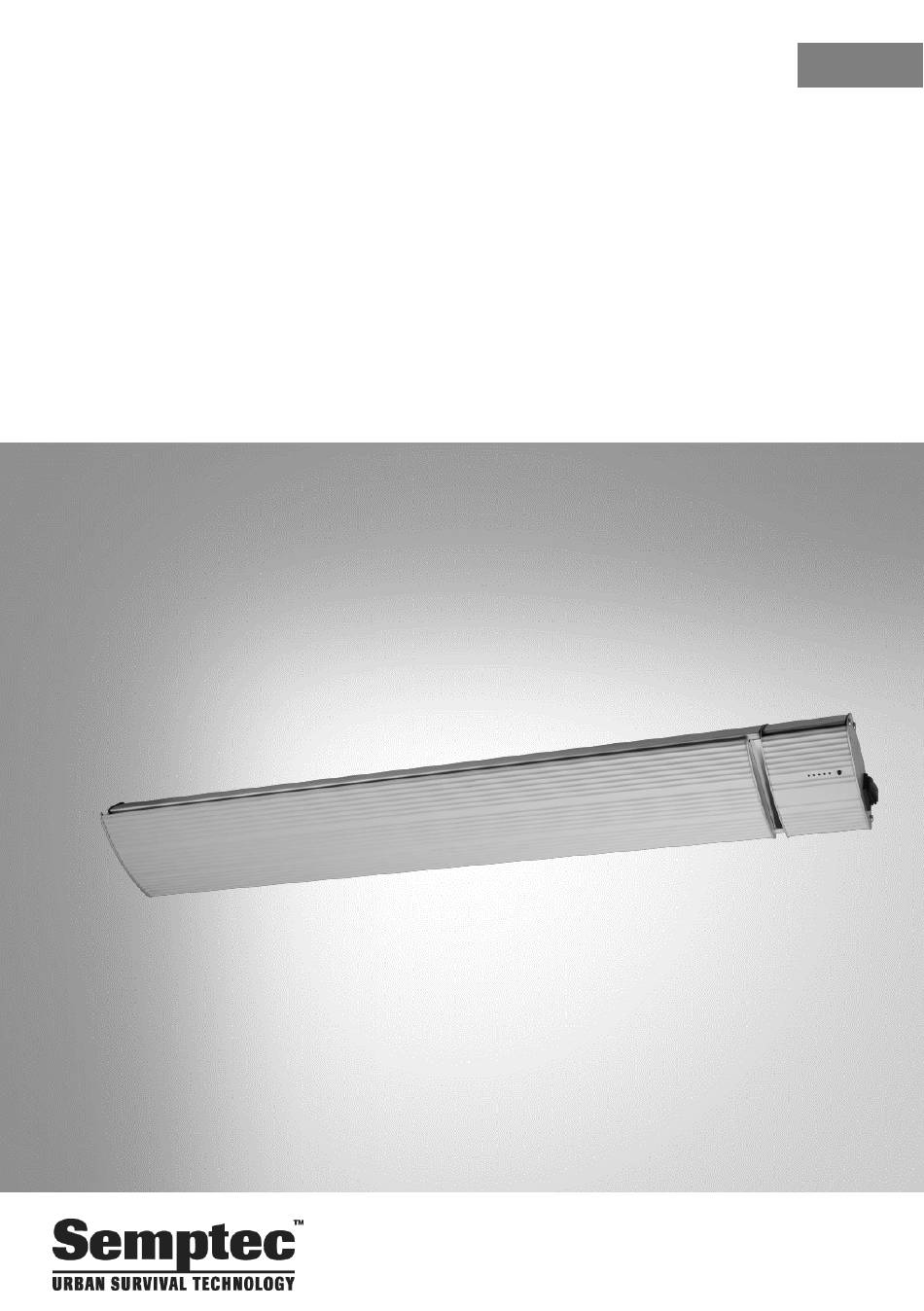

- Seite 1 IR-Dunkelheizstrahler RA-350 Mit Timer und Fernbedienung, 3.200 Watt, IP65 Bedienungsanleitung NX-6240-675...
-
Seite 2: Inhaltsverzeichnis
Vor der Montage ......................12 Montage .......................... 13 Verwendung ........................15 Betriebsanzeige ......................15 Heizstufen einstellen ....................... 15 Timer einstellen ....................... 16 Reinigung und Wartung ....................16 Problemlösung ........................ 17 Wann an Service/ Elektrofachkraft wenden ..............18 Technische Daten ......................19 Semptec – www.semptec.com... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.semptec.com Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Semptec – www.semptec.com...
-
Seite 4: Ihr Neuer Ir-Dunkelheizstrahler
Bitte lesen Sie diese Bedienungsanleitung und beachten Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen IR-Dunkelheizstrahler optimal einsetzen können. Lieferumfang • IR-Dunkelheizstrahler • Fernbedienung • Wand- und Deckenhalterung • Bedienungsanleitung Zusätzlich benötigt: • 2x Batterien Typ AAA • Montagematerial (4x Dübel und Schrauben) Semptec – www.semptec.com... -
Seite 5: Wichtige Hinweise Zu Beginn
• Kindern ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder Semptec – www.semptec.com... - Seite 6 • Legen Sie keine Kleidung, Handtücher oder Ähnliches zum Trocknen über das Gerät! Überhitzungs- und Brandgefahr! • Wenn das Gerät oder das Kabel beschädigt sind, wenden Sie sich an den Service. Verwenden Sie das Gerät auf keinen Fall weiter. Semptec – www.semptec.com...
-
Seite 7: Wichtige Hinweise Zur Entsorgung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-6240-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-6240 ein. Semptec – www.semptec.com... -
Seite 8: Produktdetails
Produktdetails 1. Wand- und Deckenhalterung 2. Kabel 3. Betriebsanzeige 4. Heizoberfläche 5. Anzeige-LEDs für Timer und Heizstufen 6. Empfänger 7. Ein/Aus-Schalter 8. Heizstufen-Tasten 9. Timer-Tasten 10. On/ Standby-Tasten Semptec – www.semptec.com... -
Seite 9: Inbetriebnahme
Winkel von 0°, 15° oder 30° ein. Wenn Sie das Gerät an der Wand installieren, stellen Sie es ausschließlich auf einen Winkel von 15°, 30° oder 45° ein. 0° 15° 30° 45° • Achten Sie darauf, dass sich keine Lampen, Ventilatoren, Sprinkleranlagen o.Ä. unterhalb des Geräts befinden. Semptec – www.semptec.com... - Seite 10 • Min. 1,8 m und max. 2,7 m vom Fußboden • Min. 1 m zu Oberflächen wie z.B. Tischen Min.17 cm Min. 60 cm Min. 60 cm Min. 1 m zu z.B. Tischen Min. 1,8 m und max. 2,7 m zum Fußboden Min. 60 cm Semptec – www.semptec.com...
- Seite 11 Sie darauf, dass die Steckdose zur Stromversorgung auf der nach unteren Seite des Geräts liegt. Richtige Installation Falsche Installation • Sie können das Gerät wie in folgendem Diagramm dargestellt installieren: An einer vertikalen Wand An der Decke An der Decke An der Dachschräge in einem Winkel Semptec – www.semptec.com...
-
Seite 12: Wärmebereich
Außenbereich. 3.200 W 2,1 m Ca. 5,8 m² 2,1 m 2,75 m Vor der Montage ACHTUNG: Bitte reinigen Sie die Keramikfläche nach Hautkontakt, bevor Sie das Gerät in Betrieb nehmen. Sonst entstehen nur schwer zu lösende Verunreinigungen. Semptec – www.semptec.com... -
Seite 13: Montage
5-fache Gewicht des Heizgeräts zu halten, d.h. 47,5 kg (9,5 kg x 5). Min. 1,4 m ± 5 cm 3. Stellen Sie die Halterungen auf den gewünschten Winkel ein und schrauben Sie sie fest. Beachten Sie dabei die Vorgaben für Ihren gewählten Montageort im Kapitel Wichtige Hinweise zum Montageort. Semptec – www.semptec.com... - Seite 14 Rückseite des Geräts ein. Lassen Sie sich dabei ggf. von einer dritten Person helfen. Schieben Sie dann die Halterungen zusammen und fixieren Sie sie, indem Sie die Schrauben an der Seite der Halterung (in der Abb. mit A markiert) fest drehen. Semptec – www.semptec.com...
-
Seite 15: Verwendung
Drücken Sie im Standby oder während das Gerät heizt die gewünschte Heizstufen-Taste auf der Fernbedienung, um die entsprechende Heizstufe einzustellen: Low – Med – High (niedrig, mittel, hoch). Entsprechend der eingestellten Heizstufe leuchtet die Heizstufen- LED in folgenden Farben: Semptec – www.semptec.com... -
Seite 16: Timer Einstellen
Wartung durchgeführt wird. Wischen Sie Staub mit einem trockenen Tuch vom Gerät. Reinigen Sie die Heizflächen mit einem feuchten weichen Tuch. Verwenden Sie keine scheuernden oder ätzenden Reinigungsmittel. ACHTUNG! Tauchen Sie das Gerät niemals in Wasser! Lebensgefahr! Semptec – www.semptec.com... -
Seite 17: Problemlösung
Das Gerät ist nicht in korrekter Position installiert, Schwache Wärmeleistung es ist möglicherweise zu hoch angebracht. Installieren Sie es in korrekter Position. Das Gerät ist möglicherweise zu klein für den gewünschten Bereich. Ein Heizelement ist defekt. Kontaktieren Sie den Service. Semptec – www.semptec.com... -
Seite 18: Wann An Service/ Elektrofachkraft Wenden
Heizelement defekt ist. • Wenn das Gerät an die Stromversorgung angeschlossen und eingeschaltet ist, aber nicht heizt bzw. keine Betriebsanzeige leuchtet. Wenden Sie sich an eine Elektrofachkraft, wenn: • ein mit dem Gerät verbundener Schutzschalter oder eine Sicherung herausspringt. Semptec – www.semptec.com... -
Seite 19: Technische Daten
Heizstufen 33%, 66%, 100% Aufheizzeit 3 Minuten Timer Automatisches Abschalten nach bis zu 13 Stunden Abstrahlwinkel 0°, 15°, 30°, 45° Schutzklasse IP65 Kabellänge Ca. 105 cm Abmessungen (BxHxT) 192 x 18 x 10 cm Gewicht 9,5 kg Semptec – www.semptec.com... - Seite 20 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 24.10.2019 – MR/SM//PZ...
- Seite 21 RA-350 Chauffage radiant infrarouge professionnel 3200 W avec minuteur et télécommande Mode d'emploi NX-6240-675...
- Seite 22 Table des matières Votre nouveau chauffage radiant infrarouge professionnel RA-350 ......3 Contenu ..........................3 Accessoires requis ......................3 Consignes préalables ......................4 Consignes de sécurité .......................4 Consignes importantes pour le traitement des déchets ............6 Déclaration de conformité ....................6 Description du produit .......................7 Mise en marche ........................8 Consignes importantes pour le montage ................8...
-
Seite 23: Votre Nouveau Chauffage Radiant Infrarouge Professionnel Ra-350
Votre nouveau chauffage radiant infrarouge professionnel RA-350 Chère cliente, cher client, Nous vous remercions d'avoir choisi ce chauffage radiant. L'élément chauffant ultra- moderne diffuse la chaleur sans rayonnement lumineux. La technologie à infrarouges agit directement sur votre corps sans perte conséquente et inutile de chaleur dans l'air environnant. -
Seite 24: Consignes Préalables
Une fois éteint, l'appareil peut mettre jusqu'à 1 heure à refroidir. Ne placez pas l'appareil à proximité de rideaux ou tout autre matériau inflammable. Ne couvrez jamais l'appareil. Risque d'incendie ! Semptec – www.semptec.fr... - Seite 25 Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d'erreur ! Semptec – www.semptec.fr...
-
Seite 26: Consignes Importantes Pour Le Traitement Des Déchets
à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension. Service Qualité Dipl.-Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Semptec – www.semptec.fr... -
Seite 27: Description Du Produit
1. Support pour mur ou plafond 2. Câble 3. Témoin de fonctionnement 4. Surface chauffante 5. Voyants LED pour minuteur et niveaux de chauffe 6. Récepteur 7. Interrupteur marche/arrêt 8. Touches du niveau de chauffe 9. Touches du minuteur 10. Touches ON/Standby Semptec – www.semptec.fr... -
Seite 28: Mise En Marche
Veillez à ce que ni lampe, ni ventilateur, ni installation d'arrosage, etc. ne se trouve sous l'appareil. Si vous fixez l'appareil à un mur vertical, veillez à respecter les distances suivantes : À au moins 22 cm du plafond À au moins 10 cm du mur Semptec – www.semptec.fr... - Seite 29 À au moins 1 mètre des surfaces (tables par exemple) Min 17 cm Min 60 cm Min 60 cm À au moins 1 m des tables De 1,8 à 2,7 m par rapport au sol Min 60 cm Semptec – www.semptec.fr...
- Seite 30 Installation incorrect Installation correcte Vous pouvez installer l'appareil comme indiqué sur les schémas suivants : Sur un mur vertical Sur un Sur un plafond, plafond Sur le plafond d'une avec un angle horizontal pente de toit d'inclinaison Semptec – www.semptec.fr...
-
Seite 31: Zone De Chaleur
Choisissez le matériel de montage en fonction des caractéristiques de l'emplacement de l'installation. Tenez compte du fait que l'emplacement du montage doit pouvoir supporter 5 fois le poids de l'appareil de chauffage, c'est à dire 9,5 kg x 5, donc 47,5 kg. Semptec – www.semptec.fr... - Seite 32 4. Suspendez l'appareil aux supports. Pour ce faire, accrochez les rails situés à l'arrière de l'appareil. Si besoin est, faites-vous aider d'une tierce personne. Assemblez les supports et fixez-les en vissant fermement les vis (A sur le schéma) sur les côtés de chaque support. Semptec – www.semptec.fr...
-
Seite 33: Utilisation
Lorsque le minuteur est activé, le voyant qui correspond au nombre d'heures sélectionné est allumé. Le voyant du niveau de chauffe brille en fonction du niveau de chauffe sélectionné (faible/moyen/élevé). Le récepteur reçoit le signal de la télécommande. Semptec – www.semptec.fr... -
Seite 34: Régler Le Niveau De Chauffe
En procédant de cette manière, vous pouvez programmer le minuteur pour une durée de jusqu'à 13 heures. Il vous suffit d'additionner les touches correspondantes. Pour 13 heures, appuyez successivement sur les touches 1, 2, 4 et 6 (1+2+4+6=13) Semptec – www.semptec.fr... -
Seite 35: Nettoyage Et Entretien
Retirez la poussière de l'appareil avec un chiffon sec. Nettoyez la surface chauffante à l'aide d'un chiffon doux et humide. N'utilisez pas de produit nettoyant agressif ou abrasif. ATTENTION ! Ne plongez jamais l'appareil dans l'eau ! Danger de mort ! Semptec – www.semptec.fr... -
Seite 36: Dépannage
à l'alimentation et allumé mais qu'il ne chauffe pas ou qu'aucun voyant ne s'allume. Adressez-vous à un électricien si : l'appareil de chauffage a fait sauter un fusible ou qu'il déclenche le commutateur correspondant sur le tableau électrique. Semptec – www.semptec.fr... -
Seite 37: Caractéristiques Techniques
Arrêt automatique après un délai de jusqu'à 13 h Angle de rayonnement 0°, 15°, 30°, 45° Indice de protection IP65 Longueur du câble Env. 105 cm Dimensions (L x H x P) 192 x 18 x 10 cm Poids 9,5 kg Semptec – www.semptec.fr... - Seite 38 Semptec – www.semptec.fr...
- Seite 39 Semptec – www.semptec.fr...
- Seite 40 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV2 – 24.10.2019 – MR/SM//PZ...
