Inhaltszusammenfassung für Panasonic PT-LM1E

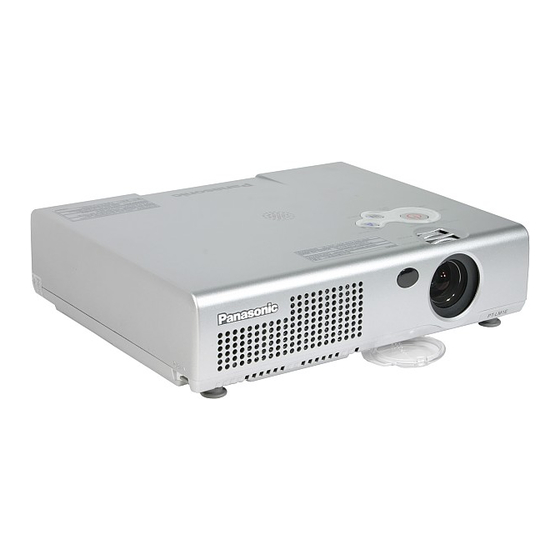

- Seite 1 LCD-Proje ktor Für gewerbliche Anwendungen Bedienungsanleitung PT-LM1 E Modell Lesen Sie bitte vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. E U T SC H...
-
Seite 2: Wichtige Hinweise Zur Sicherheit
In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Farbprojektors. Sie wird Ihnen helfen, das Gerät optimal zu bedienen und dazu beitragen, dass Sie mit Ihrem LCD-Farbprojektor von Panasonic zufrieden sein werden. Die Seriennummer befindet sich an der Unterseite des Geräts. Tragen Sie bitte diese Seriennummer in den nachstehenden Freiraum ein und bewahren Sie diese Anleitung zum späteren Nachschlagen an einem sicheren Ort auf. - Seite 3 WICHTIG: FORMSTECKER (nur Großbritannien) LESEN ZU IHRER SICHERHEIT DEN FOLGENDEN TEXT SORGF Ä LTIG DURCH. Das Gerät wird mit einem dreipoligen Formstecker geliefert. Im Stecker befindet sich eine 13 A-Sicherung. Falls die Sicherung ersetzt werden muss, darf nur eine Sicherung, die eine Belastbarkeit von 13 A besitzt und von ASTA oder BSI bis BS1362 genehmigt ist, verwendet werden.
-
Seite 4: Inhaltsverzeichnis
Inhalt Vorbereitung Bildern Einstellen der Position WICHTIGE HINWEISE POSITION, DOT CLOCK, CLOCK SICHERHEIT PHASE, BILDFORMAT, Hinweise für die Sicherheit AUFLÖSUNG, BILDSPERRE Zubehör Ändern der Anzeigesprache..41 Vor der Inbetriebnahme Weitere Einstellungen Anordnung und Funktion der OSD, AUT.SIGNAL, BILD T.KORR., VGA60/525p, SXGA einzelnen Bedienungselemente 1 2 ART, HI NTE RG R U N D, M ONTAG E , Vor der Inbetriebnahme... -
Seite 5: Hinweise Für Die Sicherheit
Hinweise für die Sicherheit WARNUNG Falls Rauch, ungewöhnliche Gerüche und Geräusche aus dem Projektor austreten, muss der Netzstecker aus der Steckdose gezogen werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Kontrollieren Sie, dass kein Rauch mehr entsteht und wenden Sie sich für die Reparatur an einen autorisierten Kundendienst. - Seite 6 Das Netzkabel und der Netzstecker dürfen nicht beschädigt werden. Das Netzkabel darf nicht abgeändert, mit schweren Gegenständen belastet, erhitzt, verdreht, stark gebogen, gezogen oder gebündelt werden. Bei Verwendung eines beschädigten Netzkabels besteht eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Ein beschädigtes Netzkabel muss von einem autorisierten Kundendienst repariert oder ersetzt werden.
- Seite 7 Das Gerät darf nicht in einem Badezimmer oder einer Dusche verwendet werden. Es kann ein elektrischer Schlag oder ein Brand ausgelöst werden. Bei eingeschaltetem Projektor nicht in das Objektiv schauen. Bei der Projektion wird ein helles Licht ausgestrahlt. Wenn Sie bei eingeschaltetem Projektor direkt in das Objektiv schauen, besteht die Gefahr von Augenschäden.
- Seite 8 Keine schweren Gegenstände auf den Projektor stellen. Stellen Sie keine schweren Gegenstände auf den Projektor, weil dieser beim Umfallen beschädigt werden und Verletzungen verursachen kann. Batterien dürfen nicht kurzgeschlossen, erhitzt oder zerlegt werden und nicht ins Wasser oder Feuer geworfen werden. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen und Verbrennungen und andere Verletzungen verursachen.
-
Seite 9: Zubehör
Zubehör Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist. E U T S C H... -
Seite 10: Vor Der Inbetriebnahme
Vorsichtshinweise zum Ändern des Projektorstandorts Bringen Sie vor dem Ändern des Standorts den Objektivdeckel an. Bringen Sie den Objektivdeckel so an, dass das “Panasonic”- Logo wie in der obenstehenden Abbildung gezeigt gerichtet ist. Vorsichtshinweise für die Aufstellung Vermeiden Sie Orte, an denen der Projektor Vibrationen oder Stößen ausgesetzt ist. - Seite 11 Hinweise für den Betrieb Optimale Bildqualität Schließen Sie die Vorhänge und Läden und schalten Sie alle Fluoreszenzbeleuchtungen in Leinwandnähe aus, um eine Beeinflussung durch Lichteinfall von außen oder durch die lnnenbeleuchtung auf die Leinwand zu vermeiden. Die Objektivlinse nicht mit der Hand berühren. Berühren Sie die Objektivlinse nicht mit der bloßen Hand, weil die Bildqualität durch Schmutz, Fingerabdrücke usw.
-
Seite 12: Anordnung Und Funktion Der Einzelnen Bedienungselemente
Anordnung und Funktion der einzelnen Bedienungselemente (Seite 23) (Seite 23) Projektorbedienungsfeld (Oberseite) (Seite 14) Fernbedienungsfach Bewahren Sie die Fernbedienung wie in der obenstehenden Abbildung gezeigt auf. (UR) (Seite 23) Mit diesen Knöpfen können die vorderen einstellbaren Füße entriegelt werden. Drücken Sie diese Knöpfe zum Einstellen der Projektorneigung. Objektivdeckel Projektionsobjektiv Fernbedienungssignalempfänger... - Seite 13 Projektor <Hinten und unten> Anschlussbuchsen (Seite 16) Luftauslassöff nung Diese Öffnung darf nicht abgedeckt werden. Lufteinlassöffnung Diese Öffnung darf nicht abgedeckt werden. Lampenhalterung (Seite 50) Vordere einstellbare Füße (UR) (Seite 23) Lufteinlassöffnung, Luftfilter (Seite 49) Diese Öffnung darf nicht abgedeckt werden. HINWEIS: Während der Projektion wird das Kühlgebläse eingeschaltet, desha entsteht ein kleines Betriebsgeräusch.
-
Seite 14: Menübedienung
Menübedienung Projektorbedienungsfeld <Oberseite> <Anschlussfeld: Seite 16> Fernbedienung Netzanzeige (Seiten 22, 24 und 25) Die Anzeige leuchtet rot, wenn der Projektor in die Betriebsbereitschaft geschaltet ist, und leuchtet bei Beginn einer Bildprojektion grün. DEUTSCH... - Seite 15 TEMP-Anzeige (Seite 47) Diese Anzeige leuchtet, wenn eine abnormal hohe Temperatur im oder in der Nähe des Projektors festgestellt wird. Beim Überschreiten einer gewissen Temperatur wird die Stromversorgung automatisch ausgeschaltet und diese Anzeige blinkt. LAMP-Anzeige (Seite 48) Diese Anzeige leuchtet, wenn die Lampe ausgetauscht werden muss. Diese Anzeige blinkt, wenn eine Störung Schaltkreis vorhanden ist.
- Seite 16 Anschlussbuchsen Menübedienung (Anschlussfeld) (Seite 14) RGB IN-Buchse (Seiten 19 und 20) Diese Buchse wird für den Eingang von RGB- und YP -Signalen verwendet. S-VIDEO IN-Buchse (Seiten 20 und 39) Diese Buchse wird für den Signaleingang einer S-VIDEO-kompatiblen Komponente, wie einem Videodeck verwendet. Die Buchse ist kompatibel mit S1 -Signalen und schaltet das Bildseitenverhältnis automatisch zwischen 16:9 und 4:3 um, entsprechend dem anliegenden Signal.
-
Seite 17: Aufstellung
Aufstellung Projektionsarten Der Projektor kann für die folgenden vier Projektionsarten aufgestellt werden. Stellen Sie die Projektionsart entsprechend der Projektoraufstellung ein. (Die Projektionsart lässt sich im einstellen. Für Einzelheiten wird auf die Seite 43 verwiesen.) Frontprojektion Front-Deckenprojektion Rückprojektion Rück-Deckenprojektion (Verwendung einer (Verwendung einer lichtdurchlässigen Leinwand) lichtdurchlässigen Leinwand) -
Seite 18: Projektionsabstände
Projektorposition <Einheiten: mm (´´)> obere Bildschirmkante Projektionsabstand SH: Bildhöhe Bildschirm SW: Bildbreite H 1 : Abstand zwischen Objektivmitte zur unteren untere Bildschirmkante Kante des projizierten Bildes Bildschirm Projektionsabstände Projektionsabstand (L) Bildschirmgröße (4:3) Höhen- Position Tele Weitwinkel (H1) Diagonale Höhe (SH) Breite (SW) (LT) (LW) HINWEIS:... -
Seite 19: Anschlüsse
Ansch I üsse Hinweise zu den Anschlüssen Lesen Sie vor dem Anschließen die Bedienungsanleitung des betreffenden Peripheriegerätes sorgfältig durch. Schalten Sie vor dem Anschließen alle Peripheriegeräte aus. Falls die notwendigen Anschlusskabel nicht mit den Peripheriegeräten mitgeliefert werden oder als Sonderzubehör erhältlich sind, muss ein entsprechendes Kabel für das anzuschließende Gerät vorbereitet werden. -
Seite 20: Anschluss Von Videogeräten
Anschluss von Videogeräten D-sub15 RCAx3 Adapter DVD-Spieler (mit Component Videobuchse) HINWEIS: Falls bei verwendetem ”D. ZOOM” (Digitalzoom WINDOW” (“DOPPELBILD) die Signalkabel ge Computer oder das Videodeck ausgeschaltet w Funktion abgebrochen. DEUTSCH... -
Seite 21: Vorbereitungen Für Die
Vorbereitungen für die Fernbedienung Setzen Sie mitgelieferte Lithiumbatterie richtig gepolt ein. Drücken Sie die Lasche nach rechts und ziehen Sie die Batteriehalterung heraus. Rückseite Lasche drücken herausziehen Setzen Sie die Batterie mit der "+"-Seite nach oben gerichtet in die Batteriehalterung ein. Richten Sie die Seite “+”... -
Seite 22: Einschalten Des Projektors
1, Kontrollieren Sie, ob alle Netzkabel Peripheriegeräte richtig angeschlossen sind. 2, Nehmen Si e den Objektivdeckel ab. Panasonic Schließen Sie das Netzkabel aus dem Zubehör an der AC IN-Buchse an. Die Netzanzeige des Projektors leuchtet rot. Drücken Sie die POWER Taste. -
Seite 23: Einstellen Des Winkels
Stellen Sie das Eingangssignal mit der Eingangswa h ltaste ein. Eingangswahltasten VIDEO VIDEO Umschalten von Signalen S-VIDEO S-VIDEO Das eingestellte Eingangssignal wird wiedergegeben. Wenn ein YPBPR-Signal anliegt, wird “YP ” anstelle von “RGB” angezeigt. ‘Befolgen Sie beim Aufstellen und beim Ändern des Standortes die folgenden Anweisungen. -
Seite 24: Ausschalten Des Projektors
Ausschalten des Projektors Netzanzeige Panasonic Netzkabel Drücken Sie die POWER- S C H A L T E T S T R O M AUS Taste. N E I N Auf den Bildschirm wird die Anzeige “SCHALTET STROM AUS” eingeblendet. Stellen Sie mit den Tasten oder “JA”... - Seite 25 nd oder unmittelbar nach einer Projektion aus len, um den Projektorstandort zu ändern. Das hlen der Lampe von der internen Bei Verwendung dieser Funktion wird verglichen mit dem Abkühlen bei angeschlossenem Netzkabel mehr Zeit benötigt, bis die Lampe erneut eingeschaltet werden kann. Packen Sie den Projektor bei eingeschaltetem Kühlgebläse nicht in eine Tasche.
-
Seite 26: Trapezkorrektur Und Automatische
Trapezkorrektur und automatische Positionierung (AUTO SETUP) Der Projektor tastet den Neigungswinkel und das Eingangssignal ab. Die Trapezkorrektur und die Bildpositionierung lassen sich automatisch entsprechend dem anliegenden Eingangssignal vornehmen. Drücken Sie die AUTO SETUP-Taste. (Wenn das projizierten Bild eine Trapezverzerrung aufweist) Bildschirm projiziertes Bild... -
Seite 27: Kurzzeitiges Abschalten Der
Drücken Sie zum Zurückschalten in die normale Betriebsart irgend eine Taste des Projektors oder der Fernbedienung. HINWEIS: “SHUTTER” im “HAUPTMENÜ” hat die gleiche Funktion. Panasonic Standbildwiedergabe (FREEZE) Drücken Sie die FREEZE-Taste. Standb Die Bildprojektion wird auf die Standbildwiedergabe geschaltet. Drücken Sie die FREEZE-Taste nochmals, um die Standbildwiedergabe auszuschalten. -
Seite 28: Vergrößern Des Bildes
Vergrößern des Bildes (D.ZOOM) Drücken Sie die DZOOM-Taste +/-. Das Bild wird um das 1,5-fache Vergrößert. Die Fernbedienung funktioniert bei eingeschalteter D. ZOOM (Digitalzoom) -Funktion Stellen Sie den Bildteil, der vergrößert projiziert werden soll, mit den Tasten ein. Verwenden Sie die D.ZOOM-Taste +/-, um das Vergrößerungsverhältnis einzustellen. Drücken Sie die MENU-Taste, um auf den normalen Bildschirm zurückzuschalten. -
Seite 29: Anzeige Von Zwei Bildschirmen
Das Seitenverhältnis des Bildes ändert sich und das Bild wird verglichen mit dem ursprünglichen Bild vertikal erweitert. Panasonic Die Fernbedienung funktioniert bei eingeschalteter INDEX WINDOW-Funktion Stellen Sie die Bildgröße mit den Tasten ein. Die Umschaltung erfolgt in drei Stufen. bewegtes Standbild... -
Seite 30: Bildschirmmenüs
Bildschirmmenüs Menübildschirme Verschiedene Einstellungen dieses Projektors lassen sich mit den Befehlen aus den Bildschirmmenüs vornehmen. Eine allgemeine Menü Übersicht wird nachstehend gezeigt. HAUPTMENÜ Drücken Sie die MENU-Taste, um “HAUPTMENÜ” anzuzeigen. Für Einzelheiten zur Bedienung der Bildschirmmenüs wird auf die Seite 32 verwiesen. Trapezkorrektur (Seite 34) Die Trapezverzerrungen der Bildschirmanzeige wird nicht... - Seite 31 OPTlONEN1-Menü (Seite 42) POSITION-Menü (Seite 38) RGB/YPBPR- Wenn ein Signal anliegt DOPPELBILD-Funktion (Seite 29) SICHERHEIT-Menü (page 45) SHUTTER-Funktion (Seite 27) LAUTSTÄR KE-E i ns te I I Drücken Sie die ENTER-Taste und stellen Sie den Lautstärke mit den Tasten ein. SPRACHE-Menü...
- Seite 32 Menü bedienung Drücken Sie die MENU-Taste. “HAUPTM EN Ü” wird angezeigt. Wählen Sie einen Menüpunkt mit den Tasten oder Der gewählte Punkt wird in Menübedienung Blau angezeigt. (Anschlussfeld) MENU Drücken Sie die ENTER-Taste, um die Einstellung einzugeben. Danach erscheint der gewählte Menü- oder Einstellungsbildschirm.
-
Seite 33: Z Urückstellen Einer Einstellung Auf Den Vo Reingestellten Wert
Wählen Sei einen Menüpunkt mit Nicht einstellbare der Taste oder und nehmen Menüpunkte Sie die Einstellung mit der Taste Je nach dem anliegenden oder vor. Eingangssignal gibt es Für Einstellungen erscheint ein Menüpunkte, die nicht eingestellt separater Bildschirm mit einem werden können oder Funktionen, Einstellbalken, wie nachstehend die nicht verwendet werden... -
Seite 34: Trapezkorrektur
Trapezkorrektur Die Trapezverzerrung wird automatisch korrigiert, wenn die automatische Einstellfunktion des Projektors verwendet wird. Falls die Leinwand selbst geneigt ist, so ist eine richtige Korrektur nicht möglich. In diesem Fall müssen Sie die Trapezverzerrung wie folgt manuell korrigieren. Nur vertikale Trapezkorrektur. T R A P E Z Vertikale Trapezkorrektur... -
Seite 35: Bildeinstellungen
Bildeinstellungen Wenn ein S-VIDEO/VIDEO-Signal anliegt Stellen Sie mit einen oder Punkt ein und drücken Sie zum Ändern der Einstellung. Für Punkte mit Balkenanzeige drücken Sie die ENTER-Taste oder die Taste oder zur Anzeige des Einstellbildschirms und nehmen Sie danach die Einstellung mit der Taste oder vor. - Seite 36 HELLlG KElT Diese Einstellung ist für die dunkleren Bildstellen. Schwarze Stellen sind zu hell: -Taste Dunkle Stellen sind zu dunkel: -Taste Die Lampe wird für eine optimale FARBE Bildqualität entsprechend den (Nur für S-V D EO/V D EO/YPBPR) Eingangssignalen gesteuert. Die Farbe ist zu satt: -Taste Die Farbe ist zu blass:...
-
Seite 37: Projektion Von Srgbkompatiblen Bildern
STAND MODUS Projektion von sRGB- kompatiblen Bildern Die Bezeichnung sRGB ist eine Zur Unterdrückung des Flimmerns internationale Farbwiedergabenorm bei der Einzelbildwiedergabe (IEC61966-2-1) aufgestellt durch die (vertikales Flimmern) muss “STAND International Electrotechnical MODUS auf “EIN” gestellt werden. Commission (IEC). Um die Farben HINWEIS: von sRGB-kompatiblen Bildern noch Bei der Wiedergabe von... -
Seite 38: Einstellen Der Position
Einstellen der Position POSITION Bei einem RGB-Eingangssignal Verschieben der Bildposition. müssen Sie zuerst die AUTO Drücken Sie die ENTER-Taste für die SETUP-Taste für die automatisch Anzeige des “POSITION”-Bildschirms. Positionierung drücken. Falls die Drücken Sie die Tasten oder Einstellung mit “AUTO SETUP” um das Bild horizontal zu verschieben. - Seite 39 BILDFORMAT S4:3 Das projizierte Eingangssignal wird (Nur für S-VIDEO/VIDEO/ 525i-, auf 75% komprimiert. (Dies ist 525p-, 625- und 625p YP vorteilhaft für die Wiedergabe eines Bildes mit einem Seitenverhältnis von 4:3 auf einem 16:9-Bildschirm.) für S-VIDEO) Eingang eines S1 -Videosignals Wenn ein 4:3- wird das Seitenverhältnis...
-
Seite 40: Auflösung
AUFLÖSUNG HINWEIS: Diese Einstellung sollte Falls die eingestellte normalerweise auf “EIN” gestellt Betriebsart nicht auf das werden. (Diese Einstellung ist nur Seitenverhältnis abgestimmt für Signale mit einer geringeren ist, kann die Qualität bei der Auflösung als die LCD-Panel. Für Wiedergabe des originalen Einzelheiten wird auf die Seite 58 Bildes beeinträchtigt werden. -
Seite 41: Ändern Der Anzeigesprache
Ändern der Anzeigesprache Stellen Sie die Sprache mit den Tasten des Projektors oder der Fernbedienung ein und drücken Sie die ENTER-Taste, um die Einstellung einzugeben. bezeichnet die gegenwärtige Anzeichensprache. DEUTSCH-4... -
Seite 42: Weitere Einstellungen
Weitere Einstellungen AUT. SIGNAL Stellen Sie mit einen oder Punkt ein und drücken Sie Diese Einstellung sollte zum Ändern der Einstellung. normalerweise auf “EIN” eingestellt werden. “AUTO SETUP” wird beim Umschalten des Eingangssignals automatisch ausgeführt. “AUTO SETUP” funktioniert beim Umschalten des Eingangssignals nicht. - Seite 43 MONTAGE RGB oder YP wird automatisch entsprechend dem Status des Synchronisierungssignals gewählt. Wenn HDTV, 525p, 525i, 625p, 625i, 750p oder andere VGA480- Nehmen Sie diese Einstellung Signale anliegen, wählen Sie “RGB” entsprechend der Aufstellungsart oder “YP ” entsprechend dem des Projektors vor. (Siehe Seite 17.) Eingangssignal.
-
Seite 44: Funktion
LAMPEN LSTG. TRAPEZ Funktioniert auf die gleiche Weise, wie wenn im “HAUPTMENÜ” “TRAPEZ eingestellt wird. (Seite 34) Mit dieser Einstellung kann die STRG-TASTE Lampenleistung eingestellt werden. In der Stellung “NIEDRIG” wird die Lampenhelligkeit vermindert und der Stromverbrauch und die Stellen Sie zum Deaktivieren der Tasten Betriebsgeräusche werden gesenkt. -
Seite 45: Einstellen Der Sicherheitsfunktion
Einstellen der Sicherheitsfunktion Dieser Projektor ist mit einer Sicherheitsfunktion ausgerüstet. Am unteren Bildschirmrand kann ein Kennworteingabefeld oder eine Firmen-URL eingeblendet werden. PASSW. EING. Stellen Sie mit den Tasten des Projektors oder der Beim Einschalten kann der Fernbedienung “SICHERHEIT” ein Kennworteingabebildschirm und drücken Sie die ENTER-Taste. -
Seite 46: "Passwort" Und "Neu" Rot
TEXTAUSGABE HINWEIS: Die Zeichen lassen sich am unteren Das eingegebene Kennwort Bildschirmrand einblenden. wird als angezeigt. Es wird nicht auf dem Bildschirm “TEXTAUSGABE” ist aktiviert. angezeigt. Bei der Eingabe eines falschen Kennworts werden “TEXTAUSGABE ist deaktiviert. “PASSWORT” und “NEU” rot angezeigt. -
Seite 47: Bei Leuchtender Temp- Und Lamp-Anzeige
Bei leuchtender TEMP- und LAMP- Anzeige Auf dem Bedienungsfeld des Projektors gibt es zwei Anzeigen für den Zustand des Projektors. Diese Anzeigen leuchten auf oder blinken, um Sie auf eine aufgetretene Störung im Projektor aufmerksam zu machen. Falls eine der Anzeigen aufleuchtet, müssen Sie die Stromversorgung ausschalten und in der Tabelle nach der Störungsursache suchen. - Seite 48 wurde unmittelbar Lampenschaltkreis. “HOCH” LSTG.” auf abgekühlt hat. wenden Sie sich eingestellt wurde) an einen Abhilfe autorisierten Betriebsstunden. Wenden Sie sich an Kundendienst. einen autorisierten Kundendienst, um die Lampe ersetzen zu lassen. HINWEIS: Schließen Sie das Netzkabel wie in “ der Seite 24 beschrieben an und füh Kolonne “Abhilfe”...
-
Seite 49: Reinigen Und Ersetzen Des Luftfilters
Reinigen und Ersetzen des Luftfilters Ein mit Staub verstopfter Luftfilter bewirkt ein starkes Ansteigen der Temperatur im Geräteinneren. In diesem Fall beginnt die TEMP-Anzeige zu blinken und der Projektor wird automatisch in die Betriebsbereitschaft umgeschaltet. Der Luftfilter muss nach jeweils 100 Betriebsstunden gereinigt werden. Reinigen Ersetzen Schalten Sie die... -
Seite 50: Austauschen Der Lampe
Austauschen der Lampe Austauschintervall der WARNUNG Lampe Vor dem Ersetzen der Lampe Die Lampe ist ein Verbrauchartikel. muss die Lampe für mindestens Selbst wenn die Lebensdauer noch eine Stunde abkühlen. nicht erreicht ist nimmt die Helligkeit Die Lampenabdeckung kann sehr der Lampe langsam ab. -
Seite 51: Austauschverfahren
Bildschirmanzeigen LAMP-Anzeige LAMP Anzeige für 30 Sekunden. Die Anzeige erlischt, wenn Mehr a ls 1 800 irgendeine Taste gedrückt wird. Leuchtet während der Projektion und in der Die Anzeige wird Betriebsbereitschaft rot. solange angezeigt, bis wird. Austauschverfahren HINWEIS: Wenn die Lampenbrenndauer 2 000 Stunden übersc “LAMPEN LSTG.”... -
Seite 52: Standby" Im "Optionen2
Bringen Sie die Drücken Sie die ENTER-Taste, um Lampenabdeckung wieder an das “OPTIONEN2”-Menü und ziehen Sie die anzuzeigen und stellen Sie mit der Lampenabdeckungsschrauben Taste oder “LAMPE STD” ein. mit einem Kreuzschlitzschraubendreher fest. HINWEIS: Bringen Sie die Lampeneinheit und die Lampenabdeckung richtig an, weil sonst die Schutzschaltung ansprechen kann,... -
Seite 53: Fehlersuche
Feh lers u c he Kontrollieren Sie bitte die folgenden Punkte, bevor Sie sich an einen Reparaturdienst wenden. Mögliche Ursache Das Netzkabel ist nicht angeschlossen. gung wird nicht An der Netzsteckdose liegt keine Spannung an. eingeschaltet. Die TEMP-Anzeige leuchtet oder blinkt. Die LAMP-Anzeige leuchtet oder blinkt. - Seite 54 Störung Mögliche Ursache Das Bild wird Das Signalformat (“TV-SYSTEM”) ist falsch nicht richtig eingestellt. wiedergegeben. Das Signal vom Videorecorder oder von einer anderen Signalquelle ist gestört. Es liegt ein Signal an, das nicht mit dem Projektoreingang kompatibel ist. Das Kabel ist zu lang. Keine Die externe Videoquelle für den Laptop-Computer Bildwiedergabe...
-
Seite 55: Reinigung Und Wartung
Reinigung und Wartung Vor dem Reinigen und Warten muss der Netzstecker aus der Steckdose gezogen werden. Das Gehäuse mit einem weichen trockenen Tuch reinigen. Bei einem stark verschmutzten Gehäuse können Sie zum Reinigen das Tuch mi t einer neutralen Seifenlösung etwas anfeuchten. Reiben Sie das Gehäuse nach dem Reinigen mit einem Tuch trocken. -
Seite 56: Technische Daten
Technische Daten Stromversorgung : 100 V 240 V 50 Hz/60 H Leistungsaufnahme: 180 W [in Betriebsbereitschaft (ausgeschaltetes Gebläse): ca. 5 W] Stromaufnahme: 2,2 A 1 ,0 A LCD-Panel: Diagonale: Typ 0,55 (13,97 mm) Seitenverhältnis: Anzeige: 3 transparente LCDs (RGB) System: Aktivmatrix Auflösung: 480 000 (800 x 600) Pixel x 3 LCDs... - Seite 57 VIDEO IN: eine Leitung, RCA-Buchse 1 ,0 V [p-p], 75 S-VIDEO IN: eine Leitung, 4 polige Mini-DIN-Buchse Y 1 ,0 V [p-p], C 0,286 V [p-p], 75 AUDIO IN: eine Leitung, RCA-Buchsen x 2 (L-R), 0,5 Veff Gehäuse: Kunststoff (PC/ASA) Abmessungen: Breite: 257 mm (1 0-3/32´´)
-
Seite 58: Anhang
Anhang Liste kompatibler Signale *1 Ein “i” nach der Auflösung bezeichnet ein Zeilensprungsignal. *2 Die Bildqualität wird durch die folgenden Symbole bezeichnet. AA Maximale Bildqualität. Signale werden zur Bildverarbeitung umgewandelt. Geringe Datenreduzierung zur Bildverarbeitung. *3 Für Signale, die in der Spalte “AUFLÖSUNG” mit “OK” bezeichnet sind, kann im “POSITION”-Menü... -
Seite 59: Klemmenbelegung Des Steckers
Klemmenbelegung des Steckers Die Klemmenbelegung und die Signalbezeichnungen für die S-VIDEO IN- Buchse sind nachstehend gezeigt. Klemme Signal Erde (Luminanzeigesignal) Erde (Farbsignal) Luminanzeigesignal außen gesehen Farbsignal Die Klemmenbelegung und die Signalbezeichnungen für die RGB IN- Buchse sind nachstehend gezeigt. Klemme Signal G/G.SYNC/Y HD/SYNC... -
Seite 60: Abmessungen
Abmessungen <Einheiten: mm (´´)> Eingetragene Warenzeichen VGA und XGA sind Warenzeichen von International Business Machines Corporation. Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc. S-VGA ist ein eingetragenes Warenzeichen von Video Electronics Standard Association. Alle anderen Warenzeichen sind Eigentum des betreffenden Warenzeicheneigentümers.
