Inhaltszusammenfassung für Udi R/C NOVA U47

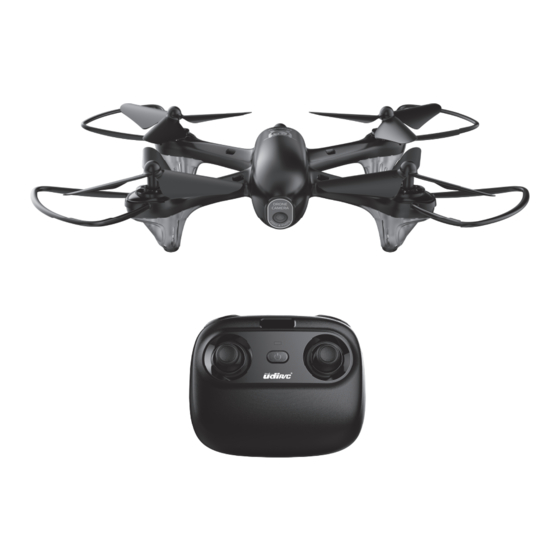

- Seite 1 NOVA Ausgestattet mit einer WIFI Kamera Bedienungsanleitung Alter 14+...
-
Seite 2: Inhaltsverzeichnis
www.udirc.com Inhaltsverzeichnis Anleitung für Drohne und Sender ............. 3 Ersatzteile montieren ............... 7 Checkliste vorm ersten Flug ............10 Flugvorbereitung ................10 Beschreibung der Funktionen ............14 Smartphone App ................16 Ersatzteile ..................17 Anleitung zur Fehlerbehebung ............25... -
Seite 3: Anleitung Für Drohne Und Sender
www.udirc.com Anleitung für Drohne und Sender Drohne Vorderseite Propeller Schutz Propeller B Propeller A Drohnen Gehäuse Links Rechts Ein/Aus Schalter Propeller B Propeller A Rückseite Kamera Vordere LED Vordere LED (Grün) (Grün) Drohnen Gehäuse unten Hintere LED Hintere LED (Rot) (Rot) Flugakku Technische Daten... -
Seite 4: Explosionszeichnung
www.udirc.com Explosionszeichnung 08 13 14... -
Seite 5: Fernsteuerung
www.udirc.com Name Name Propeller Schutz Empfängerboard Propellerabdeckung Empfängerboard Halter Propeller A Kameraboard Hauptzahnrad Schaltboard f. Akku LED Abdeckung LED Board A hinten (rote LED/weißer Stecker) Gummidämpfer Kupferring Drohnen Gehäuse unten Motorhalter Kamerakomponente Stahlrohr Spindel Kameraboard Stahlrohrbefestigungen Ein/Aus Knopf Propeller Motor A Abdeckung f. -
Seite 6: Batterien Installieren
www.udirc.com Trimmer Mode Knopf High/Medium/Low (nach unten drücken) Geschwindigkeits- Mode (nach unten drücken) Kurzanleitung für die Funktionen der Hebel/Knöpfe (Fernsteuerung) Linker Hebel: Drücken Sie den Hebel nach vorne/ hinten/ links/ rechts wird die Drohne hoch/run- ter fliegen und nach links/rechts drehen. Rechter Hebel: Drücken Sie den Hebel nach vorne/ hinten/ links/ rechts wird die Drohne vor- wärts/rückwärts/rechts fliegen. -
Seite 7: Wie Sie Ihr Smartphone Am Sender Befestigen
www.udirc.com Wie Sie Ihr Smartphone am Sender befestigen 1. Nehmen Sie den Smartphone Halter heraus und stecken diesen in den Sender (Bild 3). 2. Ziehen Sie die untere Klemme des Halters heraus (Bild 4/5), legen das Smart- phone in den Halter und lassen die Klemme los. Dieser hält das Smartphone an seinem Platz (Bild 6). -
Seite 8: Ersetzen Und Montieren Der Propeller
www.udirc.com Ersetzen und montieren der Propeller Um den Propeller zu montieren richten Sie die Bohrung des Propellers mit der Motor- welle aus, und drücken diesen dann ganz nach unten. Danach schrauben Sie diesen mit der Schraube fest und befestigen die Propellerabdeckung (Bild 8). Um den Pro- peller zu entfernen lösen Sie die Schraube und ziehen dann den Propeller heraus. -
Seite 9: Akku Installieren
www.udirc.com Montage des Propellerschutz Wenn Sie den Propellerschutz anbringen, befestigen Sie eine Haltespange am Arm und drücken dann die andere Spange hinein, bis diese einrastet (Bild 11). Wenn Sie den Schutz entfernen, dann ziehen Sie beiden Spangen heraus und zie- hen den Propellerschutz ab. -
Seite 10: Anschlussdiagramm Für Empfänger Board
www.udirc.com Anschlussdiagramm für Empfänger Board Positiv/Negative Kabelpad Vorderseite LED Board Anschluss LED Board Anschluss B vorne A vorne Kameraboard Anschluss LED Board Anschluss LED Board Anschluss B hinten A hinten Rückseite Checkliste vorm ersten Flug 1. Stellen Sie sicher, dass der Flugakku und der Sender aufgeladen sind. 2. -
Seite 11: Flugvorbereitung
www.udirc.com Flugvorbereitung Anbindung Schalten Sie den Sender ein, und das Kontrolllicht fängt schnell zu blinken an. Ein/Aus Schalter (nach unten drücken) Bewegen Sie den linken Hebel in die unterste Position und lassen den Hebel wieder los. Der linke Hebel geht automatisch in die mittlere Posi- tion zurück. -
Seite 12: Kalibrierung Der Drohne (Nach Der Anbindung)
www.udirc.com Kalibrierung der Drohne (nach der Anbindung) Der Gashebel (linker Hebel) darf vor der Ka- librierung nicht bewegt werden. Bewegen Sie jetzt den rechten Hebel nach rechts unteren in die Ecke, dann wird das Licht am Rumpf der Drohne für 3 Sek. erneut schnell aufleuchten. Dies zeigt an, dass sich die Drohne jetzt neu kalibriert. -
Seite 13: Flugsteuerung
www.udirc.com Flugsteuerung Trimmungs Mode Vorwärts und Rückwärts Trimmung Flugtrimmung links und rechts Wenn die Drohne abhebt und nach vorne driftet, Wenn die Drohne abhebt und nach links driftet, drücken Sie den Trimmungs- Knopf nach unten drücken Sie den Trimmungs- Knopf nach unten und drücken den rechten Hebel nach hinten und und drücken den rechten Hebel nach rechts, und umgekehrt. -
Seite 14: Beschreibung Der Funktionen
www.udirc.com Beschreibung der Funktionen Knopf für Start/Lande Mode Per Knopfdruck starten Nach erfolgreicher Anbindung, oder die Motoren aktiviert sind, drücken Sie den Start/Lande/Notlandeknopf und die Drohne startet automatisch. Diese fliegt auf ca. 1.2 Meter hoch. Per Knopfdruck landen Beim Fliegen drücken Sie kurz den Start/Lande/ Notlandeknopf und die Drohne landet automatisch. -
Seite 15: High/Medium/Low Empfindlichkeits- Mode
www.udirc.com High/Medium/Low Empfindlichkeits- Mode Drücken Sie den Knopf nach unten, werden Sie ein „di” hören, dies zeigt den Low Speed Mode „L” an. Wenn Sie ein „di.di” hören ist dies der Medium Speed Mode „M”, und hören Sie „di.di.di” ist dies der High Speed Mode „H” (Low Speed ist Standard) 1. -
Seite 16: Akkualarm
www.udirc.com Vorderseite Vorderseite Links Rechts Links Rechts Rückseite Rückseite * Drücken Sie den Heading Hold Mode Knopf und die LED der Drohne fangen an abwechselnd zu blinken. Dies zeigt an, dass sich die Drohne im Heading Hold Mode befindet. Drücken Sie noch mal den Heading Hold Mode Knopf, die LEDs der Drohne leuchten dauerhaft auf, und die Drohne ist nicht länger im Heading Hold Mode. -
Seite 17: Smartphone App
www.udirc.com Motor Schutzfunktion 1. Wenn der Propeller stecken oder hängen bleibt, wird die LED Der Drohne schnell blinken, der Überlastschutz wird aktiviert, und die Motoren hören auf sich zu drehen. 2. Ziehen Sie den linken Hebel in die unterste Position, die LED der Drohnen leuch- ten auf, der Überlastschutz wird freigegeben, und die Drohne kann wieder fliegen. -
Seite 18: Anbindung
www.udirc.com Weitere Informationen zu unseren Produkten Hilfe & Tipps finden Sie auf der offiziellen UDIRC Website. Laden Sie die Anleitung herunter und lernen Sie, Fotos, oder Videos ansehen wie man die Drohne richtig fliegt. Anbindung Wählen Sie um in das Interface für die Echtzeitübertragung zu gelangen. Tippen Sie Symbol im Pop-Up Fenster. -
Seite 19: Anleitung Für Die App Symbole
www.udirc.com Anleitung für die APP Symbole Home Page Symbole Tippen Sie auf das Symbol und gehen zurück zur Home Page. Virtueller Echtzeit Mode Tippen dieses Symbol an, um in den virtuellen Echtzeit Mode zu kommen (für VR Brillen). Tippen Sie dieses Symbol noch einmal an, um den virtuellen Echtzeit Mode zu verlassen. image image Flugrouten Einstell- Mode... -
Seite 20: Videoaufnahme
www.udirc.com Einstellung Tippen Sie dieses Symbol an, um alle Parameter einzustellen. Tippen Sie dieses Symbol noch einmal an, um die Einstellung zu verlassen. Tippen Sie auf „Save”, um die Trimmeinstel- SETTING lung zu speichern. Trimming Save Reset Tippen Sie auf „Reset” um die Werkseinstel- lungen wieder herzustellen. -
Seite 21: Flugakkuzustandsanzeige-Symbol
www.udirc.com Heading Hold Mode Tippen Sie dieses Symbol an und es leuchtet rot auf. Dies zeigt an, dass die Drohne im Heading Hold Mode ist. Tippen Sie nochmals auf das Symbol, um den Heading Hold Mode zu verlassen. Das Symbol leuchtet weiß. Media Tippen Sie auf dieses Symbol um Videos oder Fotos anzusehen oder zu löschen. -
Seite 22: App Kalibrierung (Nach Erfolgreicher Anbindung)
www.udirc.com APP KALIBRIERUNG (nach erfolgreicher Anbindung) Bewegen Sie den rechten Ball 45 Grad nach außen (den linken Ball nicht bewegen). Das Licht der Drohne fängt 3mal an zu blinken, danach leuchtet es dauerhaft auf. Dies zeigt an, dass die Kalibrierung erfolgreich war, und Sie können die Drohne fliegen. - Seite 23 www.udirc.com Flugsteuerung Wenn die Drohne nach vorne oder nach hinten driftet Klicken Sie auf „−” des vorwärts/rückwärts Trimmers, um die Balance der Drohne einzu- stellen, wenn diese nach vorne driftet. Klicken Sie auf „+” , um die Balance der Drohne einzustellen, wenn diese nach hinten driftet.
-
Seite 24: Ersatzteilliste
www.udirc.com Ersatzteilliste Die folgenden Teile können Sie bei Ihrem lokalen Fachhändler kaufen. U47-01 U47-02 U47-03 U47-04 Drohnen Gehäuse Gehäuse Unterseite Propeller A Propeller B U47-05 U47-06 U47-07 U47-08 Propellerschutz Landegestell LED Motorhalter Halter f. Abdeckung Empfängerboard U47-09 U47-10 U47-11 U47-12 Ein/Aus Knopf Gummidämpfer Stahlrohrbefestigungen... -
Seite 25: Wichtige Hinweise
www.udirc.com U47-17 U47-18 U47-19 U47-20 LED Board A vorne LED Board B vorne LED Board B hinten LED Board A hinten (grüne LED/ (grüne LED (rote LED/ (rote LED/ weißer Stecker) /roter Stecker) roter Stecker) weißer Stecker) U47-21 U47-22 U47-23 U47-24 Empfängerboard Kameraboard... -
Seite 26: Anleitung Zur Fehlerbehebung
www.udirc.com Anleitung zur Fehlerbehebung Nr. Problem Ursache Lösung 1. Der Akku ist zu schwach. 1. Akku ersetzen. Das Licht 2. Der Akku wurde verpolt. 2. Akku richtig einsetzen (Polarität achten) der Sender- anzeige ist aus. 3. Entfernen Sie den Schmutz vom Akku 3. -
Seite 27: Wichtige Sicherheitshinweise
www.udirc.com Wichtige Sicherheitshinweise Wir wünschen Ihnen viel Spass beim Fliegen Ihres Multikopters. Sie sollten aber ein paar Dinge über den sicheren und verantwortungsbewussten Einsatz und über die rechtlichen Bestimmungen wissen. Sie müssen sich über die für Ihr Land gültigen Vorschriften informieren. Für Flugmodelle ist eine separate Versicherung abzuschließen, da diese in der Regel nicht in der normalen Haftpfl...
