Inhaltszusammenfassung für Udi R/C Discovery FPV series

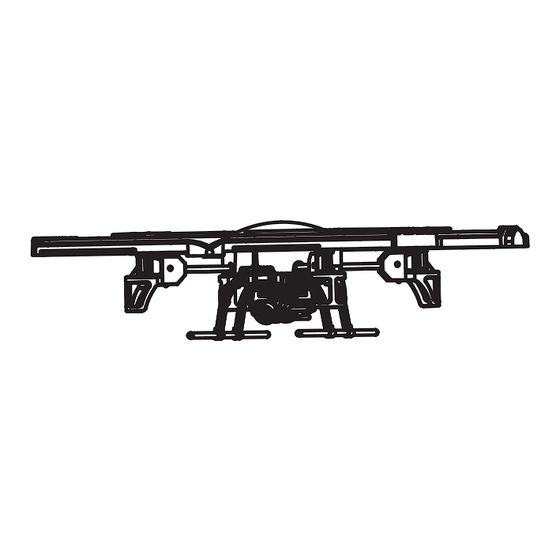

- Seite 1 Discovery FPV 2.4GHz High Performance Quadcopter/Live Videoübertragung/ Aufnahme von Video oder Bildern/4,3 Zoll LCD Bildschirm...
-
Seite 2: Beschreibung Der Teile
Achtung 1. Dieses Produkt ist für erfahrene Piloten, die über 14 Jahre sind, geeignet. Dieses Modell ist nicht für Kinder geeignet. Diese ist eine Hobby Flugdrohen mit schnell drehenden Propellern. Der Benutzer muss verantwortungsvoll mit diesem Produkt umgehen, während er es im Betrieb hat. Bei falscher Handhabung kann es zu schweren Verletzungen kommen, oder er verliert die Kontrolle über das Modell. - Seite 3 LED Licht LED Licht LED Licht LED Licht 2. Sender Kamera Plattform Kamera Plattform Einstellknopf Einstellknopf Rechter Hebel (links/rechts vorwärts/rückwärts) Hebel f. Gas/links/rechts Drehung SD Kartenschlitz Links/rechts Links, rechts, vorwärts Drehtrimmung und rückwärts Trimmung Ein/Aus Schalter und Kontrollanzeige Notiz: Die Einstellungstaster der Kamera Plattform können nur verwendet werden, wenn die Drohne mit Kamera Equipment ausgestattet ist.
- Seite 4 High/Medium/Low Geschwindigkeits- Mode Flip Mode Automatische Kopfüber Modus Rückkehrfunktion (Headless Mode) (nur im Headless Batteriefach Mode) Flugvorbereitung 1. LI-PO AKKU LADEN Lademethoden Notiz: Zum Schnellladen des Akkus empfehlen wir Ihnen Li-Po Akku für die Drohne einen 5V 2A 220V Adapter (nicht beinhaltet). Li-Po Akku für den Sender 2.
- Seite 5 3. Hinweise zur Handhabung des Akkus * Nach dem Fliegen schalten Sie zuerst die Drohne aus, und entfernen dann den Akku. * Laden Sie den Akku erst wieder, wenn dieser ausgekühlt ist. * Wenn Sie den Akku für eine längere Zeit nicht benötigen, entfernen Sie diesen und bewahren den Akku an einem sicheren und trockenen Ort auf.
- Seite 6 2. Schließen Sie den Akku der Drohne an die Akkubox an. 3. Stecken Sie die Micro SD Karte in den Kartenslot der Kamera an der Drohne Stecken Sie die SD Karte in den Kartenslot Stecken Sie die SD Karte in den Kartenslot 4.Schließen Sie den Akku an der Drohne an, und die LED fängt an zu leuchten.
- Seite 7 Einschalten 5. Mit dem Gashebel auf der untersten Stellung bewegen Sie jetzt den rechten Hebel am Sender nach rechts unten (Bild 3). Die LED an der Drohne blinken schnell. Dies bedeutet, dass die Drohne kalibriert wird. Danach leuchtet die LED dauerhaft auf, und die Kalibrierung ist beendet. Bild 3 Kamerabedienung Anbindung von Kamera und Sender...
- Seite 8 Bindungsknopf drücken PAIR EXIT 2. Im Bindungsmenü (Pair) drücken Sie den Bindungsknopf. Auf dem Bildschirm erscheint jetzt für 5 Sekunden ein Countdown. Nach erfolgreicher Anbindung erscheint das Videomenü. In der Zwischenzeit wird der Sender automa- tisch an die Kamera gebunden. Beim nächsten Mal müssen Sie keine Anbindung vornehmen, außer Sie müssen den Sender mit eine anderen Kamera binden.
- Seite 9 Knopf zum Fotografieren 2. “JPG” Symbol VIEW 1. Knopf zum Fotografieren SNAP DOWN Drücken Sie den "SNAP" Knopf und der "JPG" Knopf blinkt kurz auf. Das Bild wird automatisch auf der SD Karte gespeichert. Helligkeitseinstellungen VIEW SNAP “UP” Knopf (heller) “DOWN”...
-
Seite 10: Entfernung Von Aufnahmen/Dokumenten
VIDEO Datei FOTO Datei VIDEO DEL Knopf PICTURE OK Knopf BACK Knopf BACK UP Knopf DOWN Knopf DOWN Drücken Sie den “UP” und “DOWN” Knopf, um eine Video- oder Fotodatei auszuwählen. Drücken Sie den “OK” Knopf, um einen Ordner auszuwählen, und seinen Inhalt anzuzeigen. Dann wählen Sie einen Ordner aus, um diesen anzuschauen. -
Seite 11: Horizontale Drehung
2. Horizontale Drehung Wenn Sie den linken Steuerhebel nach links oder rechts drücken, dreht sich das Modell nach links oder rechts um die vertikale Achse. Um die Bewegung zu beenden, lassen Sie den Hebel los. 3. Nach links und rechts fliegen Wenn Sie den rechten Steuerungshebel nach links oder rechts drücken, wird das Modell nach links oder rechts fliegen. - Seite 12 6. Links und Rechts Trimmung Wenn das Modell abhebt und nach links driftet, können Sie mit dem Trimmschalter nach rechts trimmen, und umgekehrt. 7. Vorwärts und Rückwärts Trimmen Wenn das Modell abhebt und nach vorne driftet, können Sie dies mit der Trimmung nach hinten einstellen, und umgekehrt.
-
Seite 13: Kopfüber Modus (Headless Mode)
2. Flip Mode Drücken Sie den Taster für die “Vierachsrollfunktion” an der linken oberen Ecke der Fernsteuerung. Sie werden ein “Di Di..” Ton hören. Dies bedeutet, dass die Drohne im “Roll” Mode ist, und bei jeder Richtungsänderung wie z.B. nach links, rechts, vorwärts und rückwärts jeweils einen 360° Überschlag macht. Der “Flip” Mode schaltet sich dan- ach automatisch aus. - Seite 14 Ersatzteilliste Die folgenden Teile können Sie bei Ihrem lokalen Fachhändler kaufen U818A FPV-02 U818A FPV-01 U818A FPV-03 U818A FPV-04 Rotorblätter B Rotorblätter A Hauptrahmen Schutzrahmen U818A FPV-05 U818A FPV-06 U818A FPV-07 U818A FPV-08 Standardmotor Gegenläufiger Motor Standardmotor Gegenläufiger Motor rotes Licht rotes Licht weißes Licht weißes Licht...
-
Seite 15: Gewährleistung
Gewährleistung: Unsere Artikel sind mit den gesetzlich vorgeschriebenen 24 Monaten Gewährleistung ausgestattet. Sollten Sie einen berechtigten Gewährleistungsanspruch geltend machen wollen, so wenden Sie sich immer an Ihren Händler, der Gewährleistungsgeber und für die Abwicklung zuständig ist. Während dieser Zeit werden evtl. auftretende Funktionsmängel sowie Fabrikations- oder Materialfehler kostenlos behoben. - Seite 16 Entsorgung: Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen Union sowie in anderen Europäischen Ländern mit separatem Sammelsystem.
