Betriebsanleitung

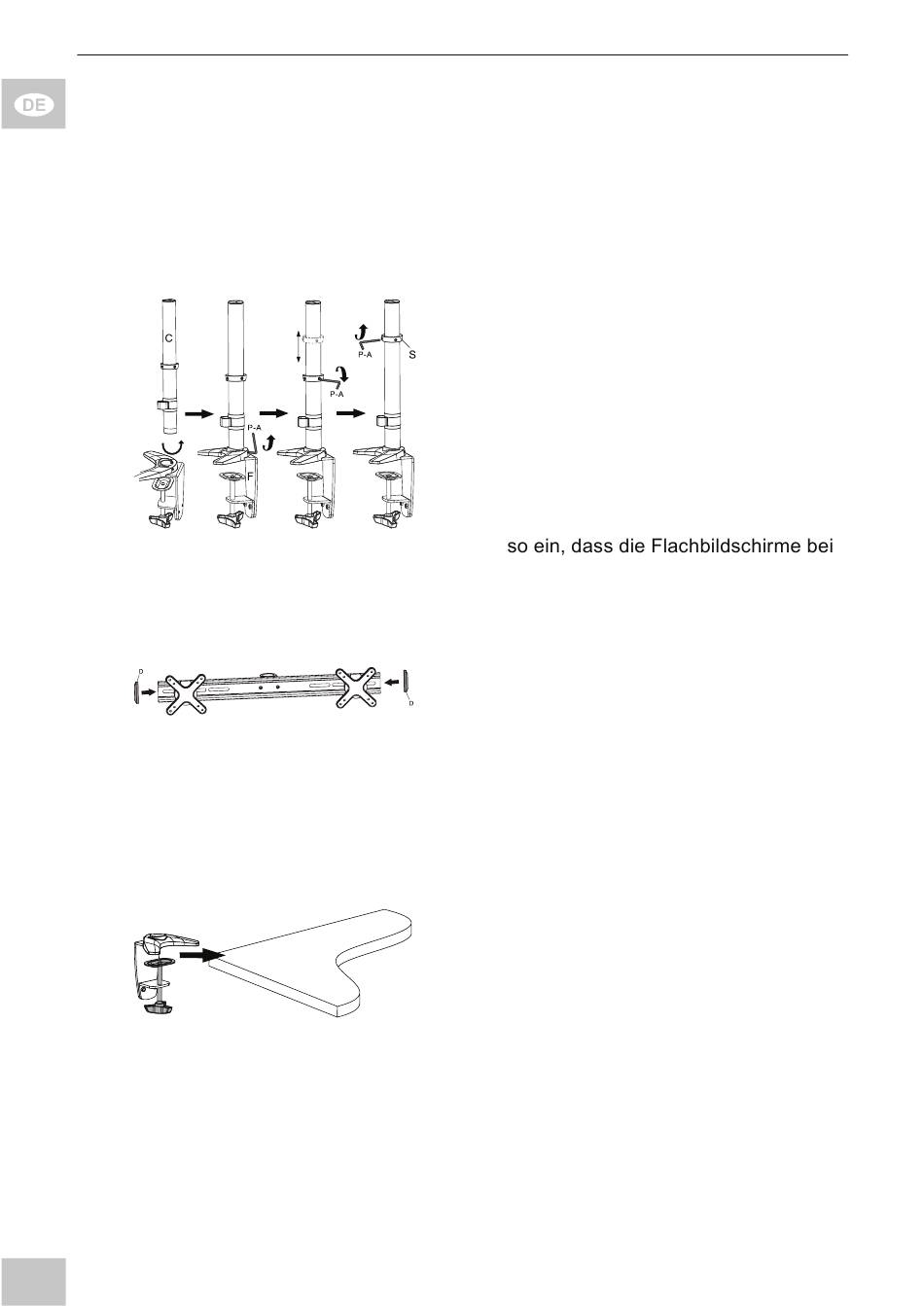

4.2.1 Vormontage

Fig. 1: Tischmontage - Vormontage 1
Fig. 2: Tischmontage - Vormontage 3

4.2.2 Montage am Tischrand

Fig. 3: Tischmontage - Montage am Tischrand
8
1. Prüfen Sie die Stärke und Stabilität
der Unterlage vor der Montage und
beschädigen Sie diese nicht.
2. Wählen Sie eine geeignete Montage-
stelle.
3. Schrauben Sie die Stangeneinheit (B)
im Uhrzeigersinn in die Tischklemme
(C).
4. Blockieren Sie diese anschließend
durch Festschrauben der abgebilde-
ten Innensechskant-Schrauben
mittels Innensechskant-Schlüssel
(P-A).
5. Stellen Sie die Höhe des Sitzrings (S)
der Flachbildschirmmontage nicht auf
der Unterlage aufsetzen.
6. Stecken Sie die Abschlusskappen (D)
jeweils auf die rechte und linke Seite
der Haltereinheit (A).
Schrauben Sie die Tischklemme (C)
im Uhrzeigersinn mit der Hand fest.
