Goobay BeamerFlex 51896 Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
DE
BETRIEBsaNlEITuNg
EN
usER's MaNual
FR
MoDE D'EMploI
IT
IsTRuzIoNI pER l'uso
Deckenhalterung für projektoren
Ceiling mount for projectors
support de plafond pour les projecteurs
Supporto a soffitto per
Supporto a soffitto per proiettori
51896
goobay BeamerFlex
51905
goobay BeamerFlex
proiettorieurs
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Goobay BeamerFlex 51896
Inhaltszusammenfassung für Goobay BeamerFlex 51896

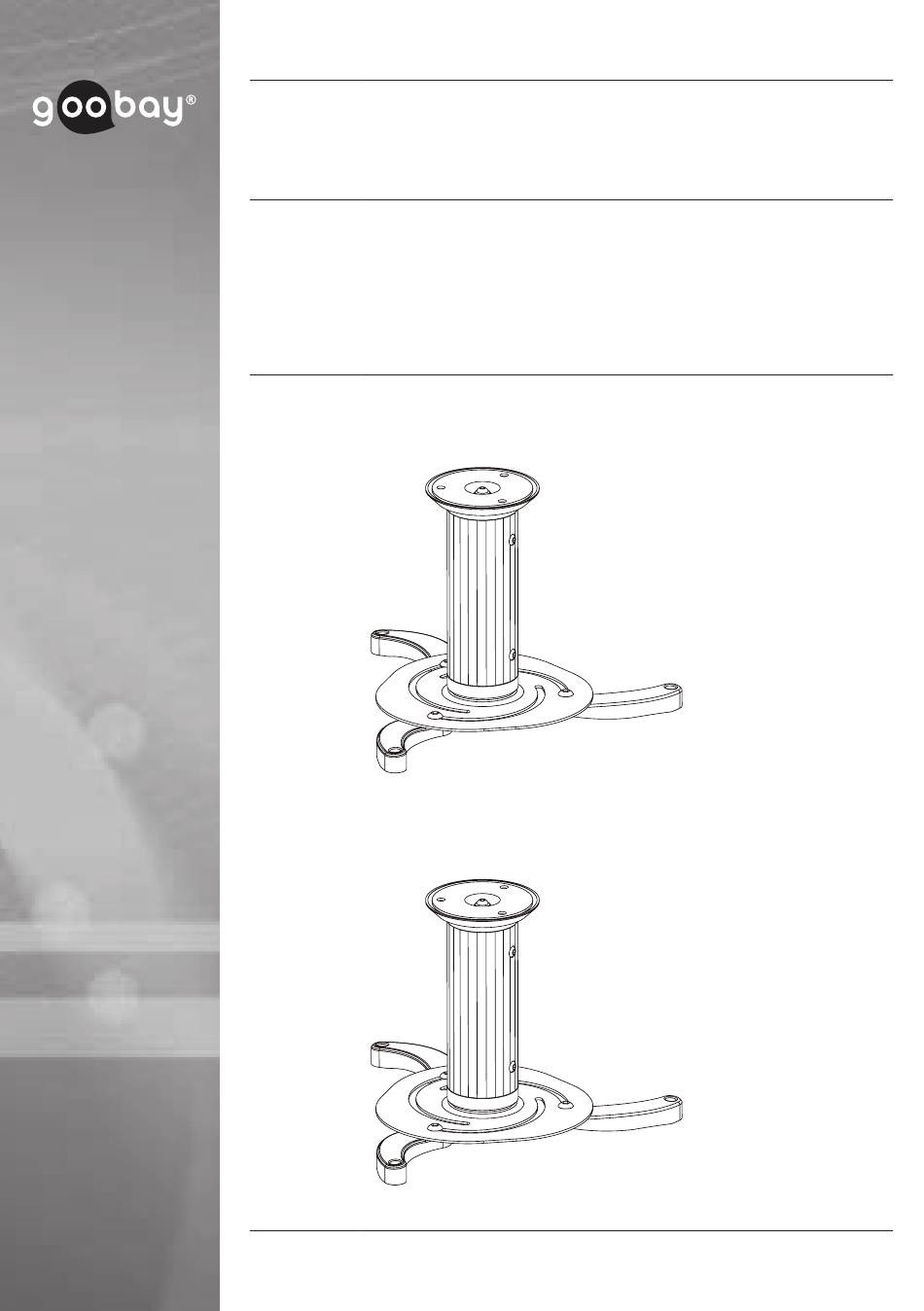

- Seite 1 BETRIEBsaNlEITuNg usER‘s MaNual MoDE D‘EMploI IsTRuzIoNI pER l‘uso Deckenhalterung für projektoren Ceiling mount for projectors support de plafond pour les projecteurs Supporto a soffitto per proiettorieurs Supporto a soffitto per proiettori 51896 goobay BeamerFlex 51905 goobay BeamerFlex...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBsaNlEITuNg ..........2 usER’s MaNual ............18 MoDE D‘EMploI ............34 IsTRuzIoNI pER l‘uso ..........50 BETRIEBsaNlEITuNg Inhalt Sicherheitshinweise ..............3 Allgemeines ..............3 Benutzergruppen .............. 4 Warnstufen ............... 4 Beschreibung und Funktion ............5 Lieferumfang ..............5 benötigtes Werkzeug ............6 Bestimmungsgemäßer Gebrauch .......... -
Seite 3: Sicherheitshinweise
sicherheitshinweise allgemeines • Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts. • Beachten Sie die Sicherheitshinweise in Produktdo k umentation, auf Produkt und Zubehör, sowie auf der V erpackung. • Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand. • Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf. • Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht d urch die Begleit d okumentation behebbaren Problemen, wenden Sie sich an Ihren Händler. lebensgefahr durch Ersticken Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmate- rial ersticken. -
Seite 4: Benutzergruppen
Betriebsanleitung sachschaden durch inkompatible produktkombinationen Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben. >> Technische Daten aller verwendeter Produkte vergleichen. Diese m üssen übereinstimmen oder im angegebenen B ereich liegen. sachschaden durch ungeeignete umgebungsbedingungen Falsche Umgebungsbedingungen können Sachen beschädigen. >> B elastungen, wie Hitze und K älte, Nässe u nd d irekte Sonneneinstrah- lung sowie Vibrationen und mechanischen Druck vermeiden. -
Seite 5: Beschreibung Und Funktion
Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können. sachschäden Warnung vor Gefahren, die bei Missachtung der Hinweise zu führen können. Beschreibung und Funktion Ihr BEAMERFLEX Deckenhalterung für Projektoren ist aus stabilem, pulverbe- schichtetem Stahl gefertigt und dient der Befestigung Ihres Beamers oder Projektors an stabilen Decken. Die BEAMERFLEX Modelle sind variabel neig- und schwenkbar. lieferumfang Teil abbildung Kürzel anzahl Deckenmontage Deckenplatte Abdeckung Deckenschraube 6.3x50 Betondübel Unterlegscheibe D6 Beamer- und projektormontage Projektorplatte Montagearm Verlängerungsrohr... -
Seite 6: Benötigtes Werkzeug
Betriebsanleitung Verlängerungsrohr M4x14 M5x20 M6x12 Montageadapter Sprengring M6 Montageadapter Abstandhalter Werkzeug Innensechskant-Schlüssel Tab. 2: Lieferumfang benötigtes Werkzeug Werkzeug abbildung Leitungsprüfer Stift Bohrmaschine Beton-/Steinbohrer 8x60mm... -
Seite 7: Bestimmungsgemäßer Gebrauch
Kreuzschlitz-Schraubendreher zweite Person Tab. 3: benötigtes Werkzeug Bestimmungsgemäßer gebrauch Dieses Produkt dient dazu, Beamer oder Projektoren bis 10kg Gesamtgewicht, an eine horizontale und stabile Zimmerdecke zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“. - Seite 8 Betriebsanleitung sachschaden durch ungeeignete umge- bungsbedingungen >> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen. >> Nur an ausreichend stabilen und horizonta- len Decken montieren. Tab. 5: Wandmontage Innensechskant-Schlüssel zweite Person 1. P rüfen Sie vor dem Bohren, ob sich G as-, Wasser-, oder Stromleitungen in der Decke befinden und beschädigen Sie diese nicht.
-
Seite 9: Gerätekabel Installieren
Stecken Sie die Abdeckung (B) auf die Deckenplatte (A). Fig. 3: Deckenmontage 3 gerätekabel installieren Verletzungsgefahr durch stolpern und sturz >> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen. Tab. 6: Gerätekabel installieren Innensechskant-Schlüssel W ählen Sie das gewünschte Verlän- gerungsrohr (E) oder (F) aus. -
Seite 10: Montagearme Installieren
Betriebsanleitung 6. S ichern Sie das Verlängerungsrohr, indem Sie beide Innensechskant- Schrauben im Uhrzeigersinn wieder festschrauben. Fig. 6: Gerätekabel verlegen 3 Montagearme installieren sachschaden durch ungeeignete Vorge- hensweise >> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen. Tab. 7: Montagearme installieren Kreuzschlitz-Schraubendreher 4.4.1 oN Top Variante (allgemein) Montieren Sie die 3 Montage- arme (D) wie abgebildet wahlweise... -
Seite 11: Seiten-Variante (Toshiba)
Drehen Sie die Schrauben nur so fest, dass die Montagearme einstellbar bleiben. 4.4.2 sEITEN-Variante (Toshiba) Nutzen Sie die Montageadap- t er (M-G), wenn Ihr Beamer oder Projektor nur seitliche Befestigungspunkte bietet. Montieren Sie die Montage- adapter (M-G) an Ihrem Beamer oder Projektor mit den Fig. -
Seite 12: Montagearme Mit Projektorplatte Verbinden
Betriebsanleitung Montieren Sie die Montage- adapter (M-E) an Ihrem Beamer oder Projektor mit den Schrauben (M-B) und den Ab- standhaltern (M-H) wie abgebildet. A chten Sie darauf, dass Sie einen Abstandhalter (M-H) am vorderen Montagearm (D) zwischen Montagearm und Fig. 11: Montagearme installieren CLIP-Variante 2 Montageadapter (M-E) ein- setzen. -
Seite 13: Beamer Oder Projektor Einhängen
Schrauben Sie die Montagear- me (D) am Beamer oder Pro- jektor durch Drehen des Kreuzschlitz-Schraubendre- hers im Uhrzeigersinn fest. Fig. 13: Festschrauben der Montagearme Beamer oder projektor einhängen Verletzungsgefahr durch stolpern und sturz >> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen. -
Seite 14: Ausrichten Des Systems
Betriebsanleitung ausrichten des systems Verletzungsgefahr durch bewegliche produktteile >> Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten. >> Während des Gebrauchs auf die Beweg- lichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich aus- schwenken. -
Seite 15: Pflege, Wartung, Lagerung Und Transport
Pflege, Wartung, Lagerung und Transport • Das Produkt darf nur von einer Fachwerkstatt gewartet werden. • Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl. • Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim R einigen v orsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmut- z ungen kann das R einigungstuch leicht mit Wasser angefeuchtet werden. S etzen Sie keine Reini g ungsmittel oder Chemikalien ein, da dies das Material angreifen kann. • Achten Sie beim Bewegen der Geräteteile darauf, dass Sie keine Körperteile darin e inklemmen! • Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel K raft an, um die Gewinde nicht zu überlasten. -
Seite 16: Technische Daten
Betriebsanleitung Technische Daten größe angabe Einheit Traglast max. 10 Neigungswinkel +/-15 ° Rotationswinkel ° Deckenabstand 130/200 Maße 320x178x130/200 Gewicht 1,08 Tab. 12: Technische Daten Entsorgungshinweise Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstel- len oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt: • Altglas, Kunststoffe, Altmetalle, Bleche uvm. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. - Seite 68 Supporto a soffitto per proiettorieu Supporto a soffitto per proiettori 51986 51905 Revision 2013-08-05 Version 1 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de *(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
