EX
EX-
EX
-
-
1315IS
1315IS
1315IS
ANSCHLÜSSE
USB 3.0 A-Buchse:
RS-232 Stecker:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
RJ45 Anschluss:
RJ45 Anschluss
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
+7V ~ 24V T-Block:
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an, da dies Ihre
Hardware zerstören kann!!!
GND (Ground)
+7V ~ 24V
12 Volt Buchse:
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!!!
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1315IS geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-1315IS an eine USB 3.0 A-Buchse Ihres PC's an .
2.
Jetzt können Sie Ihren PC starten und mit dem Punkt Treiber Installation fortfahren.
TREIBER INSTALLATION
USB 3.0
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1315IS automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgenden Eintrag
sehen: <Generic USB Hub>.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
1315IS
1315IS
1315IS
TREIBER INSTALLATION
Seriell RS-232
Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Achtung!
Windows erkennt automatisch einen neuen „FT232R USB UART". Legen Sie die Treiber CD in Ihr
Stecker niemals
CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen Sie nicht automatisch nach dem Treiber suchen.
umgekehrt oder mit
Sondern wählen Sie manuell in folgendem Ordner die Treiber für Ihr Betriebssystem aus (siehe
Gewalt einstecken.
Abbildung).
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS
Signal
Pin
Signal
Öffnen Sie den >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und LPT)" ein
DTR
7
RTS
neuen Eintrag „USB Serial Port (COM2)" und unter „Universeller Serieller Bus Controller"
8
CTS
den Eintrag „USB Serial Converter" sehen. Wenn Sie diese oder ähnliche Einträge sehen, ist
das USB Modul korrekt installiert.
DSR
9
RI
ÄNDERN DER COM ADRESSE (NICHT UNTER 98 & ME)
Öffnen Sie den >GeräteManager< und klicken Sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
LINUX
Pin
Signal
Die Linux Treiber befinden sich im Verzeichnis "D:\USB_to_IO\FTDI\Linux x86_64" auf der
7
BI_DD+
Treiber CD. Sie werden unter den meisten Linux Versionen unterstützt. Da sich die einzelnen
8
BI_DD-
Distributionen und Kernelversionen sehr voneinander unterscheiden, können wir Ihnen leider
keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für USB
Ports Ihrer Linux Version.
MAC
Die MAC Treiber befinden sich im Verzeichnis "D:\USB_to_IO\FTDI\MAC OSX oder
Mac_OS_9_8" auf der Treiber CD. Sie werden unter den meisten MAC OS Versionen unter-
stützt. Da sich die einzelnen Versionen voneinander unterscheiden, können wir Ihnen leider
keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für USB
Ports Ihrer MAC OS Version.
Ethernet LAN
Windows XP/ Vista/ 7/ 8.x/ 10
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1315IS automa-
tisch und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen
Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den
Ordner mit Ihrem Betriebssystem welches sich in dem Ordner „AX88179" befindet (siehe
Abbildung).
Starten Sie nun das darin befindliche „setup". Folgen Sie nun den Installationsanweisungen
und schließen Sie die Installation ab.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1315IS richtig installiert.
Deutsch
Deutsch
Deutsch

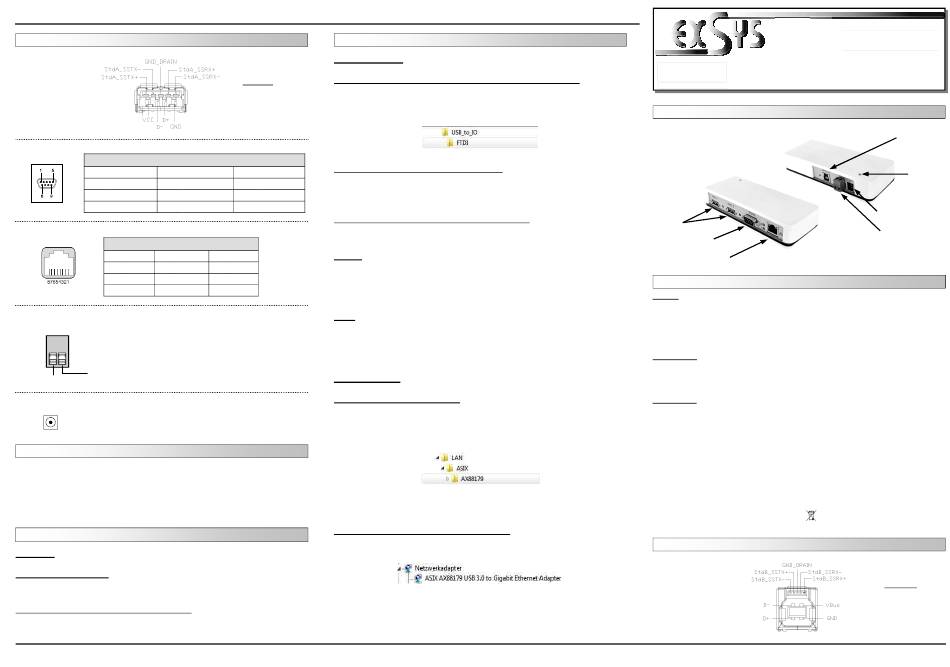

LAYOUT
2 x USB 3.0 A-Port
9 Pin serial RS-232 connector
RJ45 connector with Status LED´s
DESCRIPTION & TECNICAL INFORMATION
USB 3.0
The EX-1315IS is a plug & play high-speed USB 3.0 hub for 2 USB devices. The EX-1315IS
provides 2 USB 3.0 ports for USB devices and 1 USB 3.0 port for PC. It uses data transfer rates
up to 5000Mbit/s. It provides a secure and very high data transfer on each single port. Via a
external power supply it is possible to provide a maximum of 900mA on each USB port. He
support bus powered or self powered mode.
Serial RS-232
The EX-1315IS are plug & play high-speed USB 3.0 to Serial module for 1 RS-232 9 pin con-
nector with 2.5KV Surge Protection and 15KV Optical Isolation. The USB to Serial module
design utilizes the Chip-Set FTDI with 16C550 UART.
Ethernet LAN
The EX-1315IS provides 1 RJ45 port. The EX-1315IS gives you an easy way to integrate your
desktop PC or notebook into a 10/100/1000Mbps network or to connect a device. It supports all
USB connections from 1.1 to 3.1. It provides a secure and very high data transfer on the USB
3.0 interface. It uses data transfer rates up to 5Gbit/s! The RJ45 port is supported by an ASIX
chipset.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
USB 3.0 B-Port:
3
Manual
Manual
Vers. 1.0 / 30.09.15
USB 1.1, 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000
WIN 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC
1x USB 3.0 B-Port, 2x USB 3.0 A-Port, 1x 9 Pin D-SUB Connector,
1x RJ45 Ethernet Connector, 1x T-Block 7-48V, 1x 12V/3A Connector
EX-1315IS, Driver CD, Manual, USB Cable, Power Supply 12V/3A,
DIN-RAIL Kit
CE / FCC / RoHS / WEEE
DE97424562
4
EX
-
1315IS
EX
-
1315IS
USB 3.0 B-Port
Power LED
12V/3A DC Connector
Terminal Block +7V~+48V
Attention!
Never plug in with
force or in wrong
direction.
