Max Pro MPBTS254L Bedienungsanleitung

Tischkreissäge
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 15

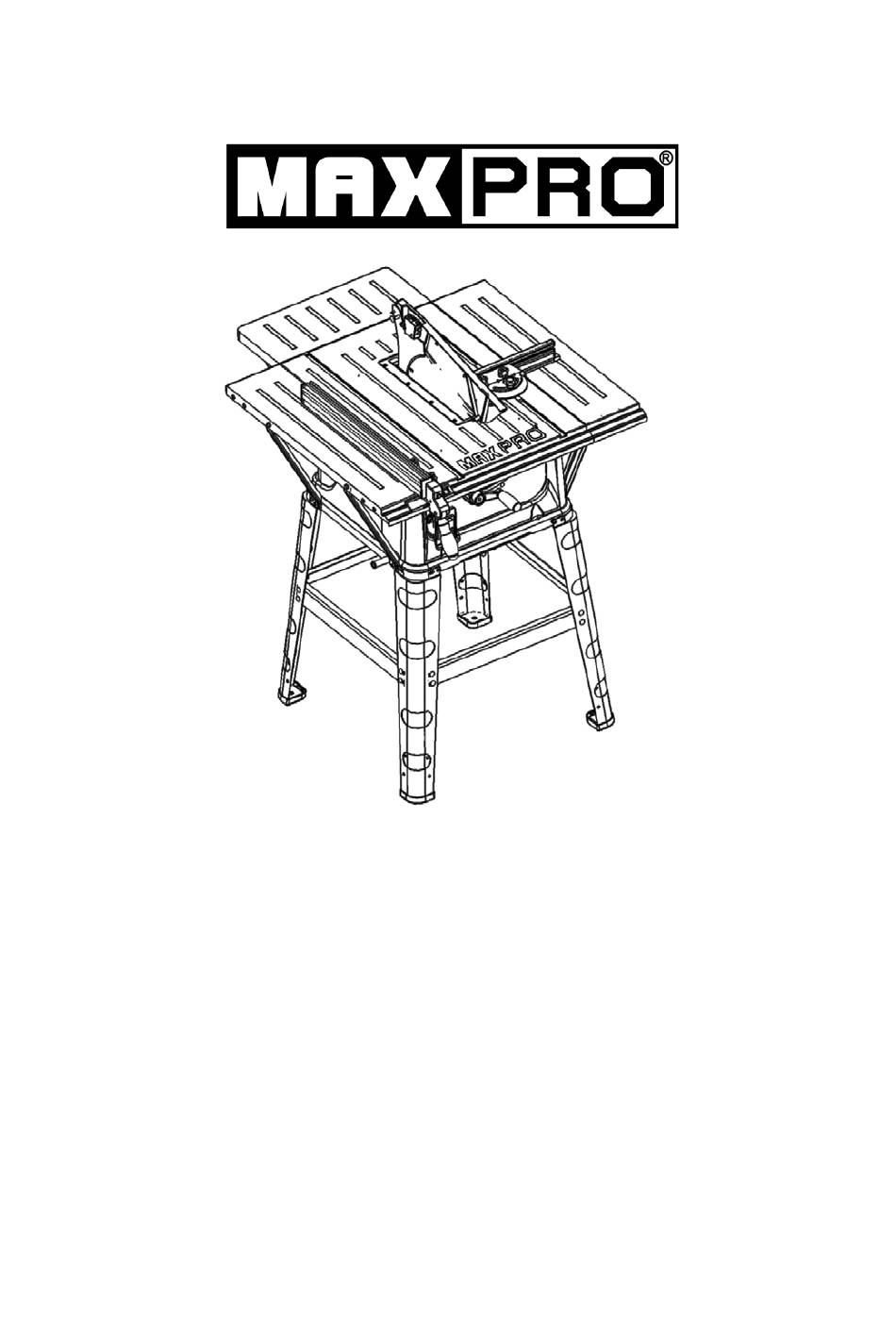

MPBTS254L
Table Saw
Read and follow the operating instructions and safety information before using for the first time.
Save this manual.
.
User Manual
Miter Saw
Tischkreissäge
Scie à table
Sierra de mesa
Serra de mesa
ПИЛА ДИСКОВАЯ НАСТОЛЬНАЯ RU 73
Pilarka stołowa
‫ﺑﺮﻱ‬
GB 2
D
15
F
30
E
45
P
59
PL
87
‫ﻣﻨﺸﺎﺭ ﻣﻨﻀﺪﻱ‬
AR 124
‫ﭼﻮﺏ‬
‫ﺩﺳﺘﮕﺎﻩ‬
FA
112
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Max Pro MPBTS254L

  • Seite 15: Technische Angaben

    Table Saw MPBTS254L User Manual Tischkreissäge TECHNISCHE ANGABEN Modell MPBTS254L Artikel Kode 113-0400 Voltzahl 220V-240V~ 50/60Hz Leistung 1500W Nulllast Geschwindigkeit 4500/min Blattgröße Ø254mm 90° 80mm Schnittkapazität 45° 55mm Tischmaterial Stahl Kabel Gummi Kabel Länge Gewicht entsprechend EPTA-Procedure 01/2003 28.1KG LpA Schalldruckpegel 99.3 dB(A)

  • Seite 16: Allgemeine Sicherheitshinweise

    Table Saw MPBTS254L User Manual Stossunterlage 113-0400-128 Unterstützung 113-0400-130 Hinter Erweiterungstisch 113-0400-025 Linker Erweiterungstisch 113-0400-027 Rechte Erweiterungstisch 113-0400-038 Hinte Tischunterstützung 113-0400-022 Linke und rechte Tischunterstützung 113-0400-028 Schutzeinrichtung 113-0400-150 Schirm Unterstützung & Laser 113-0400-004/113-0400-149 Winkelmesser 113-0400-148 Parallellehre 113-0400-151 Druckstange 113-0400-109 Schraubenschlüssel 1 113-0400-132 Schraubenschlüssel 2...
  • Seite 17 Table Saw MPBTS254L User Manual a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

  • Seite 18: Sicherheitshinweise Für Tischsäge

    Table Saw MPBTS254L User Manual d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
  • Seite 19 Table Saw MPBTS254L User Manual 20. Nehmen Sie niemals das Werkstück durch das Greifen mit den Händen entlang oder hinter dem Sägeblatt. 21. Stellen Sie sicher, dass das Werkstück niemals das Sägeblatt berührt, bevor die Maschine eingeschaltet wurde. 22. Bearbeiten Sie nie Sorten von Metall oder Stein mit dieser Maschine.

  • Seite 20: Zusätzliche Sicherheitshinweise Für Laser

    Table Saw MPBTS254L User Manual 3) Überhitzung der Maschine. 4) Rauch oder Verbrand, die durch berbrannter Isolierung verursacht sind. Ersetzen von Kabel oder Stecker Werfen Sie sofort alte Kabel oder Stecker weg, wenn sie durch neue ersetzt worden sind. Es ist gefährlich, den Stecker eines losen Kabels in die Steckdose einzustecken.

  • Seite 21: Bedienungshinweis

    Table Saw MPBTS254L User Manual BEDIENUNGSHINWEIS Fig .A Fig .B Fig .C Fig .D-1 Fig .D-2...
  • Seite 22 Table Saw MPBTS254L User Manual Fig .E-1 Fig .E-2 Fig .E-3 Fig .F-1 Fig .F-2 Fig .F-3...
  • Seite 23 Table Saw MPBTS254L User Manual Fig .G-1 Fig .G-2 Fig .G-3 Fig .G-4 Fig .G-5 Fig .G-6...
  • Seite 24 Table Saw MPBTS254L User Manual Fig .G-7 Fig .G-8 Zusammenbau der Bank- Erweiterungen Abb. F 1) Vor dem Anbringen der Bank- Erweiterungen entfernen Sie zunächst das perforierte Grundplatte (Sie können auch jetzt entfernen und entsorgen Sie die Materialien vom Motorschutz).

  • Seite 25: Betrieb

    Table Saw MPBTS254L User Manual Montage der Halterung / Druckstange. 1) Bringen Sie die 2 Halterungen auf dem Gehäuse der Sägebank an und ziehen Sie fest (Abb. G-8). 2) Legen Sie die Druckstange in den Halterungen. Montage und Befestigung des Risszauns Abb.. D 1) Bringen Sie den Aluminium-Zaun (A) auf dem Positionierungblock (B) an.
  • Seite 26 Table Saw MPBTS254L User Manual 2. Sind die allen Verriegelungsgriffe gesichert? 3. Ist der Zaun parallel zum Sägeblatt? 4. Ist die Schutzkappe gut funktioniert? 5. Tragen Sie Schutzbrille? 6. Reibt das Sägeblatt nicht gegen etwas? Es ist absolut notwendig, diese Punkte zu berücksichtigen, bevor Sie mit der Arbeit beginnen! Längssägen...

  • Seite 27: Reinigung Und Instandhaltung

    Table Saw MPBTS254L User Manual REINIGUNG UND INSTANDHALTUNG Achtung! Vor der Durchführung einer Arbeiten auf der Maschine, ziehen Sie den Netzstecker aus. Reinigung Halten Sie die Lüftungsschlitze der Maschine zu reinigen, um eine Überhitzung des Motors zu vermeinden. Reinigen Sie regelmäßig das Gehäuse der Maschine mit einem weichen Tuch, besser nach jedem Gebrauch.
  • Seite 28 Table Saw MPBTS254L User Manual Ein Ringfeuer ist durch den Kurzschluss Rotor durch Fachleute überprüfen oder wechseln des Gewindes des Rotors entstanden lassen Ein Ringfeuer ist durch den Kurzschluss Rotor durch Fachleute überprüfen oder wechseln zwischen den Segmente des lassen...
  • Seite 29 Table Saw MPBTS254L User Manual Schutzkappe des Sägeblattes kommt Anhäufung vom Holzstaub an der Holzstaub oder andere Blockade reinigen nicht zur Anfangsstelle Schutzkappe zurück Ersatzteilliste und Zeichnung Bitte laden Sie Dateien auf www.maxpro-tools.com...
