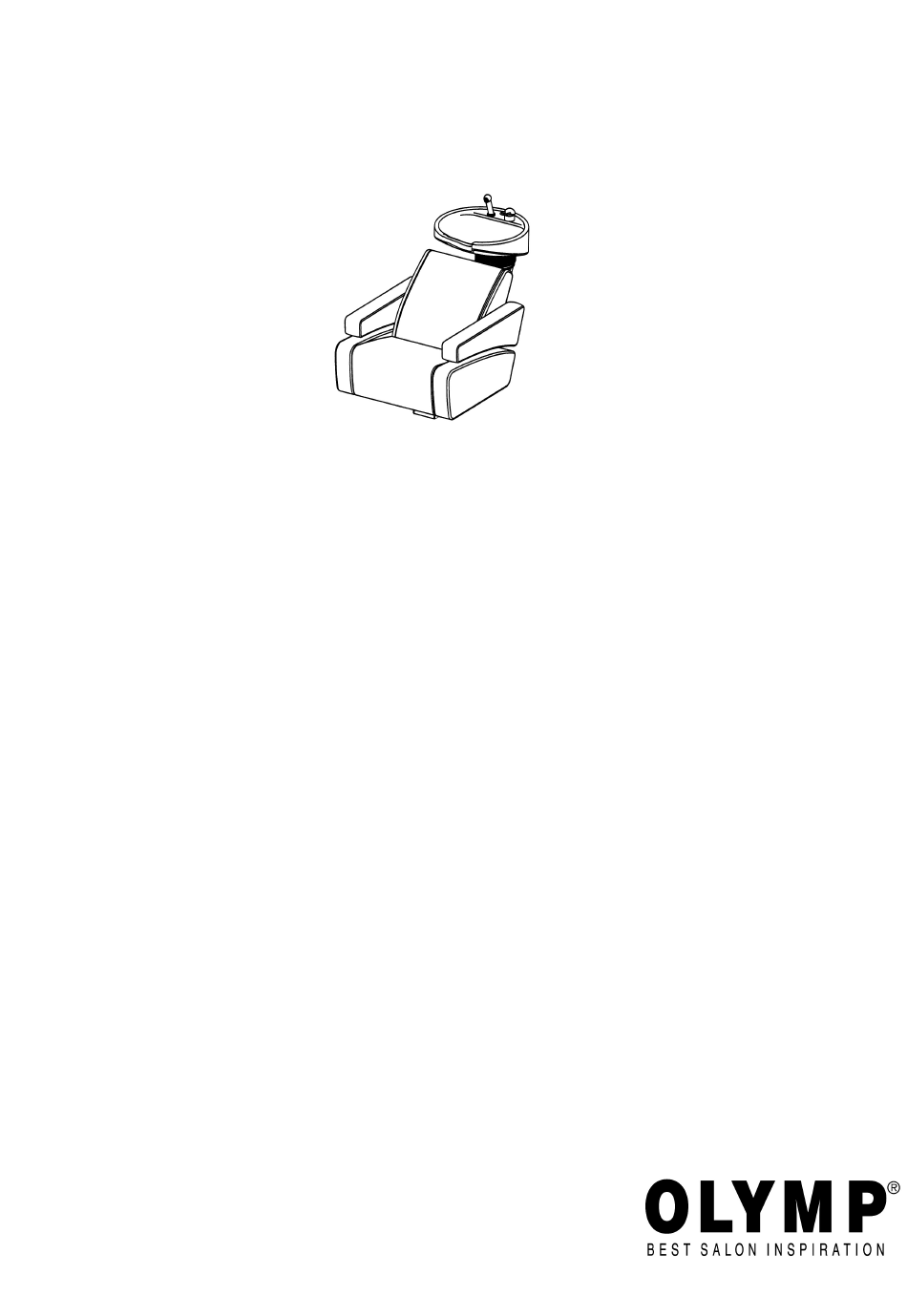

LavaSit DINER Shiatsu
DE
Montageanleitung
GB
Mounting instructions
NL
Montage-instructies
FR
Notice de montage
IT
Istruzioni per il montaggio
ES
Instrucciones de montaje
NO Monteringsanvisning
SE
Monteringsanvisning
FI
Asennusohjeet
DK
Monteringsvejledning
OLYMP GmbH & Co. KG, Germany
Hohenheimer Str. 91 - 97, 70184 Stuttgart
Postfach 10 36 63, 70031 Stuttgart
Telefon +49 711 2131-0
Telefax +49 711 2131-222
Diner Shiatsu MO W+R
Wandmontage und Reiheninstallation
Wall fitting and in-line installation
Wandmontage en installatie in rij
Montage au mur et installation en rangée
Montaggio alla parete ed installazione in serie
Montaje mural e instalación en línea
Veggmontering og rekkeinstallasjon
Väggmontering och radinstallation
Seinä- ja riviasennus
Vægmontering og installation på række
751348 03-2016
