Kamineinsatz Odeon
Bedienungsanleitung
5

FUNKTION

5.1 Wärmeabgabe
D
B
C

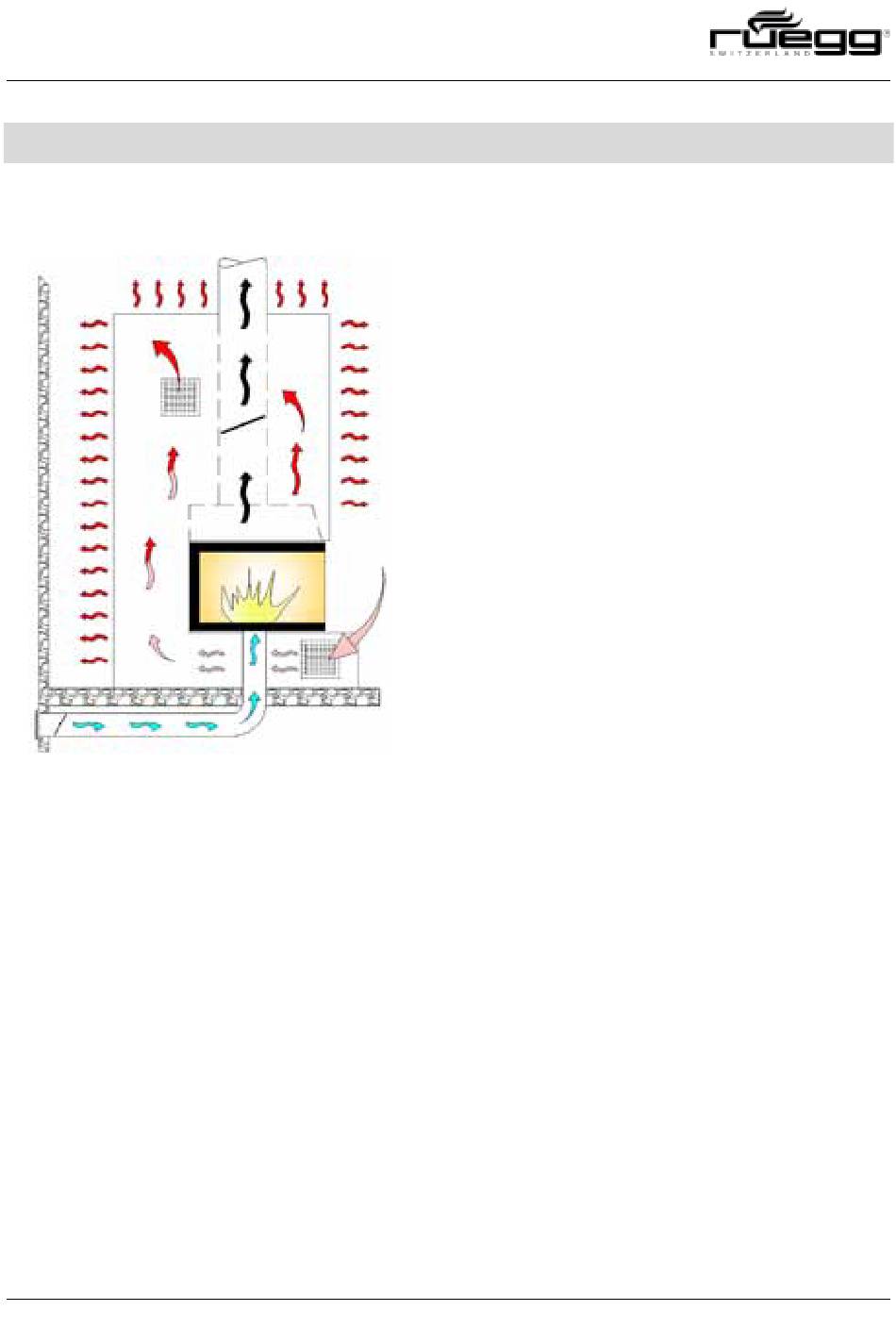

Bild 17: Schnitt durch eine Speicheranlage
14 – de
D
E
A
Bei Speicher- und Strahlungsanlagen wird
ein Teil der durch die Verbrennung erzeugten
Wärme von der Verkleidung aufgenommen,
gespeichert und anschliessend über einen
gewissen Zeitraum als Strahlung an den
Aufstellraum abgegeben.
Ein weiterer Teil kann durch Luftführun-
gen und über Konvektionsluftgitter in den
Aufstellraum geleitet werden. Bei reinen
Speicheranlagen entfallen diese Luftführun-
gen und Konvektionsluftgitter.
Luftgitter Eintritt (Raum-/Umluft)
A:
(optional)
B: Verbrennungsluft AIR-Direct Eintritt
(Aussenluft)
→ Versorgt den Feuerraum direkt mit
Verbrennungsluft von aussen
C: Absperrklappe (Aussenluft)
D: Wärmestrahlung
Luftgitter Austritt (Warm-/Zuluft)
E:
(optional)
