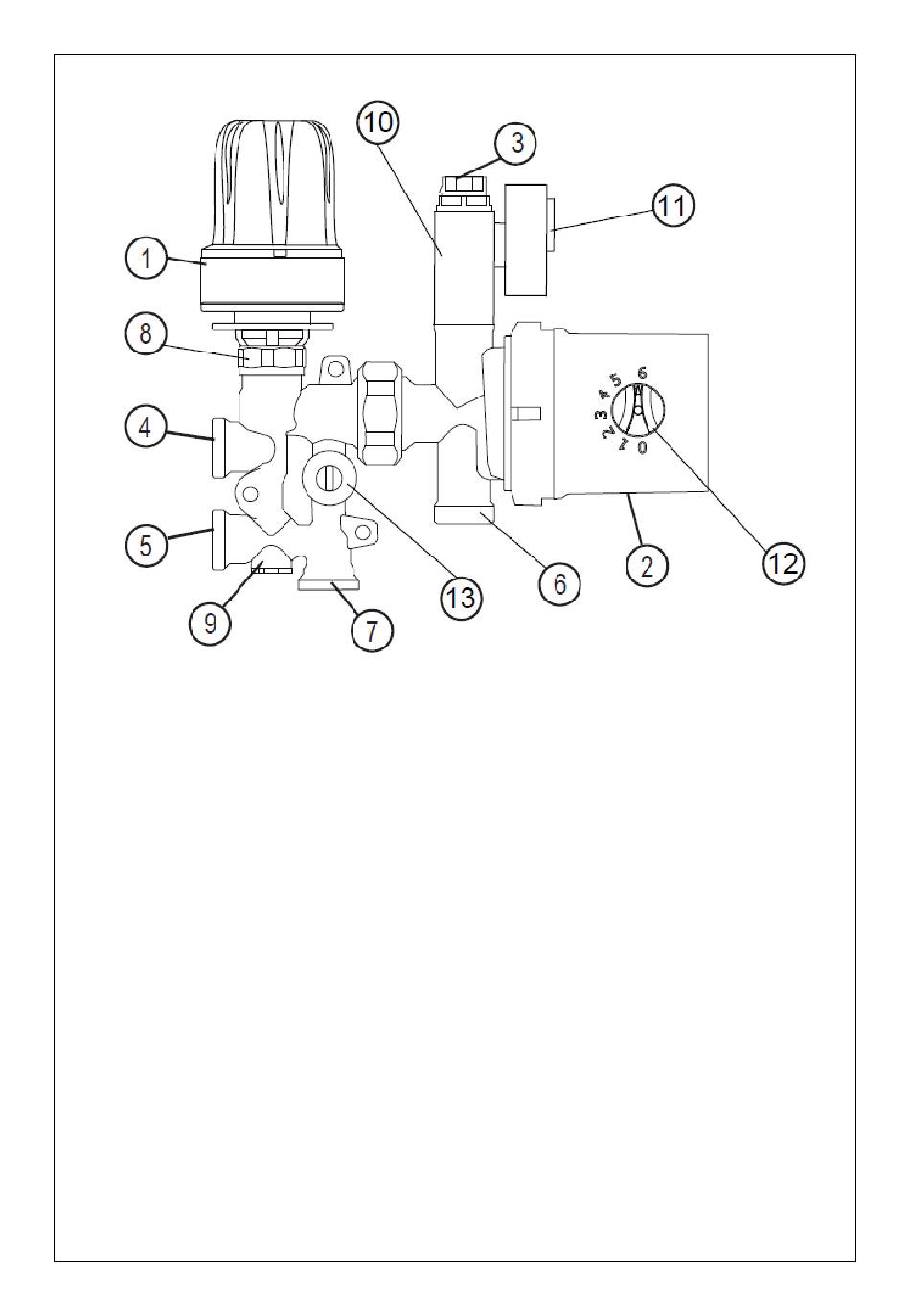

Aufbau BM mini
1. Version KF = Thermostatkopf (8-28°C) mit Kapillarfernfühler (5m)
oder Version RT = elektrischer Stellantrieb für Anschluß eines
bauseitigen Raumthermostaten oder Version KR = elektrischer
Stellantreib, vorverdrahtet mit Anlegethermostat als Konstant-
temperaturregelung (20-70°C) für Anschluß eines bauseitigen
Raumthermostaten
2. LOWARA Kugelmotor-Umwälzpumpe Typ E1vario BMini Drive
3. Entlüftungsschraube (Temperatursensor bei Version KR)
4. Vorlauf-Anschluß (Eurokonus 3/4'') an Radiator-/Kesselkreis
5. Rücklauf-Anschluß (Eurokonus 3/4'') an Radiator-/Kesselkreis
6. Vorlauf-Anschluß (Eurokonus 3/4'') an Fußbodenkreis
7. Rücklauf-Anschluß (Eurokonus 3/4'') an Fußbodenkreis
8. Voreinstellbares Regelventil (im Ventileinsatz, siehe S. 14)
9. Einstellbarer Bypass
10. Verlängerung (nur bei Version KR) 2679548131113 Stellantrieb,
vorverdrahtet mit Anlegethermostat als Konstanttemperatur-
regelung (20-70°C) für Anschluß eines bauseitigen Raum-
thermostaten.
11. Temperatureinsteller am Anlegethermostat (nur bei Version KR)
12. Drehknopf für stufenlos einstellbare Leistung mit Ein/Aus bei Stufe 0.
2
Bedienungsanleitung BM mini
