- Seite 1 Montage- und Bedienungsanleitung für Beimisch-Set BM mini...
-

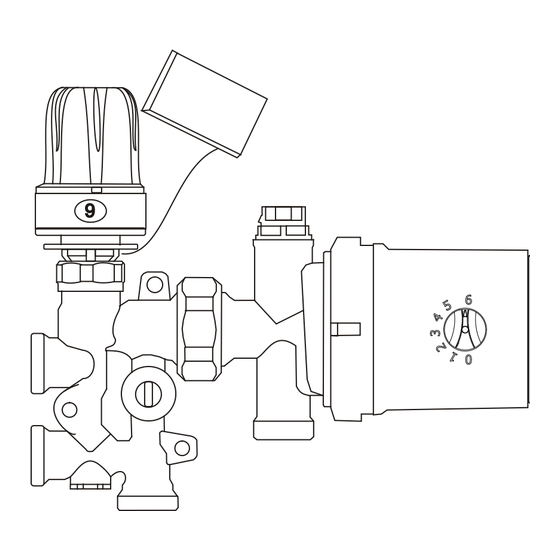

Seite 2: Aufbau Bm Mini
Bedienungsanleitung BM mini Aufbau BM mini 1. Version KF = Thermostatkopf (8-28°C) mit Kapillarfernfühler (5m) oder Version RT = elektrischer Stellantrieb für Anschluß eines bauseitigen Raumthermostaten oder Version KR = elektrischer Stellantreib, vorverdrahtet mit Anlegethermostat als Konstant- temperaturregelung (20-70°C) für Anschluß eines bauseitigen Raumthermostaten 2. -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung BM mini Inhaltsverzeichnis Aufbau BM mini ....................2 Technische Daten ..................3 Anwendung ....................4 Montage-Hinweise ..................4 Hydraulischer Anschluß ................5 Befüllen der Anlage ..................6 Inbetriebnahme ohne Vorgabewerte ............12 Inbetriebnahme mit Vorgabewerten ............13 Befestigung Montagewinkel ..............15 Maßzeichnung .....................16 Pumpen-Kennlinie ..................16 Lieferprogramm ..................17 Elektrischer Anschluß .................19 Technische Daten Max. -
Seite 4: Anwendung
Bedienungsanleitung BM mini Anwendung • Das Beimisch-Set BM mini dient zum Anschluß von Flächenheizun- gen bis ca. 40 m2 (ab Rohr 16x2 mm) an Ein-und Zweirohrsysteme. Angeschlossen werden können 1 oder 2 Fußbodenheizkreise (siehe Duplexverschraubung im Zubehör-Lieferprogramm). • Es sind 3 Versionen verfügbar: BM mini KF: Beimisch-Set mit Raumtemperaturregelung, bestehend aus Thermostatkopf (10-28°C + Frostfreihaltung) mit Kapillar-Fernfühler (5 m). -
Seite 5: Hydraulischer Anschluß
Bedienungsanleitung BM mini • Der am BM mini anliegende Vordruck des Radiator-/Kesselkreises sollte mindestens 10 kPa (1 m) betragen. • Die Fußbodenheizung ist vor Inbetriebnahme zu füllen, zu entlüften und auf Leckagen zu überprüfen. • Auf Schallentkopplung ist zu achten. Da die Umwälzpumpe unter Umständen Fließgeräusche verursachen kann, empfehlen wir die BM mini nicht in geräuschsensitiven Räumen (z. -
Seite 6: Befüllen Der Anlage
Bedienungsanleitung BM mini Befüllen der Anlage Es ist unabdingbar, daß die Fussbodenheizkreise vor Inbetriebnahme ordentlich gespült und entlüftet werden, da es andernfalls zu Funkti- onsstörungen bis hin zu Pumpendefekten kommen kann. Wir empfeh- len den Einsatz von 2 KFE-Hähnen primärseitig vor dem BM mini wie auf Bild 2 dargestellt. - Seite 7 Bedienungsanleitung BM mini Bild 1 Normalbetrieb. Der integrierte Kugelhahn MUSS senkrecht stehen. Bild 2 Bevorzugte Befüllung der Anlage. Zwei direkt vor dem BM mini ange- brachte KFE-Hähne erlauben ein einfaches Spülen der Anlage. Der integrierte Kugelhahn MUSS waagrecht stehen! www.lowara.de...
- Seite 8 Bedienungsanleitung BM mini Bild 3 Gute Befüllmöglichkeit der Anlage. Zwei bereits auf der Primärseite vor- handene KFE-Hähne erlauben ein Spülen der Anlage. Der integrierte Kugelhahn MUSS waagrecht stehen. Bild 4 Mögliche, aber etwas umständliche Befüllmöglichkeit der Anlage. Ein bereits auf der Primärseite im Vorlauf vorhandener KFE-Hahn erlaubt ein Spülen der Anlage.
- Seite 9 Bedienungsanleitung BM mini Bild 5 Mögliche, aber etwas umständliche Befüllmöglichkeit der Anlage. Ein bereits auf der Primärseite im Rücklauf vorhandener KFE-Hahn erlaubt ein Spülen der Anlage. Der integrierte Kugelhahn MUSS waagrecht stehen. Achtung: Der Fussbodenheizungsvorlaufanschluss am BM mini muss während des Füllvorganges abgestopft werden. Eine Befüllung von Wandheizungen ist mit dieser Methode nicht möglich.
- Seite 10 Bedienungsanleitung BM mini Bild 6 Bedingt mögliche Befüllmöglichkeit der Anlage. Zwei bereits auf der Primärseite vorhandene KFE-Hähne erlauben ein Spülen der Anlage. Der integrierte Kugelhahn MUSS waagrecht stehen. Achtung !! Die gezeigte Fließrichtung ist nur möglich, wenn nach der Primärpumpe kein Rückschlagventil eingebaut ist. Falls ein Rückschlag- ventil installiert ist, empfiehlt sich die Befüllung nach Bild 3.
- Seite 11 Bedienungsanleitung BM mini Befüllen der Anlage ist so nicht möglich, da keine Zwangsdurchströmung gewährleistet werden kann. www.lowara.de...
-
Seite 12: Inbetriebnahme Ohne Vorgabewerte
Bedienungsanleitung BM mini Inbetriebnahme ohne Vorgabewerte 1. Schutzkappe vom Regelventil abschrauben (Seite 14 Bild 1). 2. Die Vorlauftemperatur des Radiator-/Kesselkreises auf 55-60°C einstellen. 3. Um die Voreinstellung des Regelventils vornehmen zu können, muß die Raumtemperatur mindestens 20°C betragen. 4. Überprüfung der Fußboden-Vorlauftemperatur. Sie sollte ca. 35-40°C betragen. -
Seite 13: Inbetriebnahme Mit Vorgabewerten
Bedienungsanleitung BM mini Inbetriebnahme mit Vorgabewerten (Voreinstellung) z. B. Vorgabewerte: Wärmeanforderung der Fußbodenheizung 2000 Watt. Vorlauftemperatur des Radiator-/Kesselkreises 70°C. Rücklauftemperatur der Fußbodenheizung 40°C Differenzdruck vom Radiator-Kesselkreis 10 kPa Spezifische Wärmekapazität von Wasser 1,163 Kg x K) erforderliche Werte: Durchsatz vom Radiator-/Kesselkreis = m = Q/(c x dT) = 2000 W / (1,163 W/(kg x K) x 30 K) = 58 l/h Voreinstellung: Wenn der am KF anliegende Differenzdruck vom Radiator-/... -
Seite 14: Vorlauftemperatureinstellung Über Thermostatkopf
Bedienungsanleitung BM mini Schutzkappe abschrauben Ventilseinsatz abschrauben Ventileinsatz wieder einschrauben Mit beigefügtem Werkzeug Ventil voreinstellen Vorlauftemperatureinstellung über Thermostatkopf www.lowara.de... -
Seite 15: Befestigung Des Montagewinkels
Bedienungsanleitung BM mini Befestigung des Montagewinkels Das BM mini kann mit nach rechts bzw. nach links abgehenden Radia- tor-/Kesselkreis-Anschlüssen am Montagewinkel befestigt werden. Die Befestigungsschrauben zur Befestigung des K F am Montagewinkel sind Bestandteil des Lieferumfangs. Einbau nur in horizontaler Lage. Regelventil und Entlüftungsschraube müssen nach oben zeigen. -
Seite 16: Maßzeichnung
Bedienungsanleitung BM mini Maßzeichnung Einbautiefe 90 mm 400 l/h 0,9 m Pumpen-Kennlinie 9,6 W Toleranz +/- 10% www.lowara.de... -
Seite 17: Lieferprogramm
Bedienungsanleitung BM mini BM mini KF - Elektrischer Anschluss Manuelle Pumpenabschaltung im Sommerbetrieb über Pumpenschalter. www.lowara.de... -
Seite 18: Pumpe Im Dauerbetrieb
Bedienungsanleitung BM mini BM mini RT - Elektrischer Anschluss Raumthermostat ohne thermische Rückführung Pumpe im Dauerbetrieb Raum- thermostat Thermo- Laing RTS elektrischer Antrieb 230 V~ Pumpe durch Raumthermostat abgeschaltet Raum- thermostat Thermo- Laing RTS elektrischer Antrieb 230 V~ Pumpe www.lowara.de... -
Seite 19: Elektrischer Anschluß
Bedienungsanleitung BM mini BM mini RT - Elektrischer Anschluss Raumthermostat mit thermischer Rückführung www.lowara.de... - Seite 20 Bedienungsanleitung BM mini BM mini KR, Art. Nr. LH4900922/Y0003 Heiz. 1. Anlegethermostat für Einstellung Vorlauftemperatur Typ AT Art. Nr. LH 95.00.400 2. Hahnverlängerung I / A ½“, Länge = 40 mm 3. Hocheffizienzpumpe mit variabler Drehzahleinstellung und einer Ein/Ausschaltung Typ E1-Vario BM Mini Driv, Art. Nr. 605005000 4.
-
Seite 21: Verdrahtung Bm Mini Kr
Bedienungsanleitung BM mini Verdrahtung BM mini KR Anlege- thermostat AT Thermo- elektrischer braun Antrieb 230V blau Pumpe braun 230V blau gelb/grün Version mit vor verdrahtetem AT und Stellantrieb Pumpe Dauerbetrieb Zur Sommerabschaltung Einstellknopf auf Null stellen, dann Pumpe Optional !!! Anlege- thermostat AT Raum-... - Seite 22 Bedienungsanleitung BM mini Notizen www.lowara.de...
- Seite 23 Bedienungsanleitung BM mini Notizen www.lowara.de...
- Seite 24 Xylem Water Solutions Deutschland GmbH Biebigheimer Str. 12 DE-63762 Großostheim Telefon: 06026 943-0 Telefax: 06026 943-210 Internet: www.lowara.de Laing und Lowara - Produktmarken von Xylem © 2013 Xylem, Inc. 2014-08 - Änderungen, auch ohne vorherige Ankündigung, sind Xylem jederzeit vorbehalten.
