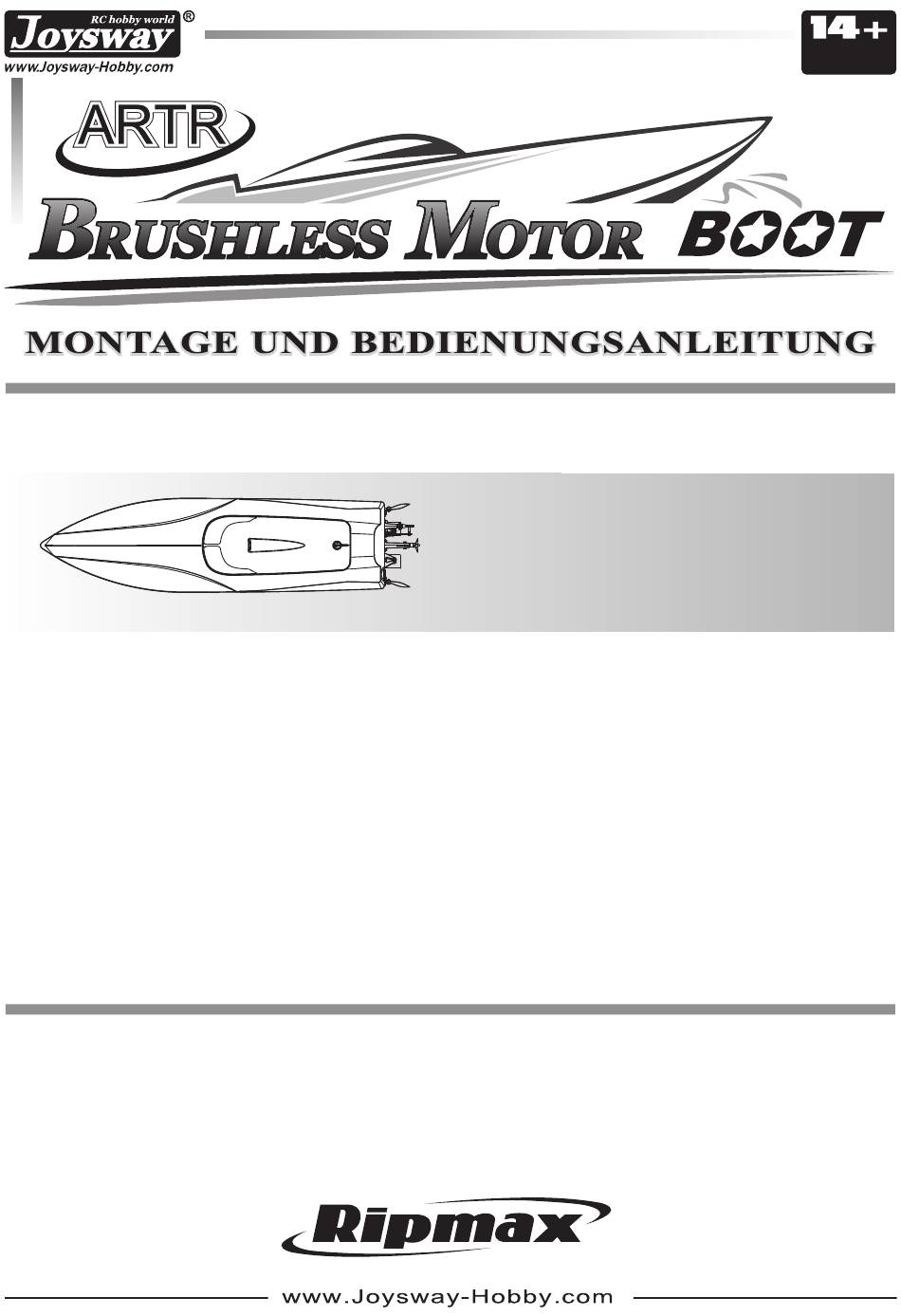

Joysway B-JS-8901 Alpha Montage- Und Bedienungsanleitung

Brushless motor boot
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

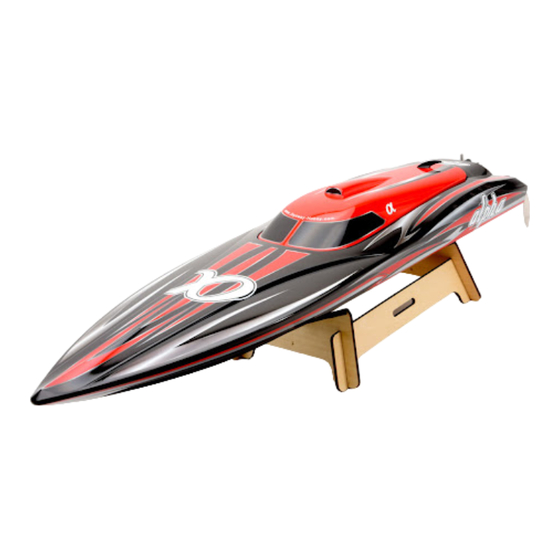

Alpha Race Boot Artikel Nr.: 8901
Motor wassergekühlter, leistungsstarker Brushless Außenläufer Motor (beinhaltet)
Fernsteuerung ........................................................... 2.4 GHz Digital proportionaler Sender (beinhaltet)
Elektronischer Fahrtenregler .....................Wassergekühlter 90 A Brushless Regler m. BEC (beinhaltet)
Servo ......................................... Leistungsstarkes 9 kg Lenkservo mit hohem Drehmoment (beinhaltet)
Propeller ...........................................................................................................2 x 2 Blatt Metallpropeller
Antriebssystem ................................................................................................... 5 mm Flexwellenantrieb
Akku ..................................................................2 x 11.1 V 5000 mAh 40C Li-Po Akkus (nicht beinhaltet)
oder
Akku .....................................................................2 x 7.4 V 5000 mAh 40C Li-Po Akku (nicht beinhaltet)
Ladegerät ....................................................... 2S/3S Balancer Ladegerät und Adapter (nicht beinhaltet)
WICHTIG: DIESE MODELLE SIND IN DER LAGE MEHR ALS 80 KM/H ZU FAHREN. DURCH MISSBRAUCH DIESES
PRODUKTES KANN ES ZU SCHÄDEN UND VERLETZUNGEN FÜHREN. GEHEN SIE MIT DIESEN MO-
DELLEN VERANTWORTUNGSBEWUSST UM, UND GENIESSEN SIE DIESE BEIM FAHREN.
Technische Daten:
Allgemeine Bauanleitung:
Alpha ARTR Brushless Racing Boot
Alpha ARTR Brushless EP Racing Boot
Rumpflänge ........................................... 950 mm
Gesamtlänge ....................................... 1060 mm
Breite ..................................................... 260 mm
Geschwindigkeit ................................. 80+ Km/h
Rumpfmaterial: lackierter Kunststoff mit
Wassertransferdrucken
DIESES MODELL IST
KEIN SPIELZEUG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Joysway B-JS-8901 Alpha

Inhaltszusammenfassung für Joysway B-JS-8901 Alpha

  • Seite 1 DIESES MODELL IST KEIN SPIELZEUG Technische Daten: Rumpflänge ........... 950 mm Gesamtlänge ........1060 mm Breite ............. 260 mm Geschwindigkeit ......... 80+ Km/h Rumpfmaterial: lackierter Kunststoff mit Alpha Race Boot Artikel Nr.: 8901 Wassertransferdrucken Allgemeine Bauanleitung: Motor wassergekühlter, leistungsstarker Brushless Außenläufer Motor (beinhaltet) Fernsteuerung ............

  • Seite 2: Erforderliche Produkte (Nicht Beinhaltet)

    BEDIENUNGSANLEITUNG DIESES MODELL IST KEIN SPIELZEUG! ALPHA ARTR BRUSHLESS EP RACING BOOT DIESE ANLEITUNG SOLLTE VON EINEM ERWACHSENMEN GELESEN WERDEN BAUKASTENINHALT 1. Sender . Innensechskantschlüssel (3 Stk.) 2. Metallpropeller x2 7. Bootsständer mit Schaumgummipolster 3. Goldstecker mit Schrumpfschlauch- passend 8. Aluminiumruder & Halter für Li-Po Akkus, falls diese nicht vorhanden sind.

  • Seite 3: Ruder, Propeller Und Turn Fins Montieren

    WICHTIG Es ist sehr wichtig, dass Sie diese Anleitung gründlich durchlesen und verstanden haben, bevor Sie dieses Alpha Modell und dessen Fernsteuerung verwenden, damit die Sicherheit von Ihnen und anderen sichergestellt ist. Dieses Modell ist in der Lage über 80 km/h schnell zu fahren. Bei falscher Handhabung dieses Produktes kann es zu Schäden an Personen oder Gegenständen führen.

  • Seite 4: Einstellung Der Hinteren Wellenstrebe

    EINSTELLUNG DER HINTEREN WELLENSTREBE Die Position der hinteren Wellenstrebe am Rumpf wirkt sich auf die Leistung Ihres Bootes aus. 1) Die oben gezeigte Einstellung eignet sich für Racing auf einer glatten Oberfläche. 2) Die oben gezeigte Einstellung 3) Die oben gezeigte Einstellung eignet sich für Racing bei leichten eignet sich für Racing bei mittleren und mittleren Wellen und Wind.

  • Seite 5: Schmieren Der Propeller Welle

    SCHUTZ GEGEN WASSER Sie sollten dafür sorgen, dass Ihr Modell und die Fernsteuerung ausreichend gegen eindringendes Wasser geschützt wird. Packen Sie bitte den Empfänger in den beiliegenden Ballon ein, damit dieser vor Wasser geschützt ist, und binden das Ende mit einem Kabelbinder oder etwas ähn- lichem zusammen.

  • Seite 6: Senderbatterien Installieren

    Achtung: Bevor Sie das obere Deck des Modells wieder befestigen, stellen Sie sicher, dass die Wasserkühlschläu- che, die mit dem Motor verbunden sind, nicht blockiert oder geknickt werden. Dies kann dazuführen, dass der Motor und der Geschwindigkeitsregler überhitzen und möglicherweise ausbrennen. Hinweis 1: Alpha Modelle können bei einem vollständig geladenem Li-Po Akku für ca.

  • Seite 7: Empfänger Anschlussdiagramm

    EMPFÄNGER ANSCHLUSSDIAGRAMM BATTERIE (6V) REGLER SERVO Hinweis: Der Regler hat eine BEC-Spannungsversorgung, dadurch entfällt der Anschluss einer separaten Batterie 6V. SENDER/EMPFÄNGER BINDEN Der Bindungsprozess bindet den Sender mit dem Empfänger. Normalerweise sind beide schon werksseitig gebun- den. Wenn Sie feststellen, dass Ihr Sender und Empfänger nicht gebunden sind (die LED des Empfängers blinkt rot auf), sollten Sie folgendes tun: BIND 1.

  • Seite 8: Nach Dem Einsatz

    3. Ziehen Sie den Gashebel, und der Motor dreht sich gegen den Uhrzeigersinn. Jetzt ist Ihr Motor aktiviert und einsatzbereit. 4. Überprüfen Sie die Laufrichtung des Ruders. Die hin- tere Kante des Ruders sollte nach rechts drehen, wenn Sie nach rechts lenken, und nach links zeigen, wenn Sie nach links lenken.

  • Seite 9: Epa Einstellung

    EPA EINSTELLUNG Funktion Lenkumkehrschalter Mit dem Endpunkteinstellung (EPA) können Sie den maximalen Servoweg von jedem Servo (oder Geschwindigkeitsregler), nach jeder Seite, unabhängig von der Mitte (Neutral) einstellen. Der Einstellweg beträgt zwischen 0% und 100%. 1. Einstellung Lenkweg rechte Seite Drehen Sie den „ST/R” Knopf nach ganz links, so haben Sie den niedrigsten Wert (0%) eingestellt.

  • Seite 10: Stromkreislauf- Und Kühlsystem Diagramm

    STROMKREISLAUF- UND KÜHLSYSTEM DIAGRAMM Jedes Alpha Modell wird ab Werk mit einem bereits installierten Funksteuerungs- und Kühlsystem geliefert. Wenn Sie in Zukunft jedoch Teile in Ihrem Modell warten, reparieren oder austauschen müssen, kann diese Skizze hilfreich sein, wenn es darum geht alles neu zu installieren oder verbinden. AKKU PACK 90A REGLER SCHWARZ...

  • Seite 11: Fehlersuche

    FEHLERSUCHE Bevor Sie Ihr Alpha Modell zur Reparatur zurückgeben, verwenden Sie die untere Tabelle, um Fehler an Ihrem Modell zu beheben. PROBLEM URSACHE LÖSUNG Modell fährt nicht Keine Batterie im Sender/Modell Batterien/Akkus installieren Batterie/Akku ist falsch installiert Richtig installieren, auf die Polarität achten (+/-) Schwache Batterie im Sender Neue Batterien installieren...

  • Seite 12: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG: Hiermit erklärt die Ripmax Ltd., dass sich dieses Gerät in Übereinstimmung mit der EU-Richt- linie 2014/53/EU befindet. Der vollständige Text der EU Konformitätserklärung ist einsehbar auf: www.ripmax.com ENTSORGUNG: Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müssen.
