Inhaltszusammenfassung für Devolo Home Control

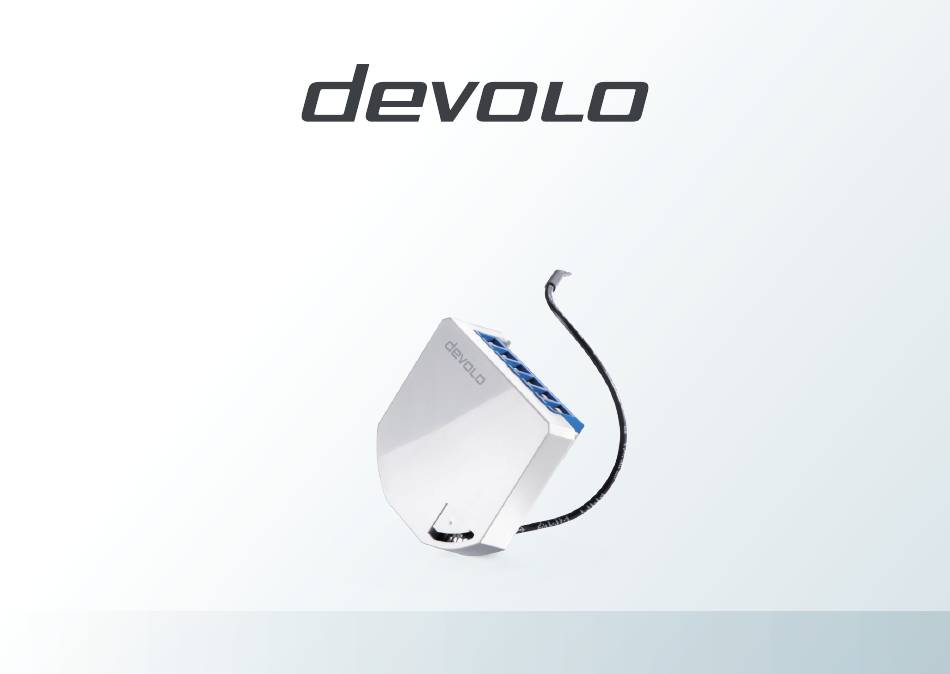

  • Seite 1 Home Control Dimmer – Unterputz Erste Schritte...

  • Seite 2: Bestimmungsgemäßer Gebrauch

    Leistungsgrenze (140 Watt bei 230 V) belastet werden. Höhere Lasten gefährden die Betriebssicherheit. Verwenden Sie den Home Control Dimmer-Unterputz nur wie in dieser Anleitung und in der Home Control Online-FAQ beschrieben, um Schäden und Verletzungen zu vermeiden.

  • Seite 3: Ce-Konformität

    CE-Konformität Bei bestimmungsgemäßem Gebrauch entspricht das Produkt den grundlegenden Anforderungen der Richtlinien 2014/53/EU, 2011/65/EU sowie 2009/125/EC. Das Produkt ist zum Betrieb in der EU, Schweiz und Norwegen vorgesehen. Die vereinfachte CE-Erklärung liegt in gedruckter Form bei.
  • Seite 4 Voraussetzung für ein Home Control-System ist eine Z-Wave-kompatible Steuereinheit, wie die Home Control Zentrale von devolo. Über deren Home Control-Portal koordinieren Sie den Home Control Dimmer-Unterputz und alle weiteren Home Control-Geräte. Der Zugriff auf die Home Control Zentrale erfolgt über die Home Control App und/oder über die Webadresse www.mydevolo.com.

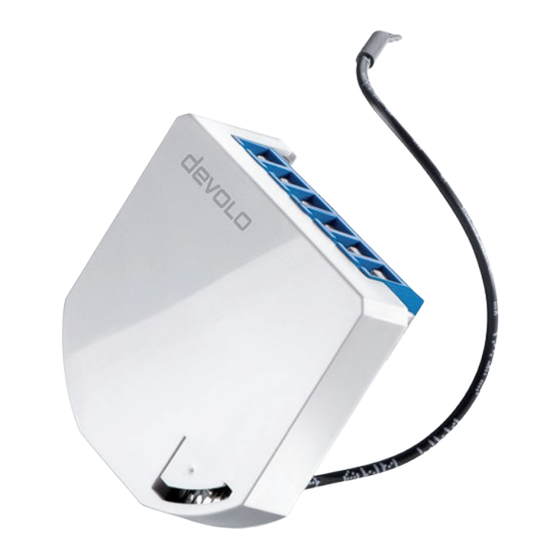

  • Seite 5: Der Home Control Dimmer-Unterputz

    über die Home Control Zen- www.mydevolo.com trale. Darüber hinaus arbeitet er mit anderen Home Control-Geräten zusammen. So können z. B. beim Betäti- gen des Schalters/Tasters alle im Raum befindlichen und am Home Control Dimmer-Unterputz angeschlossenen Lampen automatisch auf die vorher eingestellte Helligkeitsstufe geregelt und weitere Geräte...
  • Seite 6 Abb. 1 zeigt die Anschlüsse des devolo Home Control Dimmer-Unterputz in einem 230V/50 Hz ~ Netz...
  • Seite 7 Abb. 2 zeigt die Anschlüsse des devolo Home Control Dimmer-Unterputz in einem 24V DC-Netz Die nachfolgenden Installationen zeigen die Montage in ein 230/50 Hz ~ Netz. Beachten Sie beim Einbau in ein 24V DC-Netz die veränderte Klemmenbezeichnung.

  • Seite 8: Unterstützte, Dimmbare Leuchtmittel

    Wenn die Glühbirne bei niedriger Intensität flackert, empfiehlt es sich, Parameter 60 (minimaler Dimmwert) auf 30 oder höher zu setzen. Dimmbare LED-Lampen Weitergehende Funktionsbeschreibungen zum Home Control Dimmer-Unterputz finden Sie in der Home Control Online-FAQ. Das Installationsvideo zum Produkt finden Sie im Internet unter: Für Deutschland: www.devolo.de/home-control Für Österrreich: www.devolo.at/home-control...

  • Seite 9: Einen Standard-Dimmer Durch Den Home Control Dimmer-Unterputz Ersetzen

    Netzbetreibers eingetragenes Installationsunternehmen erfolgen. Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Abb. 3 zeigt die Montage des devolo Home Control Dimmer-Unterputz in eine Ausschaltung Bei der Montage des Home Control Dimmer-Unterputz in eine Ausschaltung müssen Außenlei- ter und Neutralleiter der Hausinstallation vorhanden sein.
  • Seite 10 Vorhandene Drehdimmer sind nicht mit dem Home Control Dimmer-Unterputz kompatibel. Ersetzen Sie den Drehdimmer gegen einen Schalter/Taster oder einen Wippschalter mit Nullstellung, der einen optimalen Bedienungskomfort gewähr- leistet.

  • Seite 11: Benötigte Werkzeuge Und Materialien

    Benötigte Werkzeuge und Materialien Für den Anschluss des Home Control Dimmer-Unterputz an einer Ausschaltung benötigen Sie folgende Werk- zeuge und Materialien: Schraubendreher der Größe 2,5 mm (Breite) Zwei Lüsterklemmen Zwei schwarze Adern mit einer empfohlenen Länge von ca. 80 mm; beide Aderenden ca. 5 mm abisolieren Eine blaue Ader mit einer empfohlenen Länge von ca.
  • Seite 12 Die Installationsschritte sind entsprechend der jeweiligen Schaltung vorzu- nehmen. Bitte beachten Sie dabei die Sicherheitshinweise der beiliegenden Anleitung Sicherheit und Service für devolo Home Control-Produkte. Beachten Sie, dass nur die folgenden Leitungsquerschnitte zum Anschluss des Home Control Dimmer-Unterputz zugelassen sind: Abb.
  • Seite 13 Bevor Sie den Home Control Dimmer-Unterputz in der Unterputzdose montieren, schalten Sie die Sicher- ung des Stromkreises aus. GEFAHR! Stromschlag durch Elektrizität Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie mit einem Schraubendreher alle Kunststoffteile (Wippe, Wippadapter) vom Rahmen des Schalters.
  • Seite 14 Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie die Lüsterklemmen. 10 Schließen Sie eine Ader des Y-Kabels an die Anschlussklemme L des Home Control Dimmer-Unterputz 11 Schließen Sie die zweite Ader des Y-Kabels an die Anschlussklemme L des Lichtschalters an.
  • Seite 15 16 Platzieren Sie den Home Control Dimmer-Unterputz im hinteren Bereich der Unterputzdose und verlegen Sie dabei die Antenne möglichst weit entfernt von stromführenden Leitungen. Achten Sie bei der Montage darauf, dass kein Kabel den Reset-Taster des Gerätes (siehe Abbil- dung 5) berührt. Dies könnte zu einem unkontrollierten Reset des Gerätes führen.
  • Seite 16 18 Befestigen Sie die Schaltwippe auf dem Schalterrahmen. Die Montage des Home Control Dimmer-Unterputz ist hiermit abgeschlossen. Fahren Sie nun mit der Anmeldung an die Steuereinheit auf Seite 40 fort, um den Home Control Dimmer-Unterputz in Betrieb zu nehmen.

  • Seite 17: Home Control Dimmer-Unterputz In Eine Wechselschaltung Integrieren

    Stromschlag durch Elektrizität Installationen an der Hausinstallation (230V) müssen durch ein in ein Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen erfolgen. Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Abb. 6 zeigt die Montage des devolo Home Control Dimmer-Unterputz in eine Wechselschaltung...
  • Seite 18 Die Montage des Home Control Dimmer-Unterputz in eine Wechselschaltung ist nur dann möglich, wenn sich der Anschluss des Verbrauchers, der Außenleiter und der Neutralleiter der Hausinstallation in der selben Unterputzdose befinden. Benötigte Werkzeuge und Materialien Für den Anschluss des Home Control Dimmer-Unterputz an einer Wechselschaltung benötigen Sie folgende Werkzeuge und Materialien: Schraubendreher der Größe 2,5 mm (Breite)
  • Seite 19 Die Installationsschritte sind entsprechend der jeweiligen Schaltung vorzunehmen. Bitte beachten Sie dabei die Sicherheitshinweise der beiliegenden Anleitung Sicherheit und Service für devolo Home Control-Produkte. Beachten Sie, dass nur die folgenden Leitungsquerschnitte zum Anschluss des Home Control Dim- mer-Unterputz zugelassen sind: Starre Leitung [mm²] Flexible Leitung mit Aderendhülsen [mm²]...
  • Seite 20 Bevor Sie den Home Control Dimmer-Unterputz in der Unterputzdose montieren, schalten Sie die Sicher- ung des Stromkreises aus. GEFAHR! Stromschlag durch Elektrizität Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie mit einem Schraubendreher alle Kunststoffteile (Wippe, Wippadapter) vom Rahmen des Schalters.
  • Seite 21 Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Schließen Sie den Verbraucher zum Home Control Dimmer-Unterputz an die Anschlussklemme 10 Schließen Sie den Außenleiter der Hausinstallation an die Anschlussklemme L des Home Control Dim- mer-Unterputz an. 11 Schließen Sie die zusätzliche blaue Ader an den Neutralleiter der Hausinstallation und an die Anschlussklemme N des Home Control Dimmer-Unterputz an.
  • Seite 22 16 Befestigen Sie die Schaltwippe auf dem Schalterrahmen. Die Montage des Home Control Dimmer-Unterputz ist hiermit abgeschlossen. Fahren Sie nun mit der Anmeldung an die Steuereinheit auf Seite 40 fort, um den Home Control Dimmer-Unterputz in Betrieb zu nehmen.

  • Seite 23: Home Control Dimmer-Unterputz In Eine Sparwechselschaltung Integrieren

    Netzbetreibers eingetragenes Installationsunternehmen erfolgen. Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Abb. 7 zeigt die Montage des devolo Home Control Dimmer-Unterputz in eine erlaubte Sparwechselschaltung Bei der Montage des Home Control Dimmer-Unterputz in eine Sparwechselschaltung müssen Außenleiter und Neutralleiter der Hausinstallation vorhanden sein.
  • Seite 24 Umbau in die erlaubte Sparwechselschal- tung gemäß Abbildung 7 an. Benötigte Werkzeuge und Materialien Für den Anschluss des Home Control Dimmer-Unterputz an einer Sparwechselschaltung benötigen Sie folgen- de Werkzeuge und Materialien: Schraubendreher der Größe 2,5 mm (Breite) Drei Lüsterklemmen...
  • Seite 25 Die Installationsschritte sind entsprechend der jeweiligen Schaltung vorzunehmen. Bitte beachten Sie dabei die Sicherheitshinweise der beiliegenden Anleitung Sicherheit und Service für devolo Home Control-Produkte. Beachten Sie, dass nur die folgenden Leitungsquerschnitte zum Anschluss des Home Control Dim- mer-Unterputz zugelassen sind: Starre Leitung [mm²] Flexible Leitung mit Aderendhülsen [mm²]...
  • Seite 26 Bevor Sie den Home Control Dimmer-Unterputz in der Unterputzdose montieren, schalten Sie die Sicher- ung des Stromkreises aus. GEFAHR! Stromschlag durch Elektrizität Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie mit einem Schraubendreher alle Kunststoffteile (Wippe, Wippadapter) vom Rahmen des Schalters.
  • Seite 27 Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie die Lüsterklemmen. 10 Schließen Sie den Verbraucher zum Home Control Dimmer-Unterputz an die Anschlussklemme 11 Schließen Sie die zusätzliche blaue Ader an den Neutralleiter der Hausinstallation und an die Anschlussklemme N des Home Control Dimmer-Unterputz an.
  • Seite 28 12 Schließen Sie den Außenleiter der Hausinstallation an den Außenleiter L des Home Control Dimmer- Unterputz an. 13 Schließen Sie eine der schwarzen Adern an einen Eingang des Schalters/Tasters an. 14 Verbinden Sie den Kontakt am Schalter/Taster, der nicht spannungsführend ist (keine Verbindung zum Außenleiter besitzt), mit dem Eingang I1 des Home Control Dimmer-Unterputz.

  • Seite 29: Home Control Dimmer-Unterputz In Eine Serienschaltung Integrieren

    Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Alternativ: Schalter/Taster mit Nullstellung Abb. 8 zeigt die Integration des devolo Home Control Dimmer-Unterputz in eine Serienschaltung Alternativ zum Schalter/Taster mit Serienwippe können Sie hier auch einen Schalter/Taster mit Nullstellung verbauen.
  • Seite 30 Bei der Montage des Home Control Dimmer-Unterputz in eine Serienschaltung müssen Außen- leiter und Neutralleiter der Hausinstallation vorhanden sein. Vorhandene Drehdimmer sind nicht mit dem Home Control Dimmer-Unterputz kompatibel. Ersetzen Sie den Drehdimmer gegen einen Schalter/Taster oder einen Wippschalter mit Nullstellung, der einen optimalen Bedienungskomfort gewähr-...
  • Seite 31 Benötigte Werkzeuge und Materialien Für den Anschluss des Home Control Dimmer-Unterputz an eine Serienschaltung benötigen Sie folgende Werk- zeuge und Materialien: Schraubendreher der Größe 2,5 mm (Breite) Zwei Lüsterklemmen Drei schwarze Adern mit einer empfohlenen Länge von ca. 80 mm; beide Aderenden ca. 5 mm abisolieren Eine blaue Ader mit einer empfohlenen Länge von ca.
  • Seite 32 Bevor Sie den Home Control Dimmer-Unterputz in der Unterputzdose montieren, schalten Sie die Sicher- ung des Stromkreises aus. GEFAHR! Stromschlag durch Elektrizität Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie mit einem Schraubendreher alle Kunststoffteile (Wippe, Wippadapter) vom Rahmen des Schalters.
  • Seite 33 Sicherungsautomat abschalten und gegen mögliches Wiedereinschalten sichern Entfernen Sie die Lüsterklemmen. 10 Schließen Sie eine Ader des Y-Kabels an die Anschlussklemme L des Home Control Dimmer-Unterputz 11 Schließen Sie die zweite Ader des Y-Kabels an die Anschlussklemme L des Lichtschalters an.
  • Seite 34 16 Schließen Sie den zweiten Ausgang des Schalters/Tasters an die Anschlussklemme l2 des Home Control Dimmer-Unterputz an. 17 Platzieren Sie den Home Control Dimmer-Unterputz im hinteren Bereich der Unterputzdose und verlegen Sie dabei die Antenne möglichst weit entfernt von stromführenden Leitungen.

  • Seite 35: Home Control Dimmer-Unterputz Um Eine Szenensteuerung Erweitern

    Stromschlag durch Elektrizität Installationen an der Hausinstallation (230V) müssen durch ein in ein Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen erfolgen. Arbeiten müssen durch eine Elektrofachkraft mit entsprechender Qualifikation erfolgen. Abb. 9 zeigt die Erweiterung des devolo Home Control Dimmer-Unterputz um eine Szenensteuerung...
  • Seite 36 Drei schwarze Adern mit einer empfohlenen Länge von ca. 80 mm; alle Aderenden ca. 5 mm abisolieren Einen Serienschalter/-taster Die Installationsschritte sind entsprechend der jeweiligen Schaltung vorzunehmen. Bitte beachten Sie dabei die Sicherheitshinweise der beiliegenden Anleitung Sicherheit und Service für devolo Home Control-Produkte.
  • Seite 37 Setzen Sie den Schalterrahmen auf und schrauben Sie diesen mit einem geeigneten Schraubendreher fest. Befestigen Sie die Schaltwippen auf dem Schalterrahmen. Die Erweiterung um einen Serienschalter/-taster ist hiermit abgeschlossen. Fahren Sie nun mit der Anmeldung an die Steuereinheit auf Seite 40 fort, um den Home Control Dimmer-Unterputz in Be- trieb zu nehmen.
  • Seite 38 Zwei schwarze Adern mit einer empfohlenen Länge von ca. 80 mm; alle Aderenden ca. 5 mm abisolieren Einen Schalter/Taster Die Installationsschritte sind entsprechend der jeweiligen Schaltung vorzunehmen. Bitte beachten Sie dabei die Sicherheitshinweise der beiliegenden Anleitung Sicherheit und Service für devolo Home Control-Produkte. GEFAHR! Stromschlag durch Elektrizität...
  • Seite 39 Setzen Sie den Schalterrahmen auf und schrauben Sie diesen mit einem geeigneten Schraubendreher fest. Befestigen Sie die Schaltwippen auf dem Schalterrahmen. Die Erweiterung um einen Schalter/Taster ist hiermit abgeschlossen. Fahren Sie nun mit der Anmel- dung an die Steuereinheit auf Seite 40 fort, um den Home Control Dimmer-Unterputz in Betrieb zu nehmen.

  • Seite 40: Home Control Dimmer-Unterputz An Die Steuereinheit (Z. B. Devolo Home Control Zentrale) Anmelden

    Strom versorgt wird, startet die automatische Anmeldung an Ihre Z-Wave-kompatible Steuerein- heit. Diese ist 2 Minuten lang aktiv. Wenn Sie die Home Control Zentrale von devolo einsetzen, rufen Sie wie im Abschnitt devolo Home Control auf Seite 4 beschrieben, Ihre Home Control Zentrale auf und wählen Geräte Gerät hin- devolo Home Control Dimmer-Unterputz.
  • Seite 41 Sekunden (jeweils An/Aus), um den Anmeldeprozess an die Z-Wave-kompatible Steuereinheit zu starten. Wenn Sie die Home Control Zentrale von devolo einsetzen, rufen Sie wie im Abschnitt devolo Home Control auf Seite 4 beschrieben, Ihre Home Control Zentrale auf und wählen Geräte Gerät hin- devolo Home Control Dimmer-Unterputz.

  • Seite 42: Anhang

    Anhang Technische Daten Produktname Dimmer FM (MT:2760) Funkstandard Z-Wave Frequenz 868,40 MHz, 868,42 MHz, 869,85 MHz Stromversorgung 110 – 230V AC+- 10 % / 24V DC Nennlaststrom AC-Ausgang 0,6A / 230V AC (ohmsche Last) Nennlaststrom DC-Ausgang 0,85A / 30V (ohmsche Last) Leistung Stromkreislauf AC-Ausgang 140 Watt (230V) (ohmsche Last)
  • Seite 44 AG Charlottenburger Allee 67 52068 Aachen – Germany www.devolo.com...
