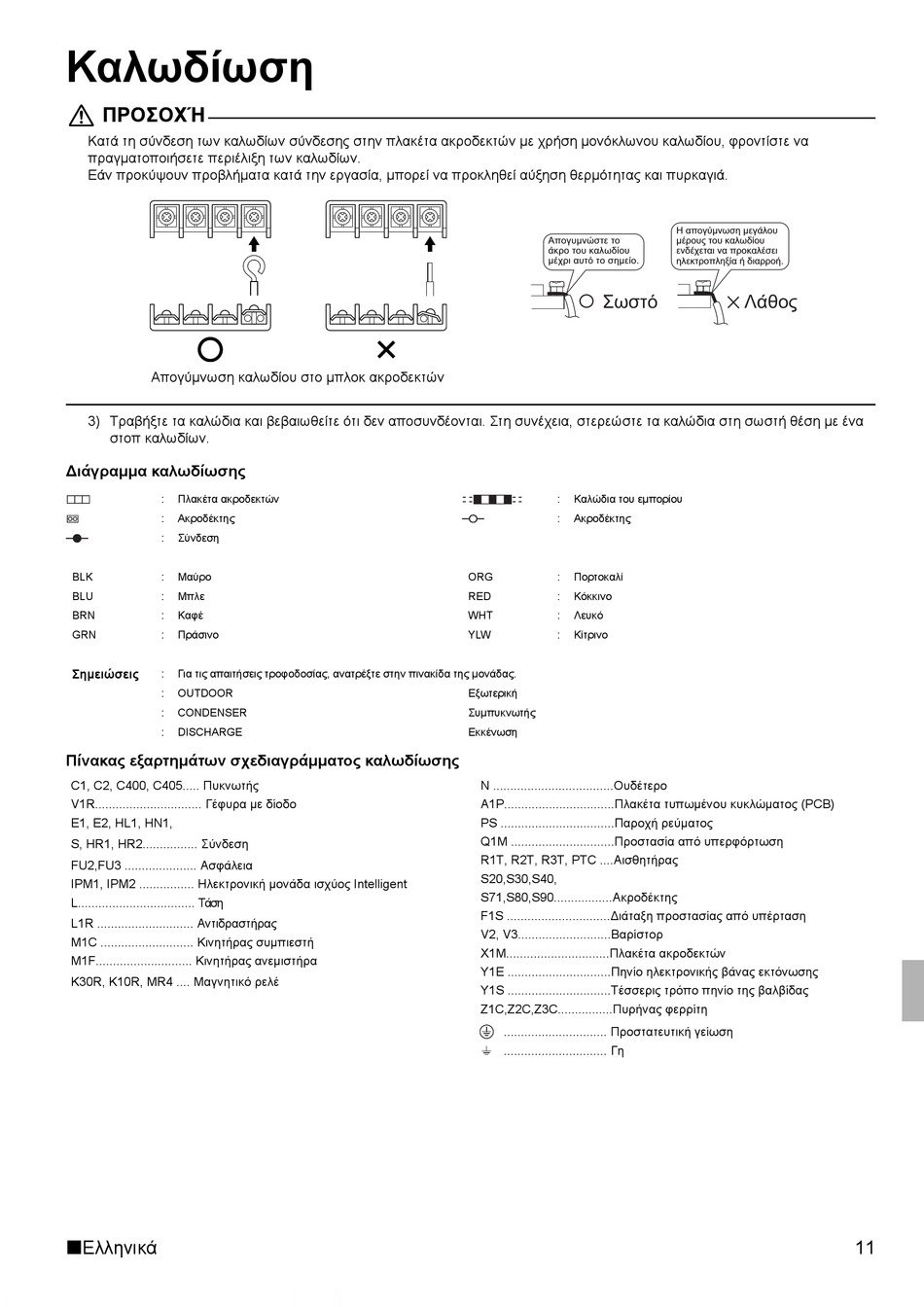

Daikin ARXB25C5V1B9 Installationsanleitung Seite 85

Καλωδίωση
ΠΡΟΣΟΧΉ
Κατά τη σύνδεση των καλωδίων σύνδεσης στην πλακέτα ακροδεκτών με χρήση μονόκλωνου καλωδίου, φροντίστε να
πραγματοποιήσετε περιέλιξη των καλωδίων.
Εάν προκύψουν προβλήματα κατά την εργασία, μπορεί να προκληθεί αύξηση θερμότητας και πυρκαγιά.
Απογύμνωση καλωδίου στο μπλοκ ακροδεκτών
3) Τραβήξτε τα καλώδια και βεβαιωθείτε ότι δεν αποσυνδέονται. Στη συνέχεια, στερεώστε τα καλώδια στη σωστή θέση με ένα
στοπ καλωδίων.
∆ιάγραμμα καλωδίωσης
: Πλακέτα ακροδεκτών
: Ακροδέκτης
: Σύνδεση
BLK : Μαύρο
BLU : Μπλε
BRN : Καφέ
GRN : Πράσινο
Σημειώσεις
: Για τις απαιτήσεις τροφοδοσίας, ανατρέξτε στην πινακίδα της μονάδας.
: OUTDOOR
: CONDENSER
: DISCHARGE
Πίνακας εξαρτημάτων σχεδιαγράμματος καλωδίωσης
C1, C2, C400, C405..... Πυκνωτής
V1R............................... Γέφυρα με δίοδο
E1, E2, HL1, HN1,
S, HR1, HR2................ Σύνδεση
FU2,FU3 ..................... Ασφάλεια
IPM1, IPM2 ................ Ηλεκτρονική μονάδα ισχύος Intelligent
L.................................. Τάση
L1R ............................ Αντιδραστήρας
M1C ........................... Κινητήρας συμπιεστή
M1F............................ Κινητήρας ανεμιστήρα
K30R, K10R, MR4 .... Μαγνητικό ρελέ
Ελληνικά
Απογυμνώστε το
άκρο του καλωδίου
μέχρι αυτό το σημείο.
Σωστό
: Καλώδια του εμπορίου
: Ακροδέκτης
ORG : Πορτοκαλί
RED : Κόκκινο
WHT : Λευκό
YLW : Κίτρινο
Εξωτερική
Συμπυκνωτής
Εκκένωση
N ...................................Ουδέτερο
A1P................................Πλακέτα τυπωμένου κυκλώματος (PCB)
PS .................................Παροχή ρεύματος
Q1M ..............................Προστασία από υπερφόρτωση
R1T, R2T, R3T, PTC ....Αισθητήρας
S20,S30,S40,
S71,S80,S90.................Ακροδέκτης
F1S ..............................∆ιάταξη προστασίας από υπέρταση
V2, V3...........................Βαρίστορ
X1M..............................Πλακέτα ακροδεκτών
Y1E ..............................Πηνίο ηλεκτρονικής βάνας εκτόνωσης
Y1S ..............................Τέσσερις τρόπο πηνίο της βαλβίδας
Z1C,Z2C,Z3C................Πυρήνας φερρίτη
.............................. Προστατευτική γείωση
.............................. Γη
Η απογύμνωση μεγάλου
μέρους του καλωδίου
ενδέχεται να προκαλέσει
ηλεκτροπληξία ή διαρροή.
Λάθος
