HINWEIS
Weitere technische Daten der verschiedenen Anschlüsse
befinden sich auf der Innenseite des Innengeräts.
HINWEIS
Es MUSS ein Sicherheitsthermostat für die Hauptzone
installiert sein (Öffner). Siehe
Sicherheitsthermostat an (Öffner)" auf
Reserveheizung Stromversorgun
styp g
*3V 1× 230 V
7 Installation
7.1 Übersicht: Installation
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, wenn Sie am Installationsort sind und das System
installieren wollen.
Typischer Ablauf
Die Inbetriebnahme erfolgt normalerweise in folgenden Schritten:
1 Montieren des Außengeräts.
2 Montieren des Innengeräts.
3 Anschließen der Kältemittelleitungen.
4 Überprüfen der Kältemittelleitungen.
5 Einfüllen des Kältemittels.
6 Anschließen der Wasserleitungen.
7 Anschluss der elektrischen Leitungen.
8 Abschließen der Außeninstallation.
9 Abschließen der Inneninstallation.
INFORMATION
Je nach Anlagen- und/oder Installationsbedingungen kann
es erforderlich sein, erst die elektrische Verkabelung
durchzuführen, bevor Kältemittel eingefüllt werden kann.
7.2 Geräte öffnen
7.2.1 Über das Öffnen der Geräte
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Bei Anschließen der Kältemitteilleitungen
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.

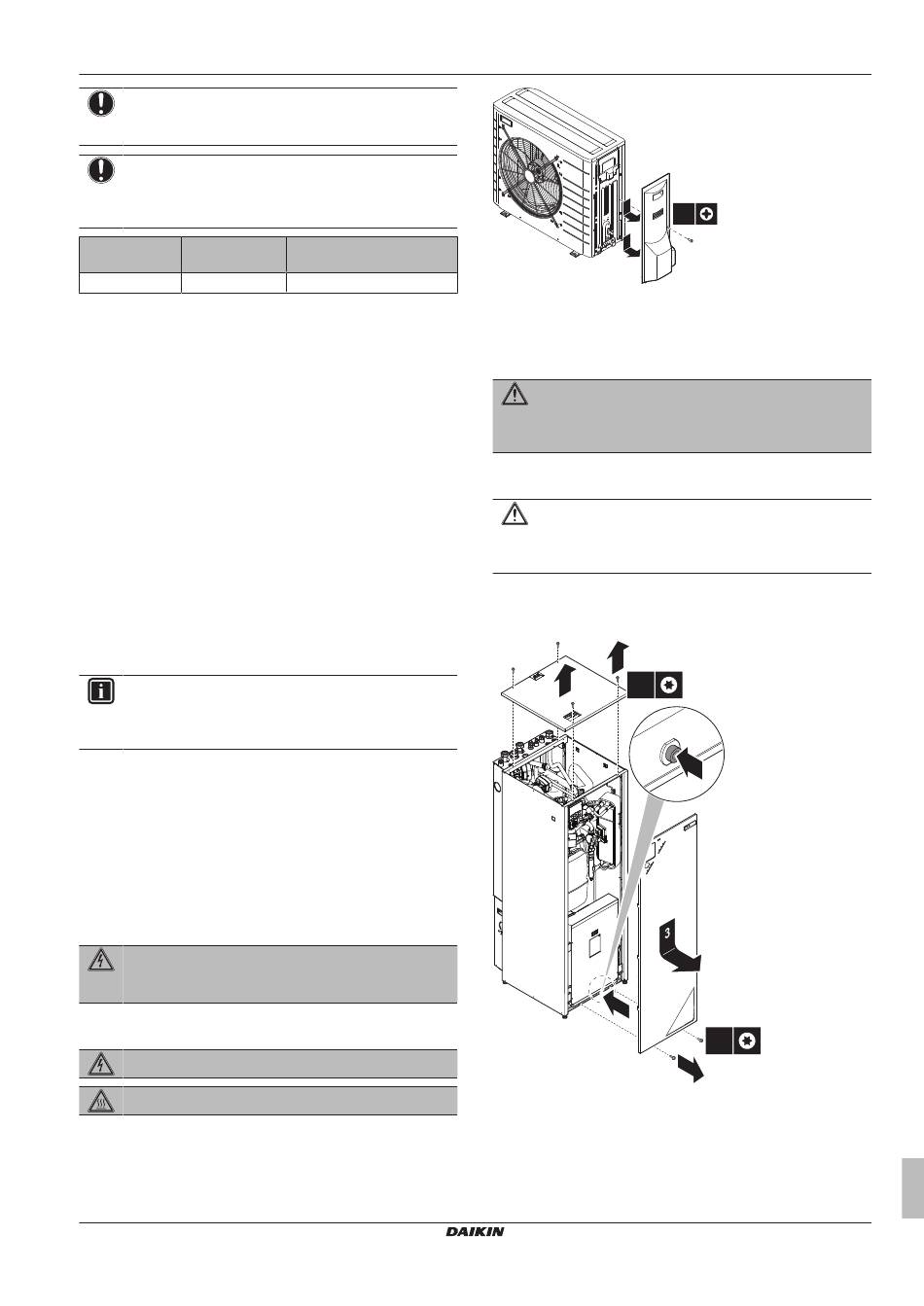

7.2.2 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
ERLQ004~008CA + EHVZ04+08S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401676-1D – 2018.07
"7.9.15 So schließen Sie das
Seite 42.
Erforderliche Anzahl der
Leiter
2+GND
2
2
7.2.3 So öffnen Sie das Innengerät
1 Lösen und entfernen Sie die Schrauben unten am Gerät.
2 Drücken Sie die Taste unten an der Frontabdeckung.
WARNUNG: Scharfe Kanten
Nehmen Sie die Frontabdeckung des oberen Teils anstelle
des unteren Teils. Achten Sie auf Ihre Finger, am unteren
Teil der Frontabdeckung befinden sich scharfe Kanten.
3 Schieben Sie die Frontblende des Geräts nach unten und
entfernen Sie sie.
ACHTUNG
Die Frontblende ist schwer. Achten Sie darauf, Ihre Finger
beim Öffnen oder
einzuklemmen.
4 Lösen und entfernen Sie die 4 Schrauben, mit denen die obere
Blende befestigt ist.
5 Entfernen Sie die obere Blende vom Gerät.
4
4×
5
2
7 Installation
1×
1
Schließen des Geräts NICHT
2
2×
1
