5 Anwendungsrichtlinien
▪ Schließen Sie Wattmeter 2 an X5M/9 und X5M/10 an.
Wattmeter-Typen
▪ Wattmeter 1: Einphasiges oder dreiphasiges Wattmeter gemäß
der Stromversorgung des Außengeräts.
▪ Wattmeter 2: Verwenden Sie ein einphasiges Wattmeter.
5.5 Einstellen der
Stromverbrauchskontrolle
▪ Die Stromverbrauchskontrolle:
▪ ist nur gültig für EHVZ04+08.
▪ ermöglicht Ihnen, die Leistungsaufnahme des gesamten
Systems zu begrenzen (Summe des Außengeräts, Innengeräts
und der Reserveheizung).
▪ Konfiguration: Legen Sie
Leistungsbegrenzungsstufe und das Verfahren, wie diese zu
erreichen ist, fest.
▪ Die Leistungsbegrenzungsstufe kann ausgedrückt werden als:
▪ Maximaler Betriebsstrom (in A)
▪ Maximal zugeführte Leistung (in kW)
▪ Die Leistungsbegrenzungsstufe kann aktiviert werden:
▪ Permanent
▪ Per Digitaleingänge
5.5.1

Permanente Leistungsbegrenzung

Die permanente Leistungsbegrenzung ist nützlich, um eine
maximale Leistungs- oder Stromaufnahme des Systems zu
gewährleisten. In einigen Ländern begrenzt die Gesetzgebung den
maximalen Stromverbrauch
Brauchwasserbereitung.

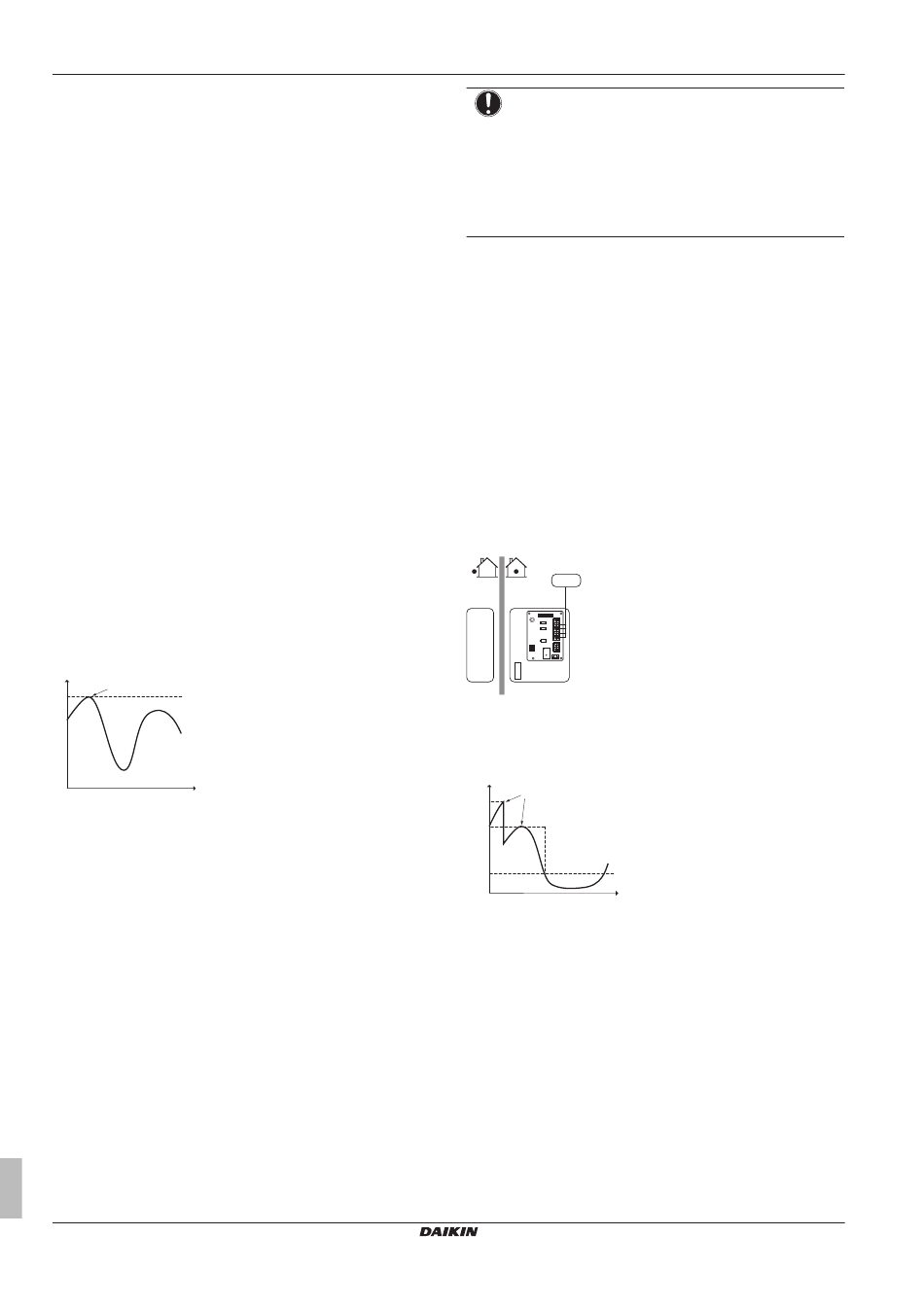

P
i
a
DI
b
t
P Leistungsaufnahme
i
t Zeit
DI Digitaleingang (Leistungsbegrenzungsstufe)
a Leistungsbegrenzung aktiv
b Tatsächlich zugeführte Leistung
Einstellung und Konfiguration
▪ Keine zusätzliche Ausstattung erforderlich.
▪ Legen Sie die Einstellungen zur Stromverbrauchskontrolle in
[A.6.3.1] über die Bedieneinheit fest (die Beschreibung aller
Einstellungen finden Sie unter
Seite 43):
▪ Wählen Sie den Modus "Vollzeitbegrenzung".
▪ Wählen Sie den Begrenzungstyp aus (Leistung in kW oder
Strom in A).
▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe fest.
Referenzhandbuch für den Monteur
16
über die Bedieneinheit
für die Raumheizung und
"8 Erweiterte-Funktion" auf
HINWEIS
Stellen Sie einen minimalen Stromverbrauch von ±3,6 kW
ein, um dies zu gewährleisten:
▪ Abtaubetrieb.
mehrfach unterbrochen wird, friert der Wärmetauscher
ein.
▪ Raumheizung und Brauchwasserbereitung durch das
Zulassen von Reserveheizung-Schritt 1.
5.5.2 Leistungsbegrenzung aktiviert durch
Digitaleingänge
Eine Leistungsbegrenzung ist auch nützlich in Kombination mit
einem Energiemanagementsystem.
Die Leistung oder der Strom des gesamten Daikin-Systems wird
dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen).
die
Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle
durch Einschränkung der folgenden Werte eingestellt:
▪ Strom (in A)
▪ Zugeführte Leistung (in kW)
Das Energiemanagementsystem (bauseitig zu liefern) legt die
Aktivierung einer bestimmten Leistungsbegrenzungsstufe fest.
Beispiel: Begrenzung
(Beleuchtung, Haushaltsgeräte, Raumheizung etc.) aufgenommenen
Leistung.
C
a
5
4
3
A8P
2
die
1
b
A B
A Außengerät
B Innengerät
C Energiemanagementsystem
a Aktivierung der Leistungsbegrenzung (4 Digitaleingänge)
b Reserveheizung
P
i
a
DI1
DI3
DI4
P Leistungsaufnahme
i
t Zeit
DI Digitaleingänge (Leistungsbegrenzungsstufen)
a Leistungsbegrenzung aktiv
b Tatsächlich zugeführte Leistung
Einrichtung
▪ Platine zur Anforderungsverarbeitung (Option EKRP1AHTA)
erforderlich.
▪ Maximal vier Digitaleingänge werden für die Aktivierung der
entsprechenden Leistungsbegrenzungsstufe verwendet:
▪ DI1 = schwächste Begrenzung (höchster Energieverbrauch)
▪ DI4 = höchste Begrenzung (niedrigster Energieverbrauch)
▪ Für die Spezifikationen
Anschlusspositionen ziehen Sie den Elektroschaltplan zu Rate.
Andernfalls, wenn die
der maximal vom gesamten
b
t
der Digitaleingänge
ERLQ004~008CA + EHVZ04+08S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401676-1D – 2018.07
