Beispiel
Gegebenheiten
• Anzeige der Durchflussmenge: Millionen
Gallonen/Tag
• Max. Durchflussmenge = 376.500.000
Gallonen/Tag

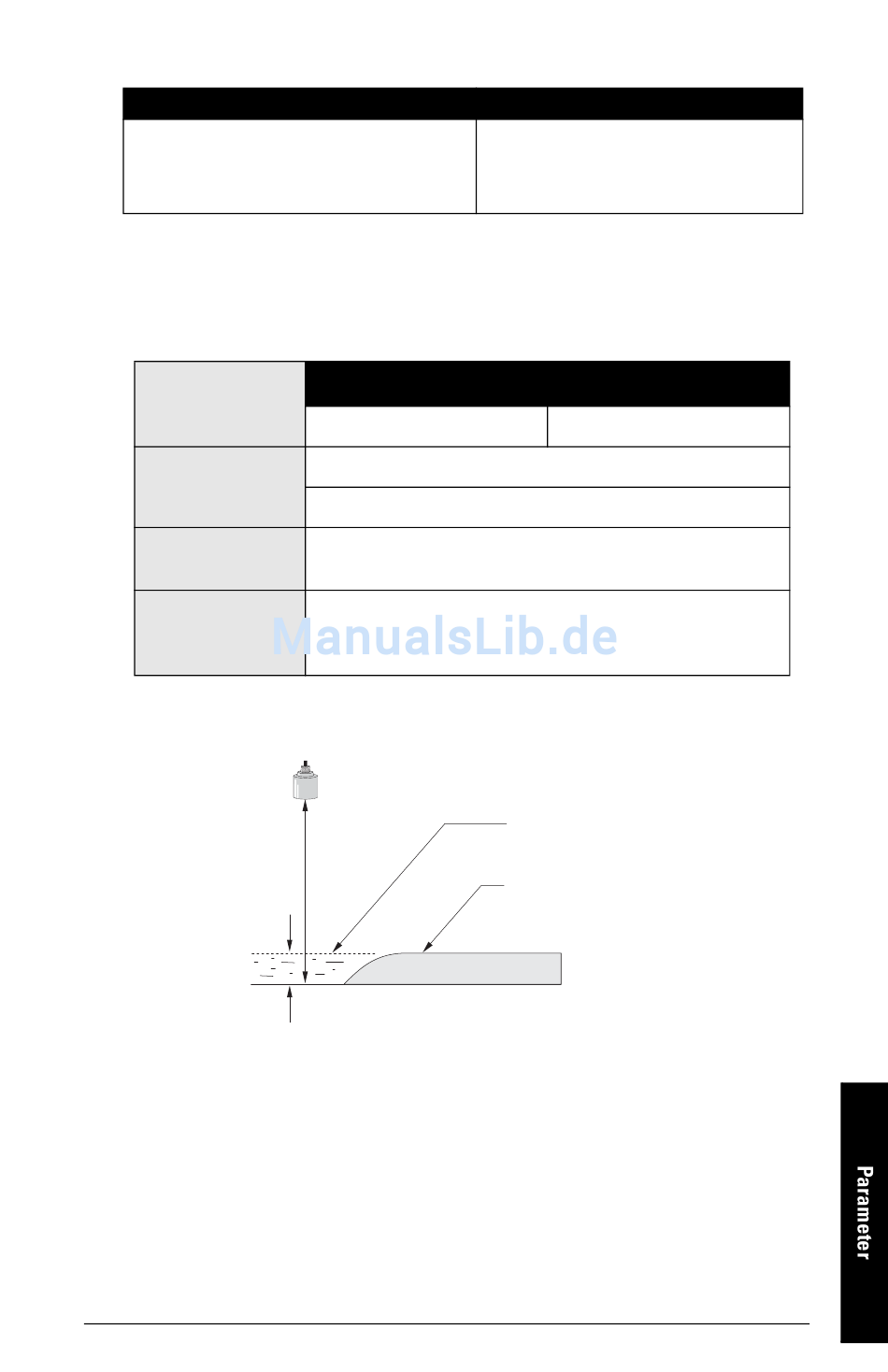

P605 Nullpunkt Überfallhöhe [MR 200]
Abstand über dem Messbereich (P006) in den unter P005 gewählten Einheiten, der dem
Nullpunkt der Überfallhöhe (und des Durchflusses) entspricht.
Primärindex
Werte
Wird geändert
durch
Siehe auch...
Diese Funktion gilt für die meisten Wehre und einige Gerinne (z. B. Palmer Bowlus), deren
Nullbezugspunkt höher als der Kanalboden liegt.
Ultraschall-Sensor
Messbereich (P006)
Nullpunkt Überfall-
höhe (P605)
7ML19985FB36 MultiRanger 100/200 – BETRIEBSANLEITUNG
Eingabe
•
•
Einkanalausführung
Global
Bereich: -999 ... 9999
Voreinstellung: 0.000
• P005 Maßeinheiten
• P007 Messspanne
• P006 Messbereich
• P801 Endbereichserweiterung
• P926 Überfallhöhe
376,5 für Max. Durchfluss (P604)
und 4 für Zeiteinheiten (P606).
Zweikanalausführung
Ultraschall-Sensor
Materialfüllstand am
Durchflussnullpunkt
Gerinnegrund
